OETIKER FAST 3000
6.8.6 Réglage de la surveillance de la force de sertissage
REMARquE
La définition des courbes enveloppes des appareils de surveillance de la force de sertissage est basée sur la
courbe de force des colliers de serrage Wing-Guard
de serrage et l'acier. Il est donc conseillé d'utiliser aussi longtemps que possible le réglage usine, afin d'éviter les
dysfonctionnements par des matériaux à base de masses fondues différentes.
REMARquE
Avant d'éventuels ajustements, s'assurer qu'il n'y a pas d'autres problèmes que la charge du collier.
Procéder aux contrôles suivants :
•
Contrôle visuel des mâchoires de sertissage. Pas de ruptures ni d'usure visible.
•

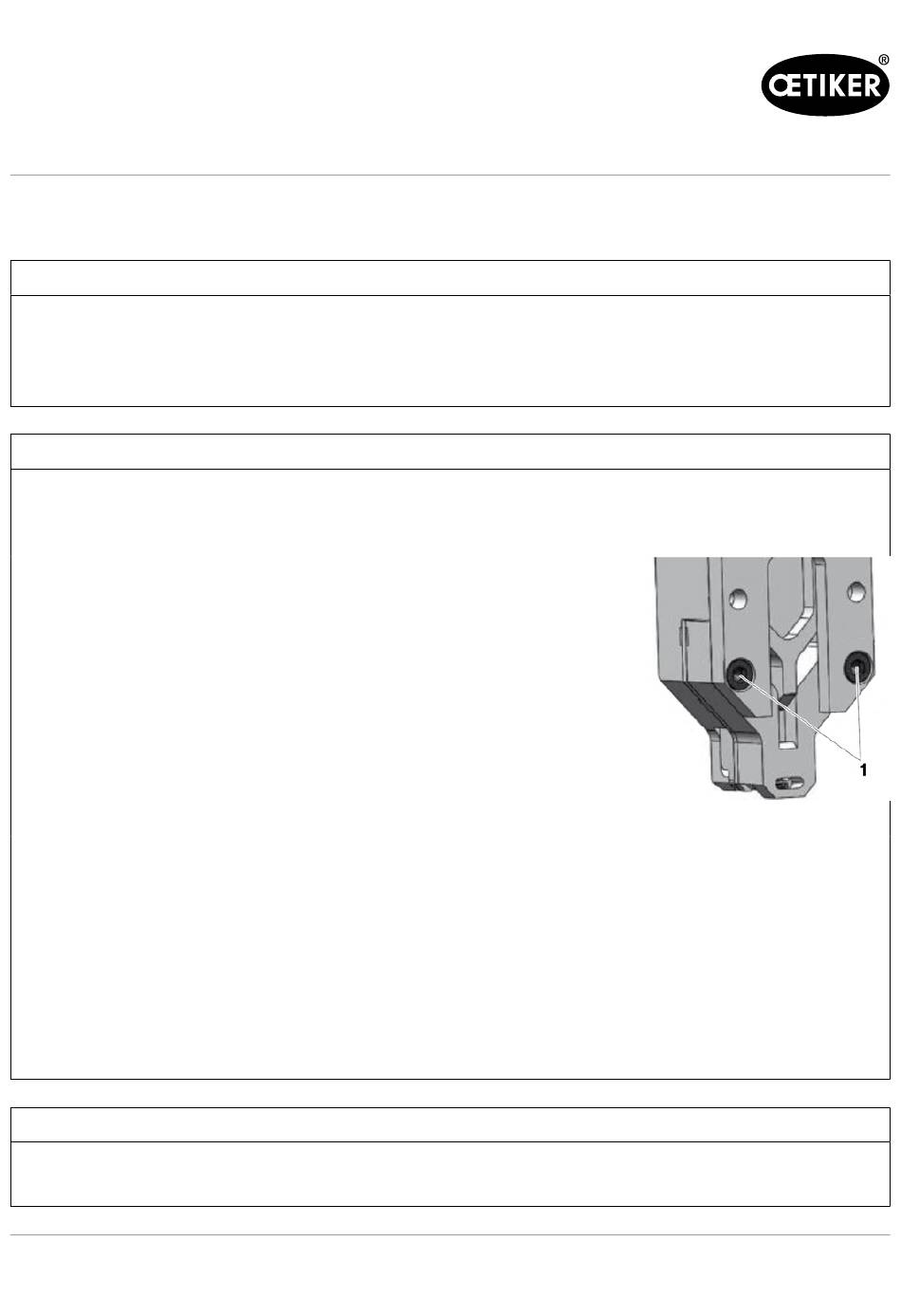

Contrôle du couple de serrage des deux vis repérées (1) : Cons 7–9 Nm.
•
Retirez les capteurs de force de sertissage ; vérifiez si la zone dans laquelle ils
sont montés est exempte de particules. Réinstallez les capteurs.
•
Mesurer l'écartement des mâchoires de sertissage : Cons 3 ±0,1 mm (voir
chapitre 9.2.5).
•
Contrôler le facteur de corrélation CFM :
Sur les deux appareils CFM Setup / Global / Channel-Y / Channel-Y / flèche
vers la droite. La sensibilité doit tourner autour de -1,2 pC/N.
•
Contrôler la force de sertissage (voir chapitre 5.2.1).
•
Contrôler la force de fermeture réglée : 1850 N
•
Contrôler la force de fermeture avec l'unité de vérification de la force de fer-
meture (voir chapitre 6.8.4).
Contrôler le positionnement de l'outil de montage FAST 3000 (position 12h) (voir chapitre 6.5).
•
Il est vivement conseillé de sélectionner une valeur plus petite pour DY, par expl. 180, pour la deuxième courbe
enveloppe (EO2).
Il est probable que ces courbes adaptées finissent par entraîner à nouveau un taux accru de fermetures pas OK
en production, en raison de variations du collier de serrage WingGuard
Dans ce cas, vérifiez d'abord si les réglages standard fonctionnent bien :
vous trouverez une sauvegarde des réglages standard sur les appareils de surveillance, dans le programme de
mesure 15.
Utilisez la fonction copier/coller sur les appareils CFM.
X
REMARquE
Si la force de fermeture s'écarte du réglage usine de 1850 N, vous devrez peut-être programmer de nouvelles
courbes de référence.
Édition 08.2020
à partir de différentes charges sur les colliers, les colliers
®
.
®
08903986
Travail avec le FAST 3000
6-86
