OETIKER FAST 3000
9.5
Réglage du capteur de force de fermeture
REMARquE
Si le facteur « échelle capteur de force » (« Scaling force-sensor ») est mal réglé, les colliers de serrage
WingGuard
seront fermés avec une force de serrage trop élevée ou trop basse.
®
X
Lors du réglage, procédez soigneusement et utilisez un CAL 01 calibré.
REMARquE
Avant de modifier l'échelle du capteur de force, vérifiez le mécanisme de l'outil, en particulier la souplesse du
X
guidage linéaire de l'unité de serrage et le bon alignement de l'unité de serrage sur la tête de sertissage.
L'ajustement d'échelle sur un outil présentant un problème mécanique masque le problème mécanique, ce qui
peut entraîner une mauvaise installation des colliers de serrage WingGuard
duits assemblés.
Pour le réglage, il vous faut un CAL 01 et unité de vérification PG135.
Pour avoir les informations sur les références des pièces, voir chapitre 3.3.
Pour savoir comment vérifier le capteur de force de fermeture, voir chapitre 6.8.4 (vérification de la force de
fermeture).
9.5.1 Vérification de la souplesse de l'unité de serrage
1.
Amenez le levier en position initiale et le dispositif
de traction en position de service.
2.
Appuyez sur l'arrêt d'urgence.
3.
Déposez les vis repérées en rouge.
4.
Déplacez le dispositif de traction à la main.
Il doit pouvoir se déplacer facilement et sans
à-coups sur toute sa course.
5.
Remontez la vis déposée à l'étape 3.
6.
Désenclenchez l'arrêt d'urgence et initialisez le
FAST 3000.
Édition 08.2020
Maintenance et remplacement des pièces
®

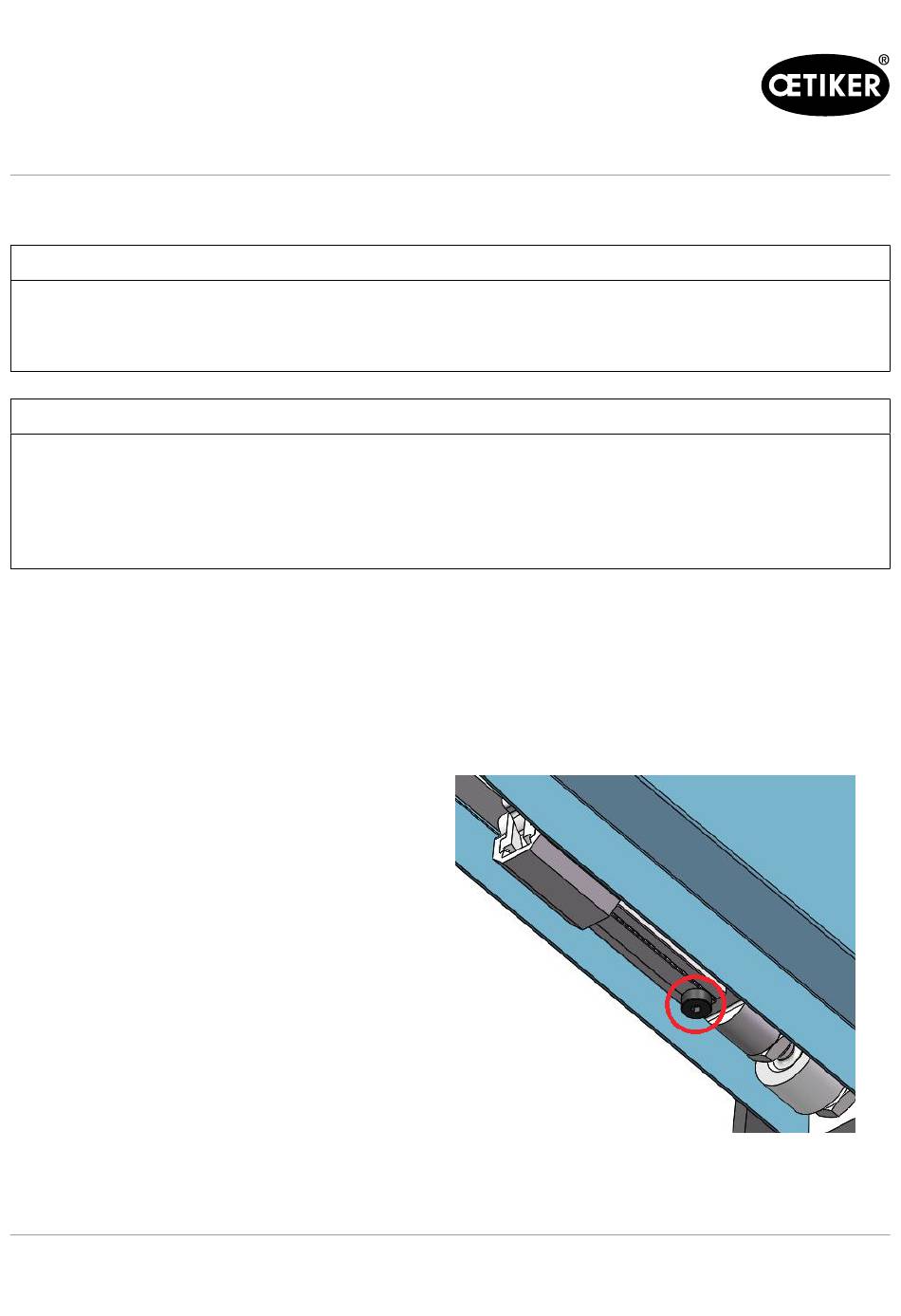

Fig. 34
Contrôle de la souplesse de l'unité de serrage
08903986
et un serrage défectueux des pro-
9-149
