OETIKER FAST 3000
4.2
Structure de la tête de sertissage et de séparation du FAST 3000
PRudEncE
Risque de dommage sur les mâchoires de sertissage et le poinçon de séparation.
X
Notez que vous ne pouvez utiliser que les colliers de serrage OETIKER PG270 WingGuard
mâchoires de sertissage et le poinçon de séparation pourraient être endommagés.

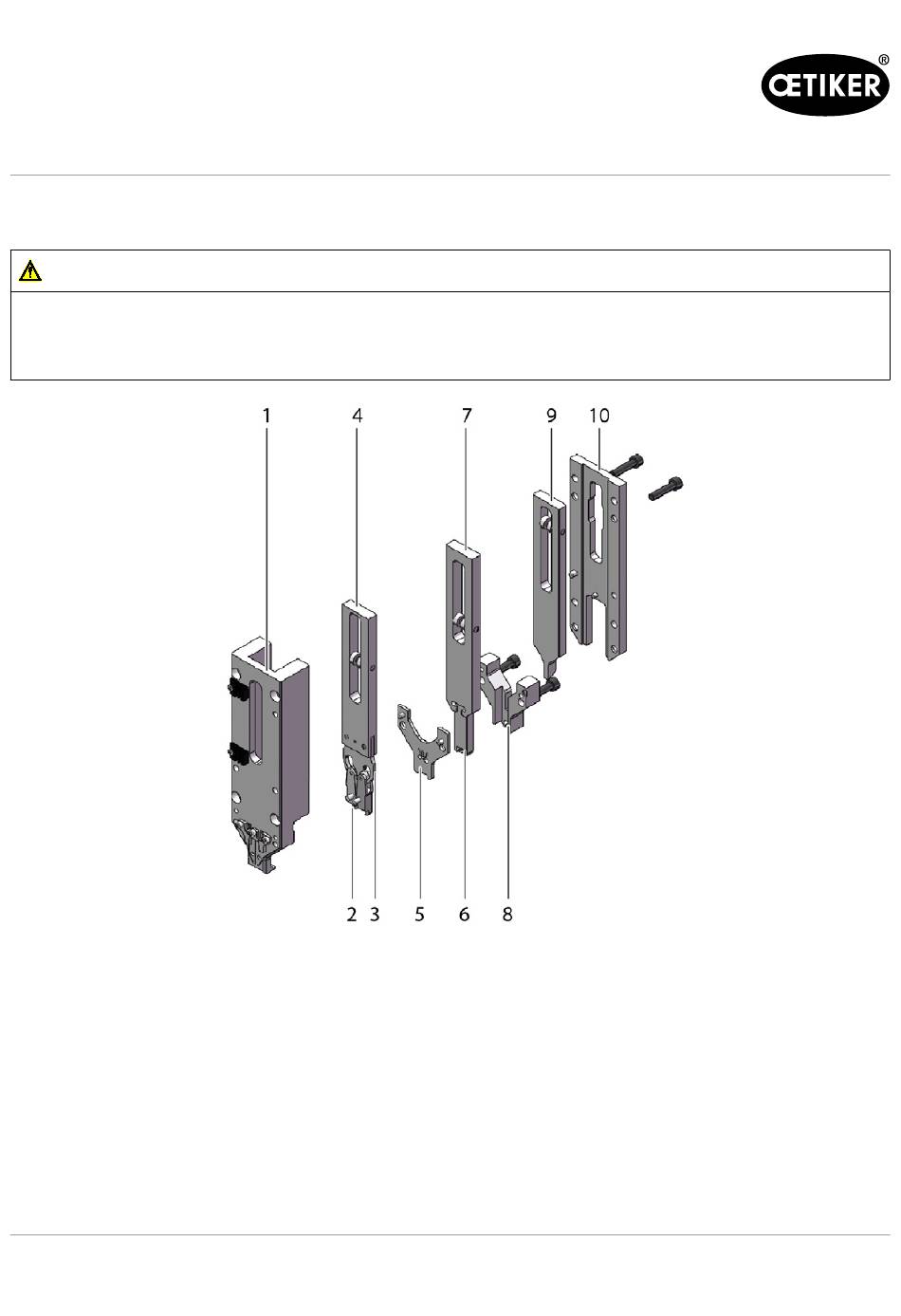

Fig. 9
Tête de sertissage et de séparation
1
Boîtier de tête
2
Mâchoires de sertissage
3
Poussoir-coin de sertissage
4
Levier de sertissage
5
Plaque d'écartement
6
Poinçon de séparation
7
Levier de coupe
8
Guidage de poinçon de séparation
Édition 08.2020
9
Levier d'unité de serrage
10
Couvercle du boîtier de tête
08903986
Bref descriptif du FAST 3000
prévus. Sinon, les
®
4-29
