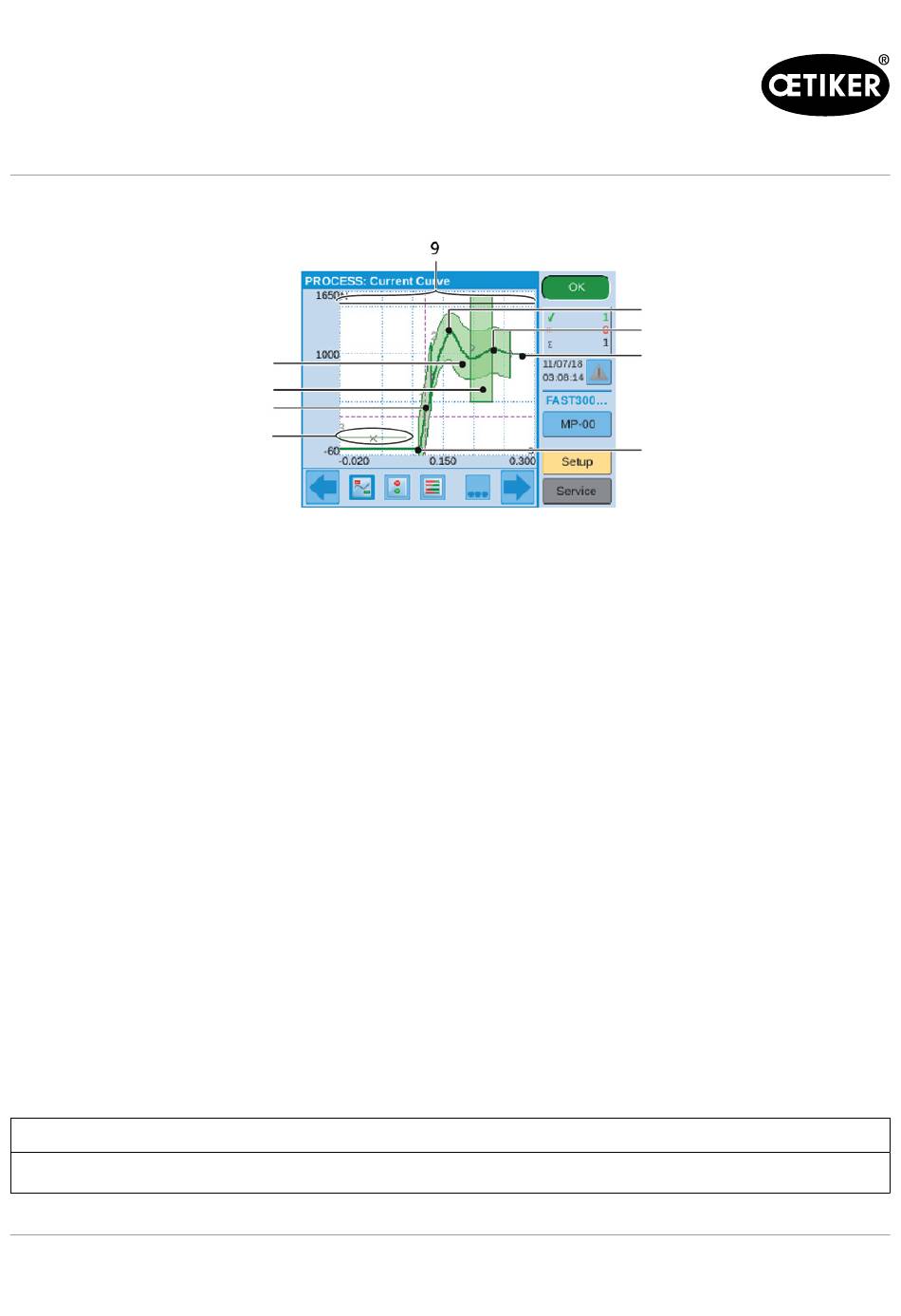

5.2.3 CFm : Courbe de force OK typique
Fig. 18
Courbe de force OK
1
EO 3 : Courbe non conforme : La courbe de force ne doit pas croiser cette courbe. Si la courbe de force
croise la courbe non conforme :
•
la procédure de sertissage est évaluée comme pas OK.
•
En outre, la procédure de fermeture est annulée immédiatement et la bande du collier WingGuard
coupée sans formage des ailes de fermeture. Cette fonction protège les composants du FAST 3000
de la surcharge, en particulier les mâchoires de sertissage.
2
La mâchoire de sertissage touche la bande du collier de serrage WingGuard
3
EO 1 : Première courbe enveloppe : si la courbe de force réelle viole la limite inférieure ou supérieure de la
courbe enveloppe, la procédure de sertissage est évaluée comme pas OK.
4
Première pointe : la bande commence à cisailler formage des ailes.
5
EO 2 : Deuxième courbe enveloppe : si la courbe de force réelle viole la limite inférieure ou supérieure de la
courbe enveloppe, la procédure de sertissage est évaluée comme pas OK.
6
EO 4 : Uni-Box : envoie les valeurs de force, à l'entrée et à la sortie, à l'API du FAST 3000.
Voir chapitre suivant.
7
Deuxième pointe : la mâchoire de sertissage atteint sa position finale.
8
Effets de détente. En l'absence d'informations pertinentes pour le processus, ceci ne fait pas partie des
courbes enveloppes
9
Signal de commutation : Si la courbe de force croise le signal de commutation, la procédure de sertissage
est annulée immédiatement et la bande du collier WingGuard
ture. Cette fonction protège les composants du FAST 3000 de la surcharge, en particulier les mâchoires de
sertissage.
REmARquE
Dès qu'un EO (Evaluation Object) ne remplit pas la condition de contrôle, il apparaît en rouge.
