RACCORDEMENT ÉLECTRIQUE
4
4.3 Schémas de raccordement électrique
Configuration de la sortie de commutation
P

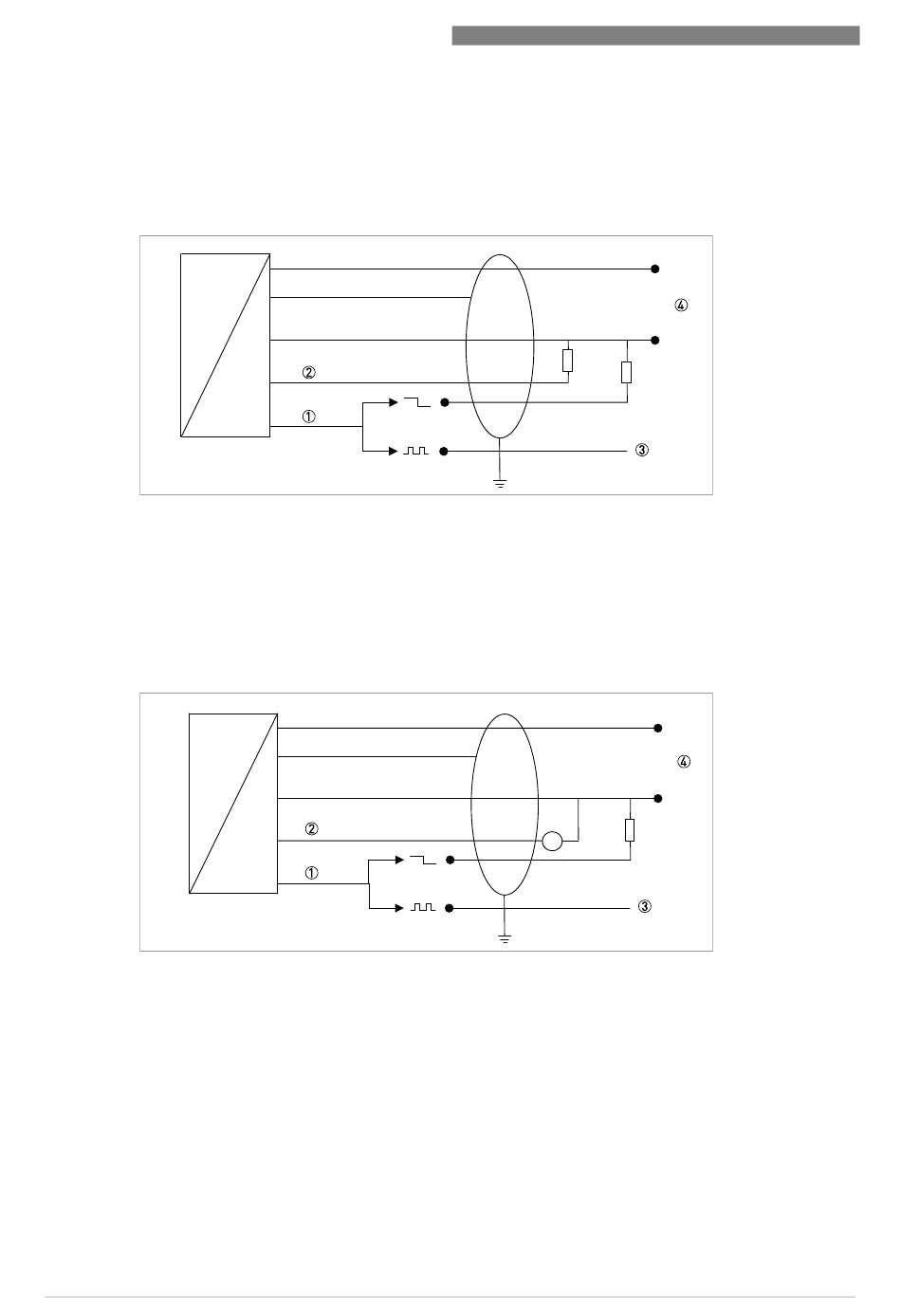

Figure 4-1: Schéma des raccordements électriques 3 fils, sortie de commutation
1 Signal 1
2 Signal 2
3 Module maître IO-Link
4 Alimentation
Configuration de la sortie analogique
P
Figure 4-2: Schéma des raccordements électriques 3 fils, sortie analogique
1 Signal 1
2 Signal 2
3 Module maître IO-Link
4 Alimentation
4.4 Commutation des signaux de sortie
La sortie pour les signaux de commutation peut être configurée avec deux fonctions différentes,
pour les actionneurs normalement ouverts et les actionneurs normalement fermés.
16
I/U
I/U
www.krohne.com
OPTIBAR PSM 1010
+
-
R
L
R
L
+
-
R
L
A/V
12/2021 - 4009114301 - MA OPTIBAR PSM1010 R02 fr
