Système de mesure de conductivité
•
Temps de réponse très court
•
14 échelles de mesure sélectionnables
•
Indication des échelles de concentration
© KROHNE 07/2015 - 4004152001 - TD OPTISYS IND 8100 R01 fr
Notice technique
Notice technique
Notice technique
Notice technique
Publicité
Table des Matières
Manuels Connexes pour KROHNE OPTISYS IND 8100
Sommaire des Matières pour KROHNE OPTISYS IND 8100
- Page 1 Notice technique Notice technique Notice technique Système de mesure de conductivité • Temps de réponse très court • 14 échelles de mesure sélectionnables • Indication des échelles de concentration © KROHNE 07/2015 - 4004152001 - TD OPTISYS IND 8100 R01 fr...
-
Page 2: Table Des Matières
4.3 Raccordement électrique via presse-étoupes............... 15 5 Informations relatives à la commande 5.1 Code de commande ......................17 5.2 Code de commande pour raccordement process ............18 6 Notes www.krohne.com 07/2015 - 4004152001 - TD OPTISYS IND 8100 R01 fr... -
Page 3: Caractéristiques Produit

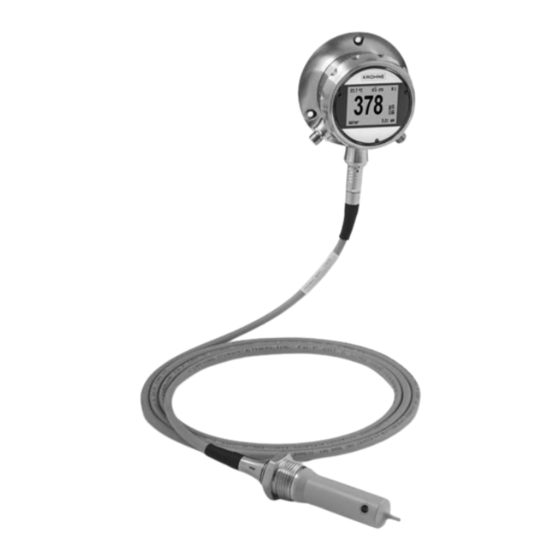

OPTISYS IND 8100 1.1 Système à conductivité inductive pour l'analyse des liquides Le système à conductivité inductive OPTISYS IND 8100 est un appareil compact destiné à l'industrie alimentaire et cosmétique. Grâce à son temps de réponse ultrarapide, il est particulièrement adapté aux applications dans les domaines de la séparation des produits ou des centrales de NEP. -
Page 4: Conception Et Options
CARACTÉRISTIQUES PRODUIT OPTISYS IND 8100 1.2 Conception et options L'OPTISYS IND 8100 est équipé d'un écran tactile de pointe. Il est possible de communiquer avec l'appareil sans ouvrir le couvercle. • les échelles de mesure • la compensation de température •... - Page 5 Tous les paramètres (échelles de conductivité, type de concentration, mode de sortie, diagnostic, etc.) peuvent être programmés par le logiciel et le PC. Le menu d'aide intégré donne des informations détaillées. 07/2015 - 4004152001 - TD OPTISYS IND 8100 R01 fr www.krohne.com...
-
Page 6: Principe De Mesure
1 Réglage de l'échelle par entrée R1 et R2 2 Sortie conductivité / concentration 4...20 mA 3 Sortie température 4...20 mA 4 Sens d'écoulement 5 Bobine primaire 6 Sonde Pt100 7 Bobine secondaire www.krohne.com 07/2015 - 4004152001 - TD OPTISYS IND 8100 R01 fr... -
Page 7: Caractéristiques Techniques
PEEK vierge 37 mm, PEEK vierge 83 mm 1.4404 (316L) Conditions de montage Classe de protection IP67 / IP69 K Raccordement process G1, hygiénique, pivotant Vibrations IEC 60068.2.6 – essai Fc 1,0 mm (2...13,2 Hz) 0,7g (13,2...100 Hz) 07/2015 - 4004152001 - TD OPTISYS IND 8100 R01 fr www.krohne.com... -
Page 8: Alimentation
Directive basse tension : règles de sécurité pour les appareils électriques de mesurage, de régulation et de laboratoire selon EN 61010-1:2001 Immunité (CEM) EN 61000-6-2 Émissions (CEM) EN 50081-1 Hygiénique FDA, 1935 / 2004, 2023 / 2006 www.krohne.com 07/2015 - 4004152001 - TD OPTISYS IND 8100 R01 fr... -
Page 9: Dimensions
CARACTÉRISTIQUES TECHNIQUES OPTISYS IND 8100 2.2 Dimensions Figure 2-1: Dimensions Dimensions [mm] Dimensions [pouce] 3,94 2,44 3,74 0,26 25,5 1,01 1,46 40,5 3,23 3,27 3,43 5,04 07/2015 - 4004152001 - TD OPTISYS IND 8100 R01 fr www.krohne.com... -
Page 10: Montage
Le fabricant ne pourra être tenu responsable pour tout dommage dû à une utilisation incorrecte ou non conforme à l'emploi prévu. L'OPTISYS IND 8100 se compose d'une sonde de conductivité et d'un convertisseur intégrés dans un boîtier compact. Le convertisseur dispose de deux sorties 4...20 mA, une pour la conductivité, une autre pour la concentration et la température. -
Page 11: Conditions De Montage
• Le couple de serrage du manchon doit être de 25...30 Nm. • Pour éviter tout problème de turbulences, il est recommandé de monter le système de mesure de conductivité à une distance > 1 mètre d'un coude. 07/2015 - 4004152001 - TD OPTISYS IND 8100 R01 fr www.krohne.com... -
Page 12: Raccordement Process
La flèche de la sonde doit correspondre avec le sens de circulation du produit. Le produit doit s'écouler sans bulles d'air dans le trou pour assurer une mesure correcte. www.krohne.com 07/2015 - 4004152001 - TD OPTISYS IND 8100 R01 fr... -
Page 13: Raccordement Électrique
Figure 4-1: Connecteur à 4 broches (gauche) 1 15...35 VCC (+) / Marron 2 Conductivité (-) / Blanc / 4...20 mA 3 15...35 VCC (-) / Bleu 4 Conductivité (+) / Noir / 4...20 mA 07/2015 - 4004152001 - TD OPTISYS IND 8100 R01 fr www.krohne.com... - Page 14 4 Relais 2 / Jaune 5 Relais 1 / Gris 6 Relais 1 / Rouge clair 7 Temp. (-) (4...20 mA) / Bleu 8 R2 (entrée externe) / Rouge www.krohne.com 07/2015 - 4004152001 - TD OPTISYS IND 8100 R01 fr...
-
Page 15: Raccordement Électrique Via Presse-Étoupes
La valeur finale de conductivité peut être choisie librement selon les besoins du client. Le tableau des échelles de conductivité ci-dessus indique les réglages d'usine, qui peuvent être modifiés par le menu. 07/2015 - 4004152001 - TD OPTISYS IND 8100 R01 fr www.krohne.com... - Page 16 6 Relais 1 / Rouge clair 7 COM 1 8 COM 2 9 UnitCom (câble ruban vers convertisseur) Pour connecter l'outil de configuration COM 1 Pince rouge COM 2 Pince noire www.krohne.com 07/2015 - 4004152001 - TD OPTISYS IND 8100 R01 fr...
-
Page 17: Informations Relatives À La Commande
Certificat d'étalonnage Certificat d'étalonnage Certificat d'étalonnage Certificat d'étalonnage sans Certificat d'étalonnage selon DIN 55350-18-4.2.2 VGB A VGB A VGB A VGB A 4 4 4 4 5 5 5 5 07/2015 - 4004152001 - TD OPTISYS IND 8100 R01 fr www.krohne.com... -
Page 18: Code De Commande Pour Raccordement Process
Intérieur électro poli Essai / certification matériau Sans Certificat APZ 3.1. B - EN 10204 VGP7 VGP7 VGP7 VGP7 4 4 4 4 0 0 0 0 0 0 0 0 www.krohne.com 07/2015 - 4004152001 - TD OPTISYS IND 8100 R01 fr... -
Page 19: Notes
NOTES OPTISYS IND 8100 07/2015 - 4004152001 - TD OPTISYS IND 8100 R01 fr www.krohne.com... - Page 20 Analyse de process • Services Siège social KROHNE Messtechnik GmbH Ludwig-Krohne-Str. 5 47058 Duisburg (Allemagne) Tél. : +49 203 301 0 Fax : +49 203 301 10389 info@krohne.com Consultez notre site Internet pour la liste des contacts KROHNE : www.krohne.com...
