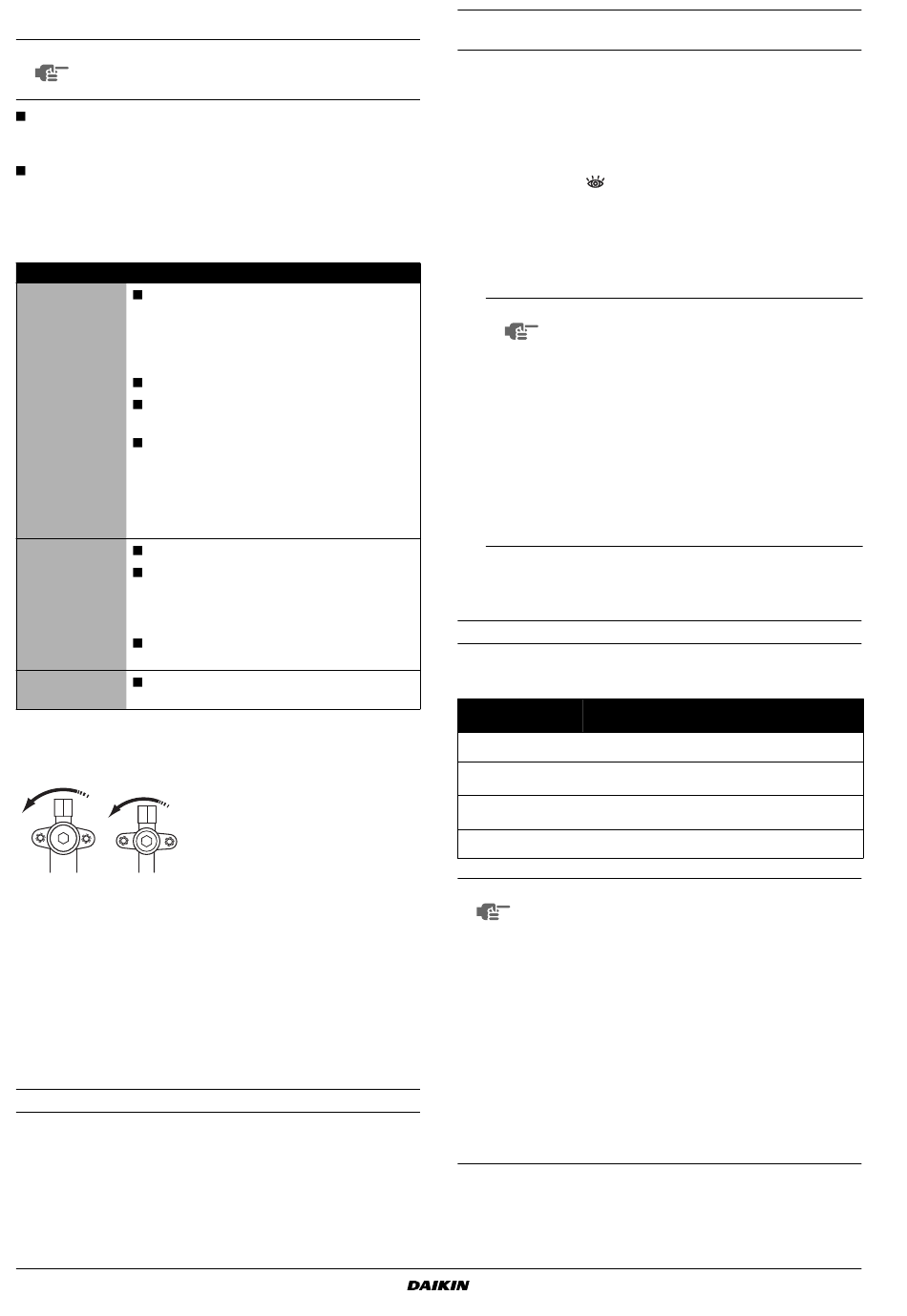

9.4. Test de fonctionnement

Après avoir mis l'unité sous tension, elle ne peut pas
REMARQUE
être démarrée tant que la LED d'initialisation H2P ne
s'éteint pas (maximum 12 minutes).
Vérifiez les vannes d'arrêt
Veillez à ouvrir les vannes d'arrêt des canalisations de liquide et
de gaz.
Pour plus de détails sur l'opération de test, se reporter au
manuel d'installation d'unité intérieure.)
Vérifications préalables
Eléments à vérifier
Câblage électrique Le câblage est-il conforme aux indications
Câblage entre les
du schéma de câblage?
unités
Assurez-vous qu'il n'y a aucun câblage
Fil de terre
oublié et qu'il n'y a aucune phase man-
quante ou inversée.
L'unité est-elle bien raccordée à la terre?
Y a-t-il des vis de fixation du câblage qui
sont dévissées?
La résistance d'isolation est-elle au moins
de 2 MΩ?
- Utilisez un mégatesteur de 500 V lors
de la mesure de l'isolation.
- Ne pas utiliser de mégatesteur pour les
circuits qui ne font pas 230 V.
Tuyauterie de La taille des tuyaux est-elle appropriée?
réfrigérant
Le matériau d'isolation du tuyau est-il fixé
correctement?
Les tuyaux de liquide et de gaz sont-ils
isolés?
Les vannes d'arrêt sont-elles ouvertes côté
liquide et côté gaz?
Réfrigérant Avez-vous noté le réfrigérant supplémen-
supplémentaire
taire et la longueur du tuyau de réfrigérant?
1 Assurez-vous que les vannes d'arrêt de liquide et de gaz sont
ouvertes.
B
A
Veillez à fermer le panneau frontal avant l'utilisation; sinon, vous
risquez une électrocution.
- La pression de réfrigérant peut ne pas augmenter, même si
la vanne d'arrêt est ouverte après la réalisation d'une purge
d'air à l'aide d'une pompe à vide.
C'est parce que le tuyau de réfrigérant de l'unité intérieure
est fermé avec des électrovannes à l'intérieur. Cela ne créera
pas de problèmes pendant le fonctionnement.
2 Pour protéger le compresseur, veillez à brancher l'alimentation
6 heures avant le début du fonctionnement.
Opération de test du dispositif de régulation à distance
1 Veiller à mettre l'unité en mode de refroidissement et appuyer
sur le bouton d'opération.
2 Appuyer sur l'interrupteur inspection/test du dispositif de
régulation à distance pour mettre la machine en mode de
fonctionnement test.
Manuel d'installation
18
Sens de l'ouverture
A Côté liquide
B Côté gaz
Retirer le capuchon et tourner
dans le sens anti-horaire à l'aide
d'une clé à six pans jusqu'à
l'arrêt
Tester le fonctionnement à partir du bouton de test BS4 de
carte de circuits imprimés extérieure
3 Veiller à régler le dispositif de régulation à distance sur le mode
ventilateur, appuyez d'abord sur la touche
ensuite, sur l'interrupteur de marche.
4 Appuyer sur le bouton
BS4 TEST
lorsque l'unité est à l'arrêt). Le test de fonctionnement démarre
lorsque la LED H2P clignote et que le dispositif de régulation à
distance indique (opération de test).
5 S'assurer que le compresseur ne démarre pas et ne s'arrête pas
pendant le fonctionnement de test en écoutant. S'il démarre et
s'il s'arrête, arrêter immédiatement la machine à l'aide du
dispositif de régulation à distance, puis vérifier le niveau de
réfrigérant, etc. Il peut y avoir un risque de dysfonctionnement.
REMARQUE Lorsque vous souhaitez terminer le test de
fonctionnement,
BS3 RETURN
pendant 30 secondes supplémentaires, puis
s'arrêtera. Pendant le test d'opération, il est
impossible d'arrêter l'unité avec le dispositif de
régulation à distance.
Le fonctionnement de test passe automatique-
ment en mode de refroidissement pendant
3 minutes. Le fonctionnement de test s'arrêtera
pendant 3 minutes, puis passera en mode de
chauffage si le mode de chauffage a été
sélectionné (uniquement pendant la première
installation).
Après le test d'opération (maximum 30 minutes), l'unité s'arrête
automatiquement. Vérifiez les résultats de l'opération à l'aide de
l'indication LED de l'unité extérieure.
Jugement de défaut
Le jugement peut être fait par HAP, H1P sur la carte de circuits
imprimés (A1P) si l'alimentation électrique est branchée.
HAP H1P
(vert) (orange) Contenu
c x
Normal
Carte de circuits imprimés extérieure défectueuse
w
—
(voir NOTE 1)
Problème d'alimentation électrique ou carte de
x
—
circuits imprimés défectueuse (voir NOTE 2)
c w
Equipement de protection activé (voir NOTE 3)
1 Arrêter le courant pendant plus de 5 secondes.
REMARQUE
Remettre le courant. Quand cela est fait,
confirmer votre jugement.
2 Arrêter le courant pendant plus de 5 secondes.
Débrancher la connexion à fil 3 entre l'intérieur et
l'extérieur.
Remettre
10 secondes.
Si la LED HAP de la carte extérieure clignote, la
carte de circuits imprimés intérieure ne fonctionne
pas correctement.
3 Indication d'une phase négative possible.
La détection d'anomalie indique en permanence
l'historique des anciennes anomalies jusqu'à ce que le
courant soit coupé.
BS1 MODE
pendant 5 secondes (ou plus
appuyez sur le
. L'unité continuera de fonctionner
le courant pendant plus
RZQ200+250C7Y1B
Climatiseur de la série Split
4PW34720-1F
