Utilisez un tube de câble d'alimentation comme câble
d'alimentation.
A l'extérieur de l'unité, assurez-vous que le câble
électrique de faible tension (c.-à-d. pour le dispositif
de régulation à distance, entre les unités, etc.) et que
le câble électrique haute tension ne passent pas l'un
près de l'autre, en les éloignant au moins de 50 mm
l'un de l'autre. La proximité peut provoquer des
interférences électriques, des dysfonctionnements et
des coupures.
Veillez à connecter le câble d'alimentation au bornier
du câble d'alimentation et fixez-le comme indiqué
dans
"Connexion des câbles sur place" à la page
Le câblage entre unités doit être protégé comme
décrit dans
"Connexion des câbles sur place"
chapitre
"8.5. Exemples" à la page
•
Protégez les câbles avec les attaches accessoires
pour ne pas qu'ils touchent les tuyauteries.
•
Assurez-vous que le câblage et le couvercle du
coffret électrique ne dépassent pas de la structure,
et fermez le couvercle fermement
Ne jamais raccorder 400 V au borner du câblage d'interconnexion. Il
y a un risque de cassure de l'ensemble du système.
Après l'installation des fils d'interconnexion à l'intérieur de
l'unité, entourez-les de ruban d'enrobage en même temps que
les tuyaux de réfrigérant, comme illustré dans la
1
Tuyauterie de liquide
2
Tuyauterie de gaz
3
Câblage d'interconnexion
4
Isolant
5
Ruban d'enrobage
Voir le paragraphe
"Connexion des câbles sur place" à la
page
15.
Vérifier que les câbles n'entrent pas en contact avec
le tuyauterie de réfrigérant.
Fermer convenablement le couvercle et disposer les
câbles électriques de manière à éviter que le
couvercle ou d'autres pièces ne se détachent.
Si une goulotte de câbles n'est pas utilisée, veiller à
protéger les fils avec des tubes en vinyle, etc, pour
éviter que le bord du trou à enfoncer ne coupe les fils.
Manuel d'installation
16
9. A
9.1.
14.
du
14.
figure
17.
REMARQUE
9.2. Vérifications avant premier démarrage
REMARQUE
VANT FONCTIONNEMENT
Précautions de service
AVERTISSEMENT: CHOC ELECTRIQUE
Précaution
lors
de
l'entretien
inverseur
Ne pas toucher les parties sous tension pendant
10 minutes une fois que l'alimentation électrique est
coupée en raison du risque de haute tension.

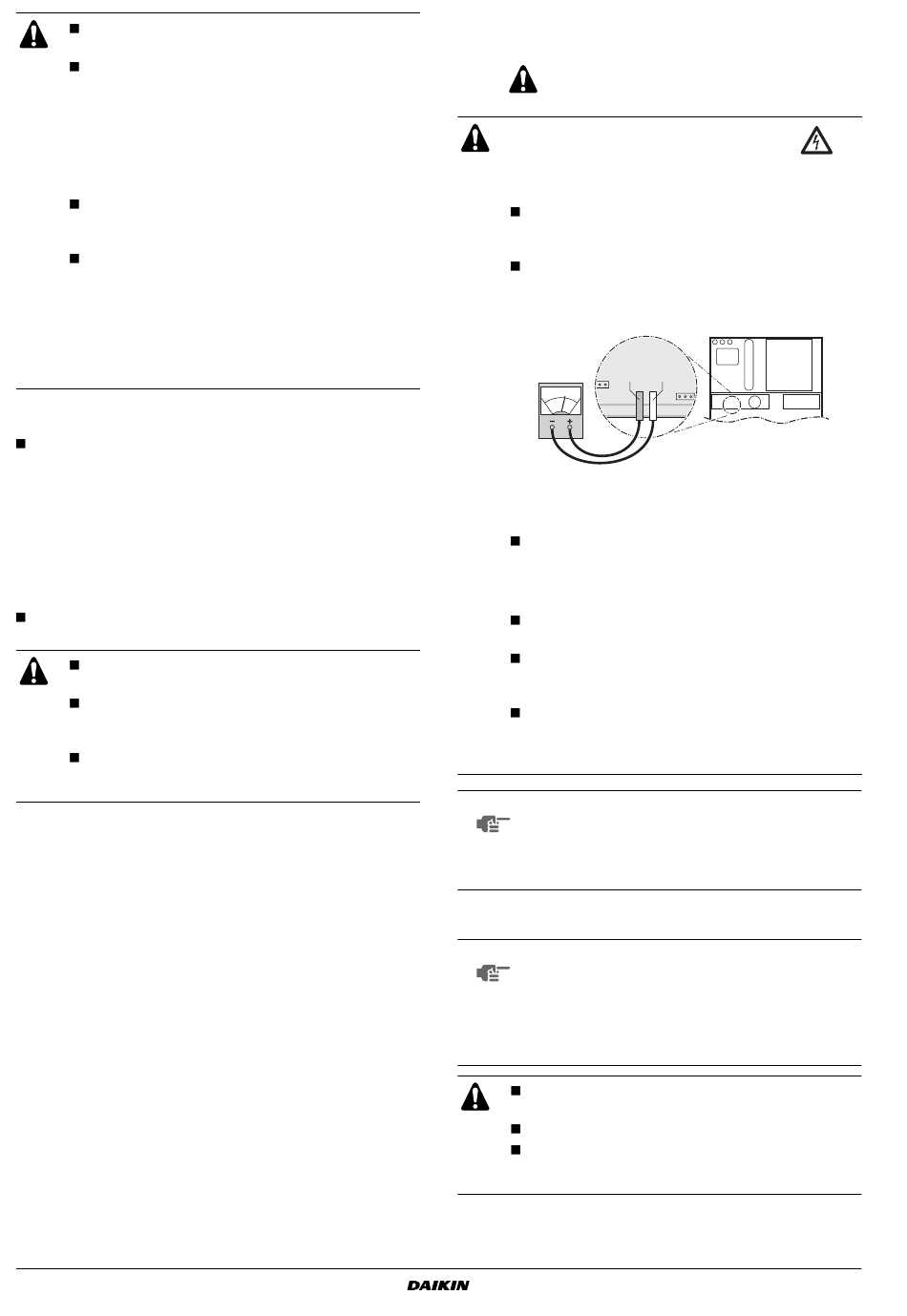

Par ailleurs, mesurer les points comme illustré dans la
figure au moyen d'un testeur et vérifiez que la tension
de la capacitance dans le circuit principal est
supérieure à DC 50 V.
A2P
A2P
TP1 TP2
Ensuite, extraire le connecteur (X1A,X2A sur A3P).
Faire attention à ne pas toucher les pièces sous
tension.
Une fois l'entretien terminé, rebrancher le connecteur
(X1A,X2A sur A3P). Sinon, un dysfonctionnement
risque de se produire.
Précaution lors de l'accès aux bornes
Avant d'accéder aux bornes du coffret électrique, tous
les circuits d'alimentation doivent être mis hors circuit.
Faites attention lors de la dépose du couvercle. Le
contact avec les pièces sous tension peut provoquer
un choc électrique.
Une fois l'entretien terminé, remettez le couvercle.
Sinon, un dysfonctionnement risque de se produire en
raison d'une pénétration d'eau ou d'autres produits
étrangers.
Jouez la carte de la sécurité!
Afin de protéger la carte de circuits imprimés, touchez
le coffret électrique de la main afin d'éliminer
l'électricité
statique
du
l'entretien.
A noter que pendant la période de fonctionnement
initiale de l'unité, la puissance d'entrée requise peut
être supérieure à ce qui est indiqué sur la plaquette
signalétique de l'unité. Ce phénomène vient du fait que
le compresseur nécessite une période de 50 heures
avant d'atteindre sa régularité de fonctionnement et
une consommation électrique stable.
Veillez à ce que le disjoncteur du panneau
d'alimentation de l'installation soit hors tension.
Fixez le câble d'alimentation fermement.
La mise sous tension avec une phase N manquante
ou avec une phase N erronée entraînera la
détérioration de l'équipement.
de
l'équipement
A1P
A3P
corps
avant
d'effectuer
RZQ200+250C7Y1B
Climatiseur de la série Split
4PW34720-1F
