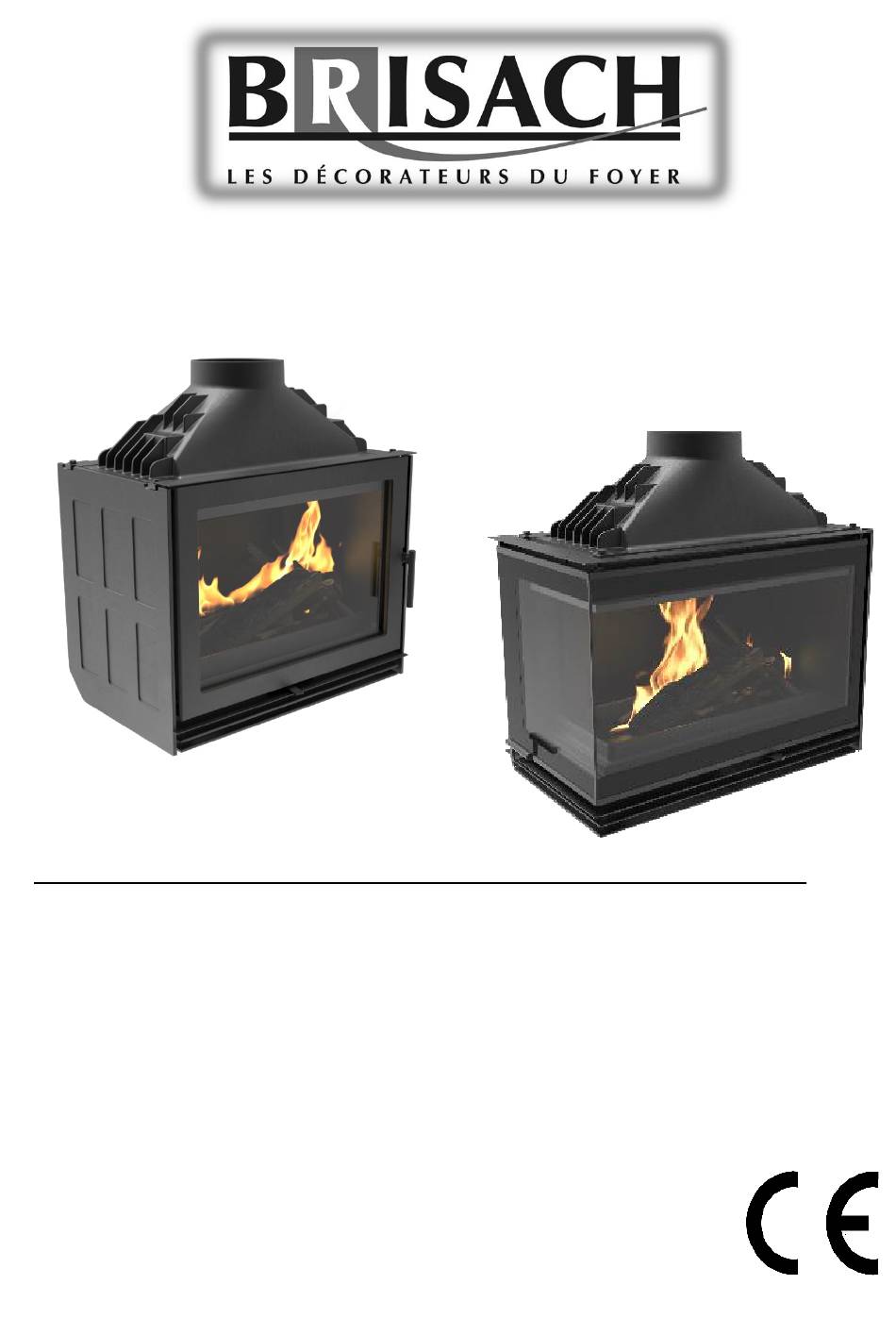

Page 1
RCS VILLEFRANCHE-TARARE 824 354 658 - SIRET 824 354 658 00034 Notice utilisateur " S67 1FL / 2FL - F 20/1"– Version de 33 pages du 10/12/20 Document non contractuel, BRISACH DESIGN SAS se réserve le droit de modifier ses modèles sans préavis.
Page 2
SÉQUENCES OPÉRATIONNELLES : séquence de boutons sur lesquels appuyer pour accéder aux menus ou effectuer des réglages. MANUEL consulter attentivement ce manuel ou les instructions relatives. NOT S67 1FL / 2FL - F 20/1...
Page 3
SYSTÈME D’OUVERTURE DE LA PORTE ........25 MISE EN PLACE DU DÉFLECTEUR ..........26 INTERVENTION EN CAS D’URGENCE ........... 27 MAINTENANCE ET NETTOYAGE ..........27 FICHE DE RAMONAGE .............. 28 CAUSES PRINCIPALES DE MAUVAIS FONCTIONNEMENT ....29 NOT S67 1FL / 2FL - F 20/1...
Page 4
Il est interdit de faire fonctionner le produit en laissant la porte ouverte ou si la vitre est cassée. • Le cas échéant, le produit doit être raccordé électriquement à une installation munie d’un système de mise à la terre efficace. • Ne pas laver le produit à l’eau. NOT S67 1FL / 2FL - F 20/1...
Page 5
Il est recommandé de ne pas attendre que les composants soient usés pour les remplacer ; il est utile d’effectuer des contrôles d’entretien périodiques. La société BRISACH DESIGN décline toute responsabilité si le produit et tout autre accessoire sont mal utilisés ou modifiés sans autorisation. Pour tout remplacement, utiliser uniquement des pièces de rechange d’origine.
Page 6
La distance frontale des matériaux combustibles doit être au moins égale à celle indiquée dans les données techniques du produit. En présence d’objets considérés comme particulièrement délicats tels que les meubles, les tentures, les canapés, augmenter la distance avec le produit de manière appropriée. NOT S67 1FL / 2FL - F 20/1...
Page 7
Pour les foyers fermés installés dans des studios, chambres à coucher et salles de bains (lorsque cela est autorisé) le raccordement de l’air comburant à l’extérieur est obligatoire. Notamment, il faut que ce raccordement soit étanche pour ne pas compromettre la caractéristique d’étanchéité globale du système. NOT S67 1FL / 2FL - F 20/1...
Page 8
Le conduit de raccordement doit être installé en respectant les distances de sécurité des matières inflammables comme spécifié sur la plaque signalétique. NOT S67 1FL / 2FL - F 20/1...
Page 9

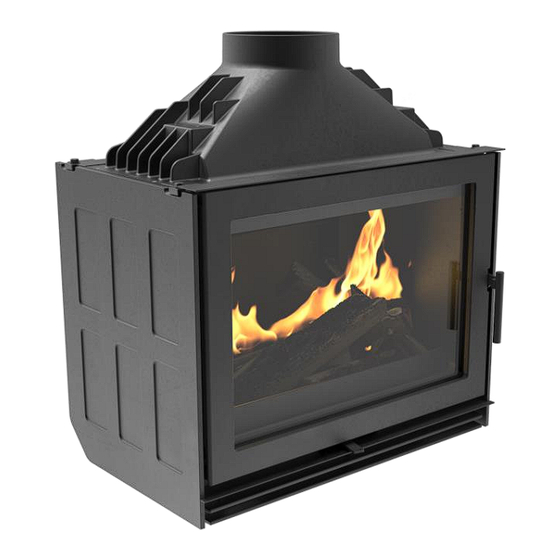

DIMENSIONS ET CARACTERISTIQUES TECHNIQUES S67 1FL I M E NS I O N S E T E N C OM B R E M E N T FOY E R NOT S67 1FL / 2FL - F 20/1...
Page 10
S67 2FL I M E NS I O N S E T E N C OM B R E M E N T FOY E R NOT S67 1FL / 2FL - F 20/1...
Page 11
(avant) - dP Remarques : Appareil à combustion intermittente. * Données qui peuvent varier en fonction du combustible utilisé. Pour les symboles dR/dB ..voir le chapitre « Positionnement » NOT S67 1FL / 2FL - F 20/1...
Page 12
Les matériaux qui composent l’emballage ne sont ni toxiques ni nocifs, par conséquent ils ne requièrent pas de procédés d’élimination particuliers. Le stockage, l’élimination ou éventuellement le recyclage relèvent de la compétence de l’utilisateur final conformément aux lois en vigueur en la matière. NOT S67 1FL / 2FL - F 20/1...
Page 13
La distance de sécurité (latérale) k est une distance de sécurité pour un rayonnement de 700 mm N.B. Les distances de sécurités sont obligatoires. NOT S67 1FL / 2FL - F 20/1...
Page 14
Il est nécessaire de nettoyer périodiquement les filtres ou les filets pour assurer le passage de l’air. • Veiller à ne jamais obstruer les prises d’air si le foyer fermé est en fonctionnement NOT S67 1FL / 2FL - F 20/1...
Page 15
à air (en option). L’arrivée d’air se fera alors par l’avant à travers la grille de l’appareil. Par contre il sera nécessaire de créer une arrivée d’air frais dans la pièce de 200 cm² de section libre. Oter les plaques d’obturation Oter la buse NOT S67 1FL / 2FL - F 20/1...
Page 16
200 cm² de section libre. Fixer la margelle Oter la grille NOT S67 1FL / 2FL - F 20/1...
Page 17
De cette façon, on garantit non seulement un fonctionnement parfait du produit mais on récupère aussi une partie de la chaleur de la structure qui se perdrait en restant à l’intérieur du revêtement. NOT S67 1FL / 2FL - F 20/1...
Page 18
Air de convection Installer une grille de reprise de l’air d’au moins 400 cm2 net en bas, et une autre, d’évacuation, d’au moins 500 cm2 net pour la décompression de la hotte. FOYER NOT S67 1FL / 2FL - F 20/1...
Page 19
Tous les produits susmentionnés génèrent pendant la combustion de l’acide chlorhydrique ou des métaux lourds, nocifs pour l’environnement et pour le foyer. NOT S67 1FL / 2FL - F 20/1...
Page 20
CONCLUSION Le tableau détermine la perte d’énergie du bois et peut se résumer de la manière suivante : Perdre 25 % d’énergie équivaut à perdre 1 bûche (1 kg) sur 4. NOT S67 1FL / 2FL - F 20/1...
Page 21
• Ne pas fermer tout de suite la porte pour permettre de mieux brûler et à l’éventuelle humidité interne de mieux sécher. Lorsque la flamme est stable, fermer complètement la porte. NOT S67 1FL / 2FL - F 20/1...
Page 22
Ne pas brûler de déchets. Les gaz produits par une combustion dérivant de l’utilisation de combustible non approprié peuvent causer des dommages au produit, au conduit de fumée, polluer et nuire à votre santé. NOT S67 1FL / 2FL - F 20/1...
Page 23
(POSITION START) ; • introduire alors seulement des bûches plus grosses et ne pas trop charger la chambre de combustion ; • garder toujours la porte de l’appareil bien fermée pendant le fonctionnement. NOT S67 1FL / 2FL - F 20/1...
Page 24
CONTRÔLE DE LA COMBUSTION Le nouveau système BRISACH de réglage de l’air se base sur le choix de l’un des 5 types d’utilisation du foyer fermé. L’air primaire entre directement à travers les ouvertures situées entre l’enveloppe extérieure et la structure du foyer fermé.
Page 25
La porte du foyer s’ouvre et se ferme en actionnant la poignée. Porte fermée Porte ouverte Porte fermée Vis de réglage Vis de charnière à dévisser pour extraire la porte Porte ouverte Porte fermée NOT S67 1FL / 2FL - F 20/1...
Page 26
Le déflecteur est maintenu par 2 vis qu’il faut simplement desserrées (gueules de loup) pour pouvoir l’ôter Déflecteur supérieur Vis à desserrer ATTENTION ! Après chaque ramonage veillez à ce que les déflecteurs soient remontés correctement NOT S67 1FL / 2FL - F 20/1...
Page 27
état. Ils doivent être changés s’ils n’assurent plus une étanchéité correcte (votre concessionnaire BRISACH peut vous proposer des kits joints spécialement adaptés à votre foyer). NETTOYAGES PAR LE TECHNICIEN SPÉCIALISÉ - NETTOYAGE DU CONDUIT DE FUMÉE Pour votre sécurité, faites ramoner mécaniquement votre conduit au moins deux fois par an, et plus...
Page 28
Etat satisfaisant du conduit : OUI - NON Entreprise ramonage (coordonnée Entreprise ramonage (coordonnée tampon) tampon) Nom du ramoneur : Nom du ramoneur : Signature du ramoneur : Signature du ramoneur : NOT S67 1FL / 2FL - F 20/1...
Page 29
(voir ci-dessus) et que l’isolant RB 26 est toujours bien en place. Utiliser les réglages du foyer comme indiqué pages précédentes. Une grille dégage nettement moins d’air que l’autre : Mettre les deux grilles au même niveau. NOT S67 1FL / 2FL - F 20/1...
Page 30
Déclaration de conformité CE En application du règlement (UE) n°305/2011, appelé aussi RPC (Règlement Produit de Construction), la société BRISACH DESIGN S.A.S. déclare que le ou les appareils cités ci-dessous sont conformes à ce règlement et aux normes harmonisées qui s’y appliquent.
Page 32
Déclaration de conformité CE En application du règlement (UE) n°305/2011, appelé aussi RPC (Règlement Produit de Construction), la société BRISACH DESIGN S.A.S. déclare que le ou les appareils cités ci-dessous sont conformes à ce règlement et aux normes harmonisées qui s’y appliquent.
