Additif à la notice d'installation et d'utilisation

Liste des accessoires présents dans le foyer :

• un déflecteur en fonte (mis en place d'usine),

• une grille en fonte (mise en place d'usine),

• un cendrier (sous cette grille),

• notices

Le poids net du foyer 67 PA 1 est de 115 kg environ

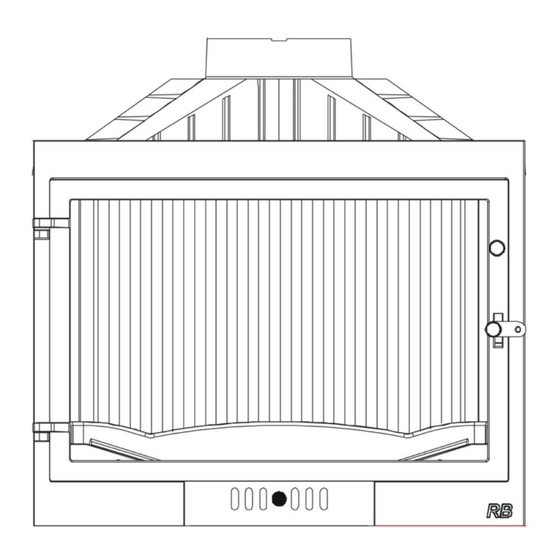

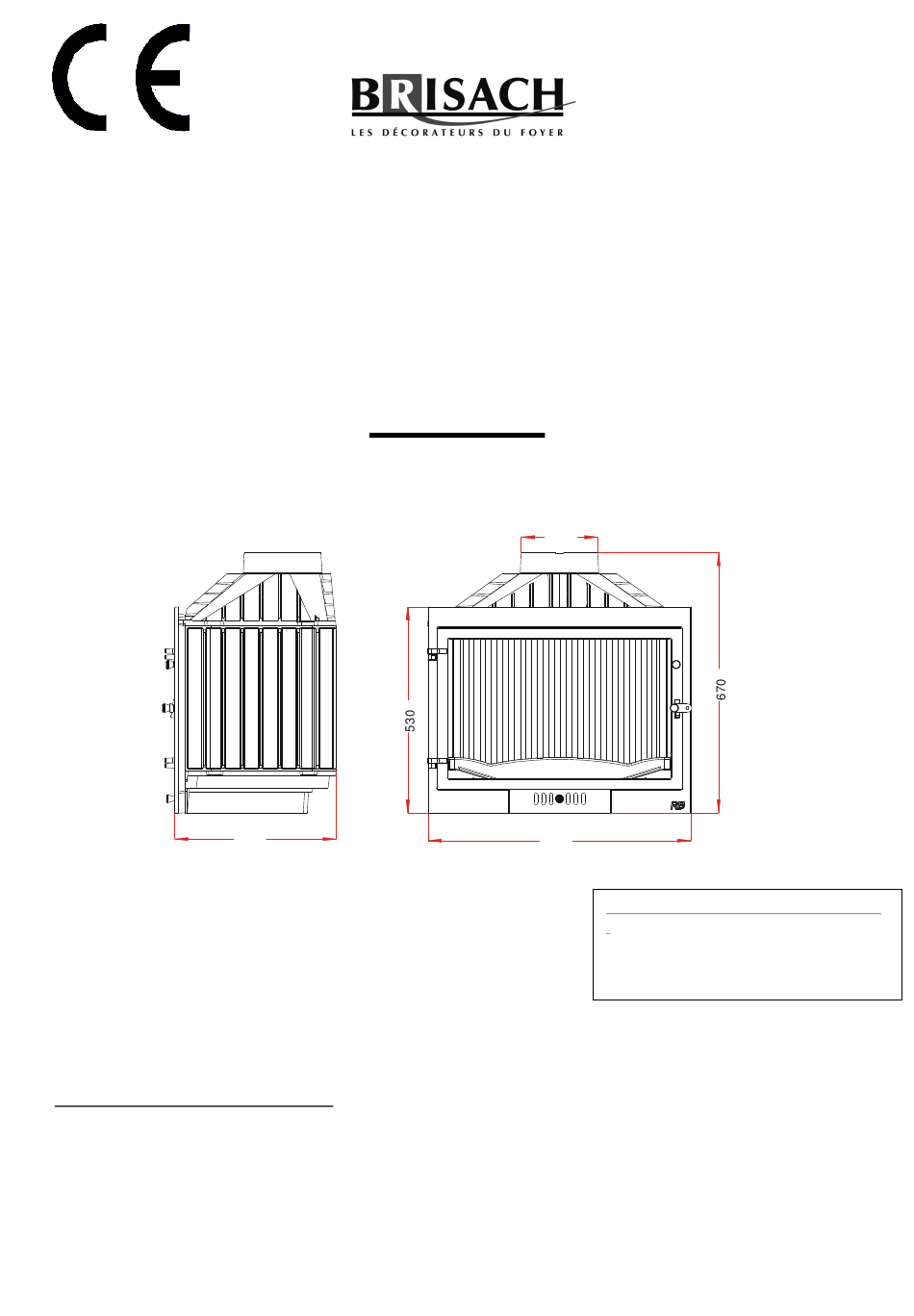

DIMENSIONS – ENCOMBREMENT :

(cotes en millimètres, hors tolérances de fabrication).

67 PA 1

430

NOT 67 PA 1 F 07/1 Page 1 / 4

200

672

RAPPEL DE LA NOTICE PRINCIPALE

Laisser un jeu de 5 mm sur le pourtour du

foyer et de sa façade de sorte à permettre

sa libre dilatation en cours de chauffe.

Page 1 • un cendrier (sous cette grille), sa libre dilatation en cours de chauffe. • notices Le poids net du foyer 67 PA 1 est de 115 kg environ DIMENSIONS – ENCOMBREMENT : (cotes en millimètres, hors tolérances de fabrication). NOT 67 PA 1 F 07/1 Page 1 / 4...
Page 2 Page 2/4 Vue éclatée et nomenclature du 67 PA 1 Rep. Nbr DESIGNATION Rep. DESIGNATION Avaloir Rivet de 3x8 Ecrou embase de 6 Plaque signalétique Déflecteur Tiroir cendrier Fond arrière Vis tête cylindrique de 6x25 Taque décor Rivet de 5x16 Tirant de 6x425 Registre de réglage d’air...
Page 3 Page 3/4 NOT 67 PA1 F 07/1...
Page 4 Page 4/4 RENE BRISACH F 83120 EN 13229 de 06/2002 EN13229/A1 de 10/2003 et 13229/A2 de 06/2005 67 PA1 Foyers fermés à combustibles solides ð La puissance : P = 14 kW ð Rendement : ? = 73.4 % ð CO à 13% de O2 : CO = 0,24 % ð...
