MANUEL D'INSTALLATION

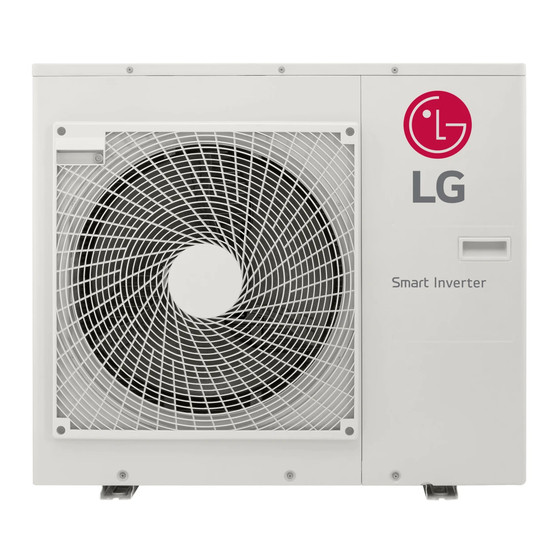

CLIMATISEUR
Veuillez lire ce manuel dans son intégralité avant d'installer le climatiseur.
L'installation doit être effectuée conformément aux normes électriques nationales
par un personnel agréé uniquement.
Après avoir lu ce manuel attentivement, conservez-le pour pouvoir vous y reporter
ultérieurement.
Standard Inverter
http://www.lghvac.com
www.lg.com
Publicité
Table des Matières
Manuels Connexes pour LG LUU188HV
Sommaire des Matières pour LG LUU188HV
- Page 1 Veuillez lire ce manuel dans son intégralité avant d'installer le climatiseur. L'installation doit être effectuée conformément aux normes électriques nationales par un personnel agréé uniquement. Après avoir lu ce manuel attentivement, conservez-le pour pouvoir vous y reporter ultérieurement. Standard Inverter http://www.lghvac.com www.lg.com...
-
Page 2: Table Des Matières
Single a Climatiseur Type Cassette Manuel d'installation MATIÈRES Mesures de sécurité ....................3 Installation de l'unité extérieure..................6 Câblage..........................7 Connexion des conduits de cuivre.................10 Test de fuite et évacuation ....................15 Test de fonctionnement ....................17 Fonction..........................18 Fonction d’auto-diagnostic....................19 Guide d'installation en bord de merr................21... -
Page 3: Mesures De Sécurité
Mesures de sécurité Mesures de sécurité Les instructions ci-après doivent être observées dans le but de prévenir tout risque de dommages corporels ou matériels. n Veillez à lire ce manuel avant d’installer le climatiseur. n Veillez à observer les précautions spécifiées dans ce manuel, puisqu’elles incluent d’items importants concernant la sécurité. -
Page 4: Fonctionnement
Mesures de sécurité Utilisez une pompe à vide ou un gaz Inerte (azote) lorsque vous N'installez pas le produit dans un endroit faites des essais de fuite ou la purge d’air. Ne compressez pas d’où il puisse tomber. l'air ou l'oxygène et n'utilisez pas de gaz inflammable. Cela pourrait provoquer un incendie ou une explosion. - Page 5 Mesures de sécurité Ne montez sur l’appareil ni n’y placez aucun Ne placez pas d’objet lourd sur le cordon objet. d’alimentation. • Autrement, vous risquez de vous blesser en • Autrement, vous risquez de provoquer un tombant de l’appareil. incendie ou un choc électrique. Contactez le service après-vente si le Veillez à...
-
Page 6: Installation De L'unité Extérieure
Longueur A Elevazione B supplémentaire mm(pouce) Unité: m(ft) Unité: m(ft) Modèle CAPACITÉ Unité : g/m(oz/ft) Liquide Standard Maximum Standard Maximum LUU188HV 18kbtu/h Ø15.88(5/8) Ø9.52(3/8) 7.5(24.6) 50(164) 5(16) 30(98) 40 (0.43) LUU248HV 24kbtu/h Ø15.88(5/8) Ø9.52(3/8) 7.5(24.6) 50(164) 5(16) 30(98) 40 (0.43) -
Page 7: Câblage
Intérieur toutes les lignes d’alimentation doit être installé. • Uniquement un modèle de disjoncteur préconisé par un personnel agréé Modèle Phase(Ø) ELCB LUU188HV LUU248HV LUU368HV LUU428HV LUU488HV Branchement des câbles entre le groupe interne et le groupe externe Outdoor Indoor... - Page 8 Câblage u Précautions à prendre lors de la pose du câble d'alimentation et du fil de terre Utilisez des cosses serties à anneau pour les connexions au bornier de puissance. Lors de la pose du fil de terre, vous devez utiliser des bornes à pression rondes. Câble d’alimentation Cosse sertie à...
- Page 9 Câblage Connexion du câble à l’unité extérieure • Retirez le panneau latéral pour procéder au câblage. • Utilisez l’attache de cordon pour fixer le cordon. • Mise à la terre - Connectez un câble de diamètre supérieur à la borne-terre disponible dans la boîte de contrôle.
-
Page 10: Connexion Des Conduits De Cuivre
Connexion des conduits de cuivre Connexion des conduits de cuivre Préparation des conduits La cause principale des fuites de gaz est un défaut Tubes de cuivre dans le travail d'évasement. Effectuez correctement biseauté non uniforme rugueux le travail d'évasement en suivant la procédure ci- dessous. -
Page 11: Matériel De Plomberie Et Méthodes De Stockage
Connexion des conduits de cuivre ATTENTION Faites voler toujours l'azote dans le tuyau qui est brasé. Utilisez toujours un matériau de brasage non-oxydant pour le brasage des pièces et n'utilisez pas de fondant. A défaut, le film oxydé peut provoquer une obstruction ou endommager le compresseur et le fondant peut attaquer la tuyauterie de cuivre ou faire du mal au cuivre piping ou à... -
Page 12: Raccordement Des Tuyaux - Extérieur
Connexion des conduits de cuivre Raccordement des tuyaux - Extérieur • Alignez le centre du tuyau et serrez correctement le raccord conique à la main. • Pour terminer, serrez le raccord conique à Serrage progressif l'aide d'une clé dynamométrique jusqu'à l'apparition d'un "clic". - Page 13 Connexion des conduits de cuivre • En cas de raccordement vers le bas, ouvrez le <Figure 2> trou situé sur le panneau inférieur. (voir Figure 2) Panneau Trou à ouvrir inférieur Pour empêcher les objets étrangers de <Figure 3> pénétrer (Figure 3) •...
-
Page 14: Montez La Tuyauterie
Seal a small opening around the pipings with Connexion des conduits de cuivre gum type sealer. Montez la tuyauterie Plastic band Montez la tuyauterie en enveloppant la Scellez une petite Seal a small Seal a small ouverture autour portion de raccordement de l'unité intérieure opening around opening around des tuyaux avec de... -
Page 15: Test De Fuite Et Évacuation
Test de fuite et évacuation Test de fuite et évacuation L’air et l’humidité qui restent à l’intérieur du système frigorifique ont les effets indésirables ci-dessous indiqués: 1. La pression à l'intérieur du système augmente. 2. Le courant de fonctionnement augmente. 3. -
Page 16: Finition Du Travail
Test de fuite et évacuation Evacuation 1. Raccordez l'extrémité du flexible décrit dans les pas précédents à la pompe à vide afin d'évacuer la tuyauterie et l'unité intérieure. Vérifiez que le bouton "Lo" (Bas) du Unité intérieure manifold est sur la position Ouvert. Puis, mettez en marche la pompe à... -
Page 17: Test De Fonctionnement
Test de fonctionnement Test de fonctionnement 1. PRÉCAUTIONS PENDANT LE TEST DE FONCTIONNEMENT • L'alimentation initiale devrait fournir au moins 90% de la tension nominale. Autrement, le climatiseur ne peut pas fonctionner. PRECAUTION: ① Pour le test de fonctionnement, effectuez d'abord les opérations de refroidissement même en hiver. -
Page 18: Fonction
Fonction Fonction Evacuation Procédure de Réglage 1) Réglez le Commutateur comme suit ayant au préalable coupé la source d’alimentation en énergie. 9 10 LUU188HV LUU368HV LUU248HV LUU428HV LUU488HV 2) Réinitialisez l’alimentation. 3) Le LED Rouge et le LED Vert du PCB s’allume lorsque l’appareil est en marche. -
Page 19: Fonction D'auto-Diagnostic
Erreur de l’unité extérieure Ex) Erreur 21 (Pic CC) 2 fois 2 fois 2 fois LED01G (ROUGE) 1 fois 1 fois 1 fois LED02G (VERT) LUU188HV LUU368HV LUU248HV LUU428HV LUU488HV Code LED 1 LED 2 État Description erreur (rouge) (vert) intérieur... -
Page 20: Réglage Commutateur Dip
Si vous réglez le Commutateur DIP alors que l’unité est en marche, le réglage ne sera pas immédiatement actif. Le changement du réglage ne devient actif que lorsque le mode Marche est réinitialisé. Commutateur DIP LUU368HV LUU188HV LUU428HV Fonction LUU248HV LUU488HV... -
Page 21: Guide D'installation En Bord De Merr
3) Sélectionnez un emplacement bien ventilé. 1. Si vous ne pouvez pas respecter les consignes ci-dessus, veuillez contacter LG Electronics pour un traitement anti-corrosion supplémentaire. 2. Faites un nettoyage périodique (plus d’une fois par an) de la poussière et du sel collés sur l’échangeur de chaleur en utilisant de l’eau. - Page 23 1. Please call the installing contractor of your product, as warranty service will be provided by them. 2. If you have service issues that have not been addressed by the contractor, please call 1-888-865-3026. CANADA Service call Number # : (888) LG Canada, (888) 542-2623...
