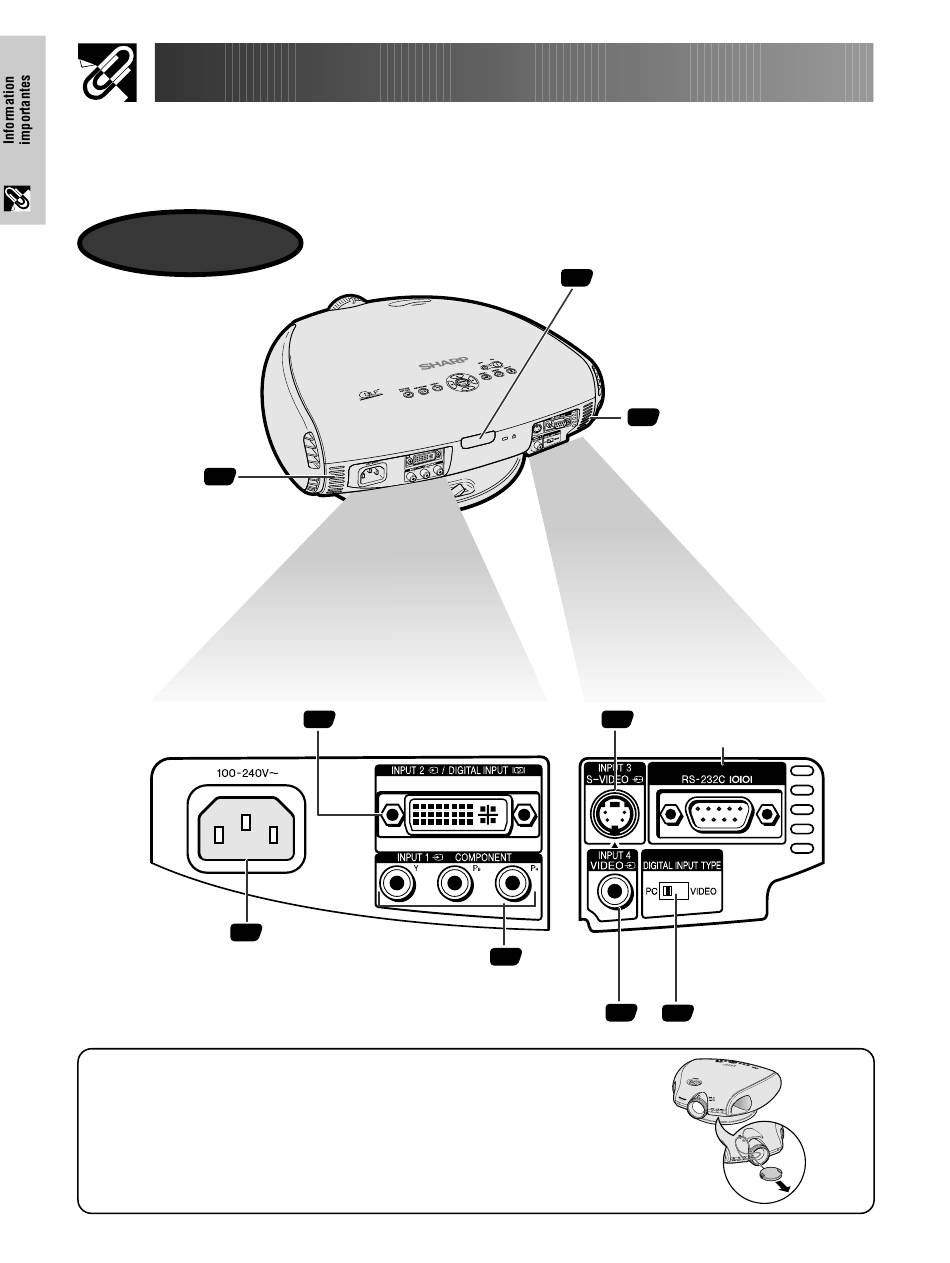

Nomenclature des organes
Les chiffres suivant les désignations des pièces font référence aux principales pages de ce mode d'emploi dans
lesquelles des explications sont fournies sur le sujet.
Projecteur
Vue latérale et vue
arrière
Trou d'arrivée d'air 48
Port numérique INPUT 2 DVI

Fixation du cache-objectif

Après avoir placé le cordon du cacahe-opjectif sur le cache-objectif,
passez l'autre extrémité du cordon à travers le trou sous le projecteur, à
côté de l'objectif.
F-9
Détecteur de télécommande
13
(Mini DIN à 4 broches) (entrée S-vidéo)
12
Prise CA
Bornes INPUT 1
COMPONENT (RCA)
(entrée 1 composant (RCA))
Borne INPUT 4 VIDEO (RCA) (entrée vidéo 4 (RCA))
15
13
Borne INPUT 3 S-VIDEO
13
13
48
Trou d'arrivée d'air
Port RS-232C
(Technicien seulement)
14
Commutateur
DIGITAL INPUT TYPE
