Regency City CP50E Serie Mode D'emploi page 4

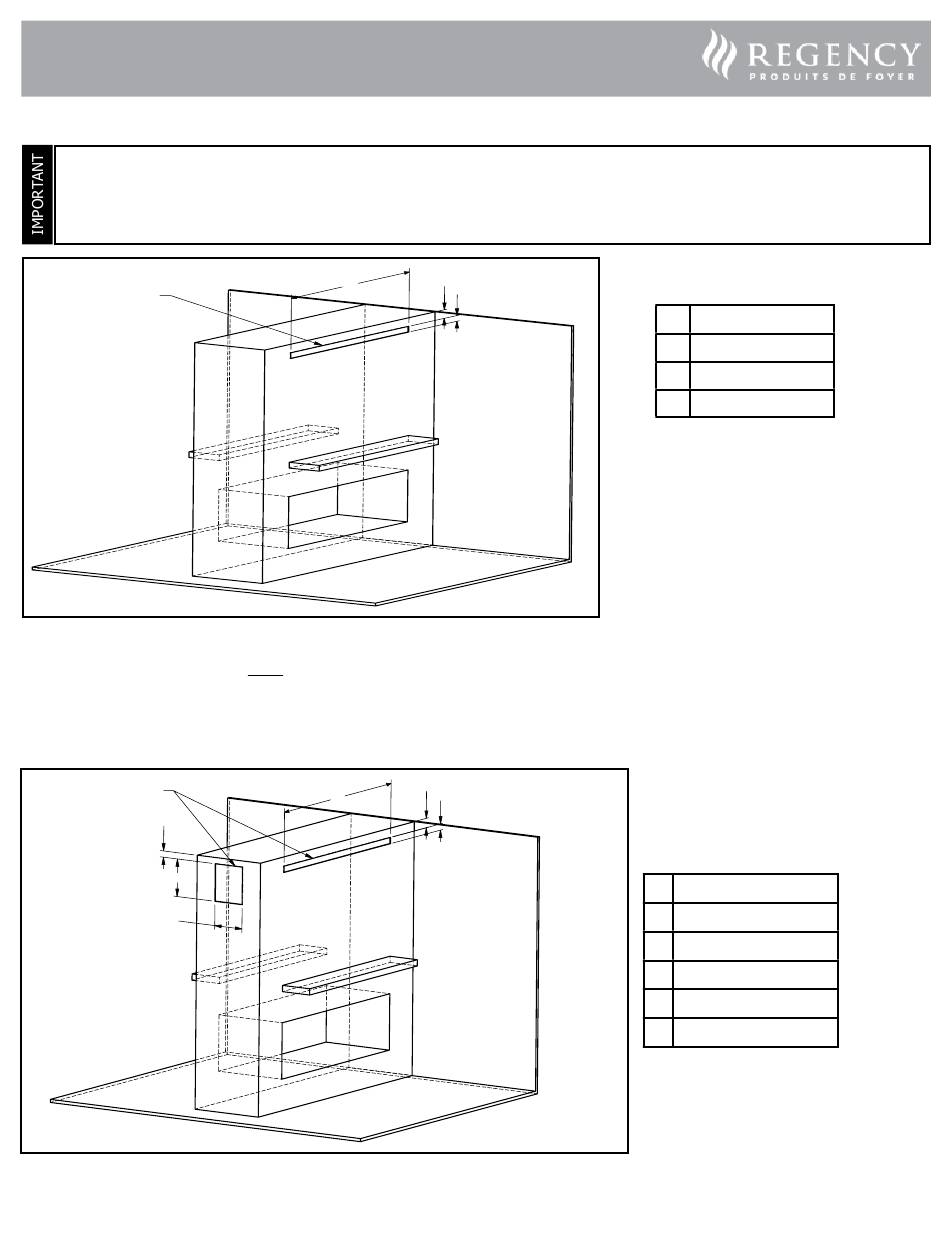

Exemples d'installation affleurante (ouvertures d'évacuation)
• Lors de la création de tout type d'ouverture de ventilation, des mesures doivent être prises pour éviter la chute ou la projection
d'objets dans l'ouverture de ventilation. Il convient d'utiliser un écran, des grilles ou d'autres moyens de protection.
• Si les ouvertures de ventilation sont placées dans deux pièces (deux zones de pression différentes), les ouvertures doivent avoir
des ouvertures d'air également réparties pour équilibrer la circulation d'air.
C
Ensemble illustré avec une ouverture de ventilation sur le devant pour respecter l'exigence minimale de 120 po
L'ouverture du châssis de ventilation DOIT être d'au moins 120 po
hauteur d'au moins 1-1/2 po (38 mm).
Exemple 1 : Si l'ouverture du châssis de ventilation est de 10 po (254 mm) de largeur, la hauteur doit être de 12 po (305 mm) minimum pour atteindre
120 po .
2
Exemple 2 : Si l'ouverture du châssis de ventilation est de 1-1/2 po (38 mm) de hauteur, la largeur doit être de 80 po (2 032 mm) minimum pour atteindre
120 po .
2
C
B
D
E
Option 2 - Devant et côté
Ensemble illustré avec des ouvertures de ventilation sur le devant et le côté (60 po
pour respecter l'exigence minimale de 120 po
4 | City Series CP50E
®
A
Option 1 - Devant
A
.
2
B
D
avec une ouverture minimale d'une largeur d'au moins 10 po (254 mm) et d'une
2
B
F
A 10 po (254 mm) min.
B 2 po (51 mm) max.
C 120 po min.
2
D 1-1/2 po (38 mm) min.
A 10 po (254 mm) min.
B 2 po (51 mm) max.
C 120 po min.
2
D 4 po (102 mm) min.
E 10 po (254 mm) min.
F 1-1/2 po (38 mm) min.
chacune)
2
.
2
