Raccordement d'appareils audio (tels que des lecteurs CD)

Raccorder des appareils audio tels qu'un lecteur CD, un lecteur de minidisques et une
platine à l'unité. Selon les prises de sortie audio présentes sur votre appareil audio,
choisissez l'un des raccordements suivants :
• Dans les explications suivantes, il est supposé que vous n'avez pas modifié les paramètres « Attribution
entrée » (p.140) du menu « Réglage ». Vous pouvez, si nécessaire, attribuer les prises COAXIAL (c, d, e)
et OPTICAL (a, b, f) à une autre source d'entrée.
• Avant de raccorder des câbles symétriques XLR, reportez-vous au mode d'emploi de votre appareil audio
et vérifiez que ses prises XLR sont compatibles avec les attributions des broches de l'unité (p.29).
• Si vous établissez plusieurs raccordements audio à partir d'une source d'entrée, un signal audio lu sur
l'unité sera déterminé selon le paramètre « Sélection audio » (p.111) du menu « Option ».
Prises de sortie audio sur l'appareil audio
Coaxiale numérique
Optique numérique
Stéréo analogique (RCA)
Stéréo analogique (XLR)
Platine (PHONO)
Prises d'entrée audio de l'unité
AV 1–2 (COAXIAL)
AUDIO 3 (COAXIAL)
AV 3 (OPTICAL)
AUDIO 1–2 (OPTICAL)
AV 1–4 (AUDIO [RCA])
AUDIO 1–3 (AUDIO [RCA])
AUDIO 4 (AUDIO [XLR])
PHONO
Fr
Prises PHONO
PHONO
L
L
R
L'unité
R
(arrière)
HDMI OUT
(HDCP2.2)
AV 1 AV 2
2 1
(ZONE OUT) ARC (1 BD/DVD)
GND
MULTI CH INPUT AV 1 AV 2 AV 3 AV 4
CENTER (1 BD/DVD) MONITOR OUT/ Y
L
ZONE OUT
R
Y A
SURROUND SUR. BACK SUBWOOFER
PHONO AUDIO 1
AUDIO 2 AUDIO 3
ZONE OUT
(2 TV)
L
R
ZONE 2 ZONE 3 FRONT
1 OPTICAL 2 OPTICAL 3 COAXIAL 4 COAXIAL 5 COAXIAL 6 OPTICAL
GND
FM A
75Ω
AUDIO 4
REAR FRONT SURROUND
R L R R R R SU
PRESENCE PRESENCE BACK
(Connecteur mâle)
Toute prise AV 1–4, AUDIO 1–4
(COAXIAL, OPTICAL, AUDIO [RCA],
AUDIO [XLR])
Si vous appuyez sur AV 1–4, AUDIO 1–4 ou sur PHONO sur la télécommande pour
sélectionner la source d'entrée, les signaux audio lus par l'appareil audio seront
restitués sur l'unité.
Pour le raccordement d'une platine
• La prise PHONO de l'unité est compatible avec une cartouche MM. Pour se connecter à une platine au
moyen d'une cartouche MC à faible tension, utilisez un transformateur survolteur.
• Le raccordement de la platine à la borne GND de l'unité permet de réduire le bruit du signal.
37

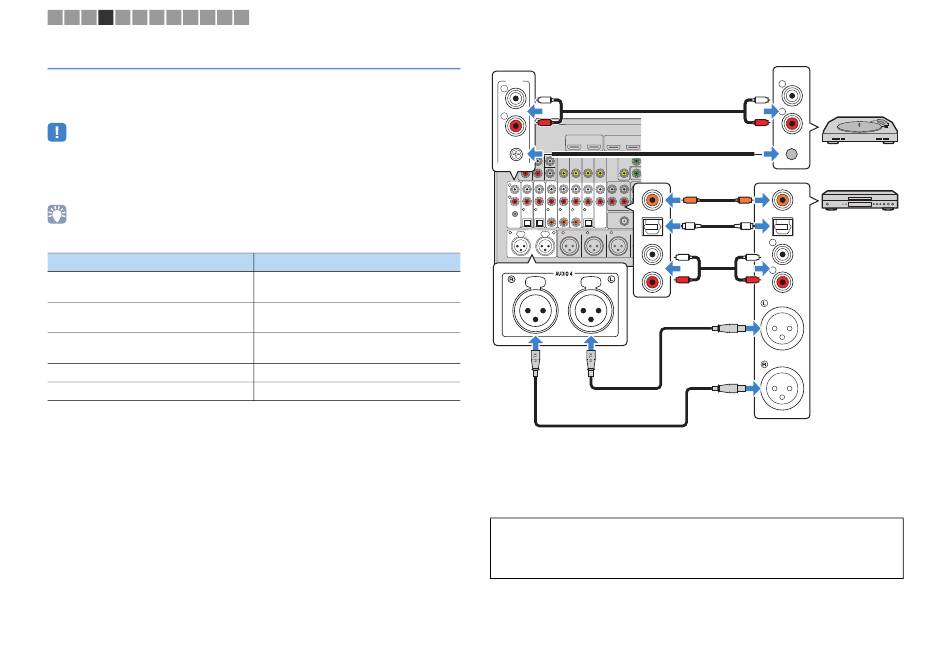

Sortie audio (PHONO)
