Préparation du système multi-zone
Raccordez l'appareil, qui sera utilisé dans les autres pièces, à l'unité.
Attention
• Retirez le câble d'alimentation de l'unité de la prise électrique murale avant de raccorder un
amplificateur externe.
■

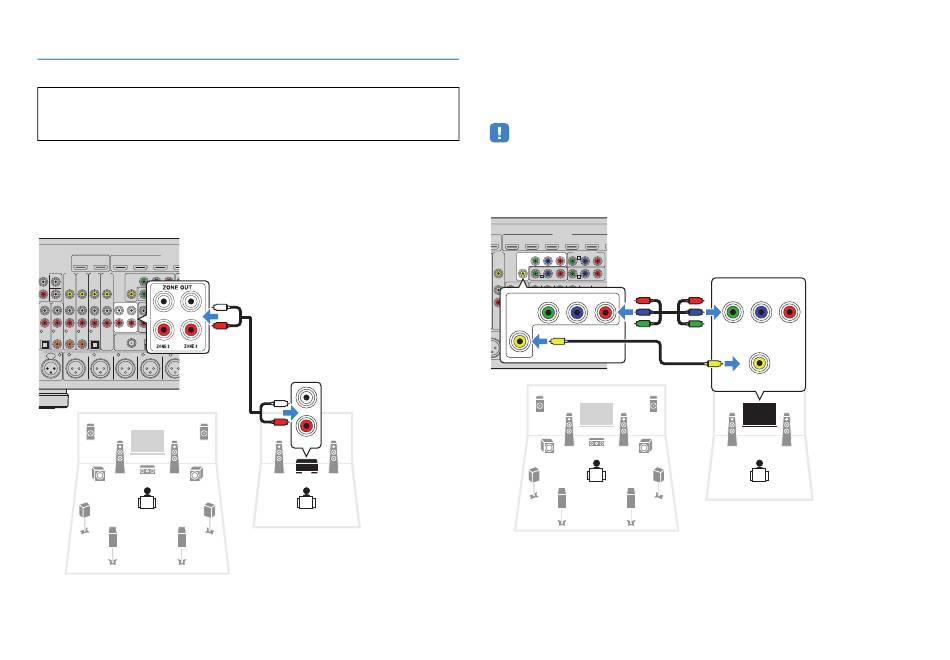

Raccordement d'un amplificateur externe et d'enceintes
pour la lecture de sources audio
Raccordez l'amplificateur externe placé dans la Zone2 ou Zone3 à l'unité à l'aide d'un
câble RCA (Cinch) stéréo et raccordez les enceintes à l'amplificateur externe.
L'unité (arrière)
HDMI (HDCP2.2)
HDMI OUT
(HDCP2.2)
AV 1 AV 2 AV 3 AV 4
2 1
(ZONE OUT) (1 BD/DVD)
ARC
H INPUT AV 1 AV 2 AV 3 AV 4
(1 BD/DVD) MONITOR OUT/ Y P P
CENTER B R
ZONE OUT
Prises ZONE OUT
(ZONE 2 ou ZONE 3)
A
Y AV 1 P B P R Y
SUR. BACK SUBWOOFER
AUDIO 2 AUDIO 3
ZONE OUT PRE OUT (SINGLE) (FR
SURROUND (R
ZONE 2 ZONE 3 FRONT SURROUND
2 OPTICAL 3 COAXIAL 4 COAXIAL 5 COAXIAL 6 OPTICAL BACK SUBW
ANTENNA
FM AM (4 RADIO)
75Ω
O 4
REAR FRONT SURROUND
L R R R R SURROUND R FRON
PRESENCE PRESENCE BACK
Zone principale
L
R
Amplificateur externe
Entrée audio
(analogique stéréo)
L
R
AUDIO
Zone2 ou Zone3
■
Raccordement d'un moniteur vidéo pour regarder des
vidéos analogiques
Raccordez un moniteur vidéo pour regarder des vidéos analogiques dans Zone2 ou
Zone3. Selon les prises d'entrée vidéo présentes sur votre moniteur vidéo, choisissez
l'une des méthodes de raccordement vidéo.
• La conversion vidéo entre les prises vidéo analogiques ne fonctionne pas avec la sortie vidéo multi-zone.
Pour regarder des vidéos lues sur un appareil externe dans le moniteur vidéo de zone, vous devez
connecter le moniteur vidéo à l'unité de la même façon que l'appareil vidéo. Par exemple, si vous souhaitez
regarder des vidéos reçues depuis le lecteur DVD via un câble vidéo à composantes, raccordez le
moniteur vidéo aux prises MONITOR OUT/ZONE OUT (COMPONENT VIDEO) avec un câble vidéo à
composantes.
L'unité (arrière)
HDMI (HDCP2.2)
1 AV 1 AV 2 AV 3 AV 4 AV 5 AV 6
ARC (1 BD/DVD)
AV 4 COMPONENT VIDEO
MONITOR OUT/
Y P B P R Y AV 2 P B P R
Prises ZONE OUT
ZONE OUT B
(COMPONENT
A C VIDEO ou VIDEO)
Y AV 1 P P Y AV 3 P P
B R B R
ZONE OUT PRE OUT
(SINGLE) (FRONT)
1
MONITOR OUT/ P P
Y 2
B R
ZONE OUT
SURROUND (REAR)
ZONE 2 ZONE 3 FRONT SURROUND CENTER
L BACK SUBWOOFER PR
ANTENNA
FM AM
(4 RADIO)
75Ω
PRE OUT
ONT SURROUND
R R SURROUND R FRONT CENTER
ESENCE BACK
V
Zone principale
Pour attribuer les prises MONITOR OUT/ZONE OUT au moniteur vidéo pour Zone2 ou
Zone3, réglez « Attribution sortie moniteur » (p.139) dans le menu « Réglage » sur
« Zone2 » ou « Zone3 ».
97
Fr
Entrée vidéo
(vidéo à composantes
ou vidéo composite)
COMPONENT VIDEO
Y P P
B R
P P
R R
P P
B B
Y Y
VIDEO
V
Zone2 ou Zone3
