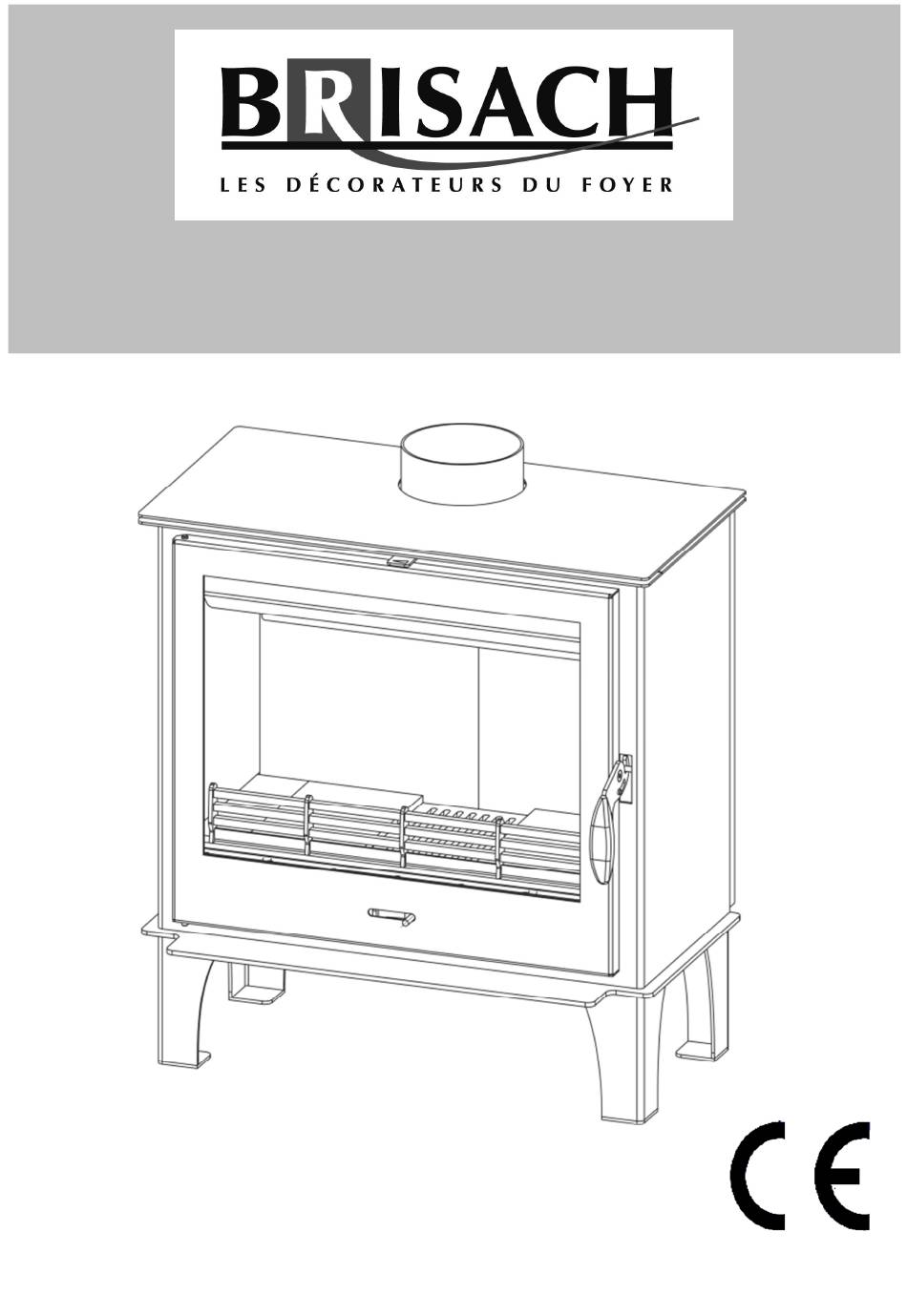

- Page 1 Notice d’installation, d’utilisation et d’entretien BENJAMIN Notice NOT BENJAMIN F 17/1 – Version de 19 pages du 01/02/2017 Document et photos non contractuels, BRISACH DESIGN SAS se réserve le droit de modifier ses modèles sans préavis.
- Page 2 En cas de doutes ou d’interrogations, nous vous invitons à vous adresser à votre revendeur. Le poêle BENJAMIN est un appareil de chauffage destinés à brûler uniquement des bûches de bois. Il a été attesté conforme à la norme EN 13240. En aucun cas, il ne pourra servir d’incinérateur ou être utilisé pour brûler tout autre combustible que des bûches de bois.
- Page 3 Le poêle doit être installé dans le respect des réglementations nationales et régionales. En cas de non-respect des instructions du présent manuel, le fabricant n'assumera pas la responsabilité des à dommages engendrés. NOT BENJAMIN F 17/1 Page 3 / 19...
- Page 4 DESCRIPTION DU POÊLE Le poêle à bois BENJAMIN est conçu pour chauffer des pièces à vivre, et a été fabriqué et testé conformément à la norme européenne EN 13240. La plaque supérieure du foyer est en acier. Les portes de la chambre de combustion sont en fonte et en verre ignifugé.
- Page 5 Au centre de la plaque Position du raccordement à la cheminée supérieure Consommation à puissance nominale kg/h Température moyenne des fumées émises ° C Régulation du débit d'air Principale Secondaire Tirage requis 12±2 NOT BENJAMIN F 17/1 Page 5 / 19...
- Page 6 Dans ce cas (Figure 2a), vérifiez l'état de la cheminée. La cheminée doit être située à l'intérieur du bâtiment. Si elle est située sur les murs externes du bâtiment, il est recommandé d'isoler la cheminée. Figure 2a. Figure 2b. NOT BENJAMIN F 17/1 Page 6 / 19...
- Page 7 7. Corps étrangers ou accumulation de suie. 8. Tube inséré trop profondément. 9. Ventilateur ou autre appareil créant un vide dans la pièce. 10. Orifice de nettoyage non étanche ou ouvert. Figure 3. NOT BENJAMIN F 17/1 Page 7 / 19...
- Page 8 (Fig. 1, élément 2). Pour obtenir la combustion désirée, combinez l'air principal à l'aide du régulateur de la porte de la chambre de combustion et l'air secondaire à l'aide du levier de la même porte (Fig. 1, élément 3). ENTRETIEN DU POÊLE NOT BENJAMIN F 17/1 Page 8 / 19...
- Page 9 Nous vous recommandons d'alimenter le feu toutes les heures, en plaçant dans la chambre de combustion une quantité de combustible d'une hauteur de 15 cm maximum, en plaçant le bois en empilage croisé pour un améliorer le flux d'air. NOT BENJAMIN F 17/1 Page 9 / 19...
- Page 10 Nettoyez régulièrement le poêle et la cheminée ; Aérez régulièrement la pièce pour une meilleure combustion ; Enlevez régulièrement les cendres accumulées ; Enlevez régulièrement de la grille la crasse et les éléments qui n'ont pas brûlé. NOT BENJAMIN F 17/1 Page 10 / 19...
- Page 11 Avant le deuxième chargement, nettoyez la grille afin d'apporter de l'air frais. Nettoyez régulièrement le cendrier et veillez à ce qu'il reste toujours suffisamment de place pour les cendres. NOT BENJAMIN F 17/1 Page 11 / 19...
- Page 12 En position minimum, l'intensité du feu sera réduite. Il est possible de contrôler la puissance du feu à l'aide des régulateurs de débit d'air principal et secondaire. Figure 5a. Figure 5b. NOT BENJAMIN F 17/1 Page 12 / 19...
- Page 13 Arrivée d'air secondaire fermée manuel d'utilisation suie Vérifiez le raccordement à la cheminée Lisez attentivement les instructions et appliquez les conseils indiqués pour l'arrivée d'air secondaire NOT BENJAMIN F 17/1 Page 13 / 19...
- Page 14 Les pièces de rechange doivent être commandées auprès du service d'assistance du fabricant, selon la position et les schémas de ce manuel. Le fabricant n'assume aucune responsabilité si le client ne respecte pas les instructions d'utilisation et d'installation du poêle. NOT BENJAMIN F 17/1 Page 14 / 19...
- Page 15 Utilisez uniquement le combustible recommandé. Il est interdit de brûler certains matériaux non organiques et organiques (plastique, contre-plaqué, textile, bois huilé, etc.), car leur combustion dégage des matières cancérigènes et toxiques. NOT BENJAMIN F 17/1 Page 15 / 19...
- Page 16 POÊLE À COMBUSTIBLE SOLIDE « BENJAMIN » NOT BENJAMIN F 17/1 Page 16 / 19...
- Page 17 Nomenclature du poêle « BENJAMIN » 1. Corps du poêle 2. Régulateur de débit d'air secondaire 3. Rondelle du pied 4. Vis du pied 5. Bague du régulateur de débit d'air secondaire 6. Vis du régulateur de débit d'air secondaire 7.
- Page 18 54. Couvercle du régulateur de débit d'air principal 55. Support de la vitre DIMENSIONS DU POÊLE NOT BENJAMIN F 17/1 Page 18 / 19...
- Page 19 Etat satisfaisant du conduit : OUI - NON Entreprise de ramonage (coordonnée ou Entreprise de ramonage (coordonnée ou tampon) tampon) Nom du ramoneur : Nom du ramoneur : Signature du ramoneur : Signature du ramoneur : NOT BENJAMIN F 17/1 Page 19 / 19...
- Page 20 Indice de performance environnementale I’ = 0,5 204, ROUTE DU PLAN – 83120 SAINTE MAXIME – tel. +33 (0)4 94 56 67 00 – fax +33 (0) 4 94 56 69 19 BRISACH DESIGN S.A.S AU CAPITAL DE 1.000.000 EUROS – R.C.S. FRÉJUS 824 354 658...
