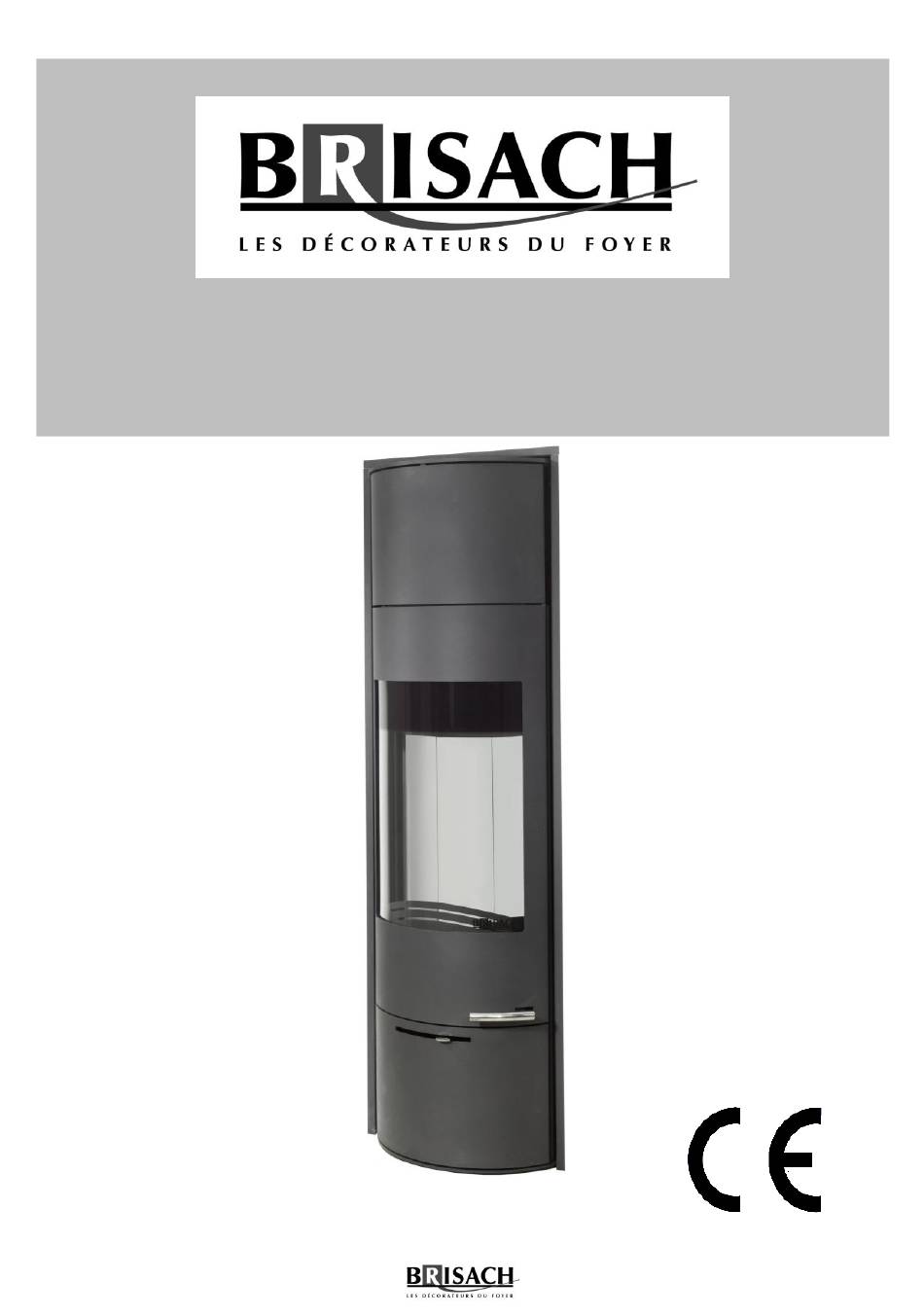

Additif à la Notice d'installation, d'utilisation et d'entretien

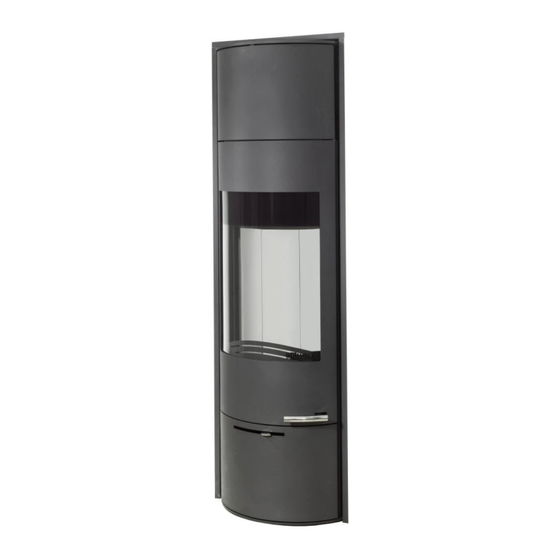

Modèle présenté : RONDO-IN
RRRRRRRRRRRrorrrrrRON-
DOIIIIIIININ
Notice utilisateur "RONDO IN F 17/1" – Version de 33 pages du 01/02/2017
Document non contractuel, BRISACH DESIGN SAS se réserve le droit de modifier ses modèles sans préavis.
RONDO - IN
Publicité
Manuels Connexes pour BRISACH RONDO-IN
Sommaire des Matières pour BRISACH RONDO-IN
- Page 1 Additif à la Notice d’installation, d’utilisation et d’entretien RONDO - IN Modèle présenté : RONDO-IN RRRRRRRRRRRrorrrrrRON- DOIIIIIIININ Notice utilisateur “RONDO IN F 17/1” – Version de 33 pages du 01/02/2017 Document non contractuel, BRISACH DESIGN SAS se réserve le droit de modifier ses modèles sans préavis.
- Page 2 Avertissements et consignes de sécurité : Vous vous apprêtez à utiliser un insert à bois bûche BRISACH, et nous vous remercions pour cette marque de confiance. A cet effet, nous nous devons de vous rappeler quelques précautions et mesures de sécurité nécessaires à la bonne utilisation de cet appareil de chauffage au bois.
- Page 3 (déjà monté) Double grille Habillage Réfractaire Commande de décendrage Porte bûcher com- mande « Push and pull » Commande ou- verture de porte Commande des entrées d’air Bac à cendres Fig.2 Fig.1 NOT RONDO-IN F 17/1 Page 3 / 30...
- Page 4 Pour toutes dimensions supplémentaires, merci de vous reporter aux figures 3 ou 4 (pages 5 et 6) Air de combustion en prise directe sur l’extérieur Le foyer RONDO-IN peut être raccordé directement à l’extérieur pour l’alimentation en air de combustion ou air frais.
- Page 5 Dimensions et encombrements (Insert et niche d’encastrement) : Fig.3 Fig.4 NOT RONDO-IN F 17/1 Page 5 / 30...
- Page 6 Niche d’encastrement du foyer RONDO-IN Réservation du Dimensions Hors Tout bâti pour le avec cadre de finition cadre de finition Fig.6 Fig.5 Fig.8 Fig.7 NOT RONDO-IN F 17/1 Page 6 / 30...
- Page 7 Vous devrez ajouter un raccord adaptateur (non fourni) si vous réalisez un tubage flexible Isolant haute température type RBR40, SIB40 ou BRISOL30 Coudes inox Ø150 Adaptateur buse de départ AF Ø120 Fig.9 NOT RONDO-IN F 17/1 Page 7 / 30...
- Page 8 à d’autres matériaux. Déballage de l’appareil Les foyers RONDO-IN sont dotés d’un emballage bois Pour déballer l’appareil, ôter les 4 vis basses de la en forme de caisse garantissant leur intégrité pendant...
- Page 9 à votre santé. De même, il est strictement interdit de brûler du charbon, de la lignite ou tout combustible liquide dans votre foyer BRISACH. NOT RONDO-IN F 17/1 Page 9 / 30...
- Page 10 Manœuvre des organes de commande : rayonnement de la vitre peut être important. Le foyer RONDO-IN est doté d’une commande Eduquez, expliquez aux enfants et aux personnes permettant le réglage de l’entrée d’air de combustion. fragiles en général, les risques et les dangers de Les modalités de réglages sont détaillées au §...
- Page 11 Le but est de ralentir le développement du feu en installation sans avoir obtenu un certificat d’un l’étouffant, en le privant d’air frais. professionnel qualifié. nécessaire, dégager tous matériaux combustibles situés aux abords de l’appareil et de son conduit ; NOT RONDO-IN F 17/1 Page 11 / 30...
- Page 12 Les foyers RONDO-IN sont, eux, conçus pour une chaise métallique (support de l’insert). installation lors de la création de cheminée de type L’entrée d’air de combustion peut, dans certains cas,...
- Page 13 De même que pour le mur d’adossement, les décompression comme décrit dans le schéma ci- matériaux et les isolants (intégrité et épaisseur) dessous : Réalisation d’un caisson de décompression NOT RONDO-IN F 17/1 Page 13 / 30...
- Page 14 Ce dernier sera ventilé par le bas (convection), et en hauteur (diffusion de l’air chaud et décompression). Le foyer RONDO-IN possède un centre de gravité très haut et nécessite d’être fixé mécaniquement au bâti. Le foyer se fixe au niveau de son socle, par l’intermédiaire des trous de fixations servant à...
- Page 15 Retirer le cadre de finition (3 parties), Fig.5. Tracer l’axe du conduit, le reporter au sol. Fixer les 2 rails verticaux sur le mur d’adossement et Isoler. Implantantation du foyer RONDO-IN : Fixer le foyer au sol mécaniquement. Raccorder l’amenée d’air frais.
- Page 16 Fermer le coffrage sur les côtés, poser les grilles Fig.9. A ce stade, la face avant peut être également recouverte. Les exemples donnés ensuite, Fig.10 à Fig.12 permettent la création de niches latérales et masquent ainsi les grilles de convection, d’air chaud et de décompression. Fig.12 Fig.11 NOT RONDO-IN F 17/1 Page 16 / 30...
- Page 17 Fixation du cadre par l’intérieur. Visserie adaptée aux éléments PLACOSTIL® Fixation du cadre par l’intérieur avec la vis- serie retirée au préa- lable Fixation du cadre par l’intérieur, visserie adaptée éléments PLACOSTIL® Fig.13 NOT RONDO-IN F 17/1 Page 17 / 30...
- Page 18 Poser la plaque amovible de diffusion d’air chaud Logements (ergots) de la plaque amovible de diffusion d’air chaud Fig.14 Repositionner les vis retirées §.3d, Fig.3 pour brider l’habillage NOT RONDO-IN F 17/1 Page 18 / 30...
- Page 19 A noter : Le raccordement extérieur de l’arrivée Mais le foyer RONDO-IN est avant tout conçu pour être d’air de combustion peut être réalisé dans un installé dans des bâtiments répondant à la RT2012 vide ventilé...
- Page 20 4. Utilisation du foyer RONDO-IN Manette de commande d’entrée d’air : Le foyer RONDO-IN est équipé d’une commande d’entrée d’air permettant de réguler la combustion du bois et par con- séquent d’influer sur la puissance de l’appareil. (Maxi 11 kW).
- Page 21 Manipulation de la porte La poignée de la porte du foyer RONDO-IN peut être manipulée avec ou sans gant de protection (fourni avec votre ap- pareil) mais toujours avec précaution. Pour une plus grande sécurité, le poêle RONDO-IN est équipé d’un ressort de maintien de la porte en position fermée.
- Page 22 A l’issue de chaque ramonage, s’assurer de la bonne remise en place des pièces (réfractaires, déflecteurs, grille et pare cendres) qui auraient été retirées et vérifier l’état du joint de porte. NOT RONDO-IN F 17/1 Page 22 / 30...
- Page 23 R O N D O IN M O D E L: S TO VE PO50800076 PO50800048 PO52300015 PO50800027 PO50800022 PO50800014 PO52300085 CC00800108 PO50800042 PO50800014 FF550SA0015 PO52300097 PO50800046 PO52300444 PO52300094 PO50800031 PO50800047 PO50800098 PO52300092 PO50800062 PO52300129 NOT RONDO-IN F 17/1 Page 23 / 30...
- Page 24 PO50800021 FF50800075 PO50800021 PO52300168 PO50800072 PO50800084 PO50800083 PO52300169 FF50800075 FF550SA0014 PO50800034 PO50800137 FF550SA0009 FF550SA0010 FF550SA0011 FF50800097 FF50800075 PO52300082 PO50800048 PO52300211 PO50800137 PO50800120 CC00800034 PO50800042 PO50800009 FF550SA0012 FF550SA0013 FF550SA0016 PO50800021 PO50800042 PO50800031 PO50800081 NOT RONDO-IN F 17/1 Page 24 / 30...
- Page 25 R O N D O IN M O D E L: S TO VE PO52300095 CC00800034 CC00800034 3:1 0 CC00800108 CC00800108 PO52300048 PO52300007 PO50800100 PO50800094 CC00800108 PO52300049 CC00800109 PO52300079 CC00800108 CC00800034 PO50800075 PO52300080 PO50800073 PO52300002 CC00800108 CC00800109 NOT RONDO-IN F 17/1 Page 25 / 30...
- Page 26 P O E LE A B O IS R O N D O IN M O D E L: S TO VE PO50300740 PO50300742 PO52300100 PO50300734 PO50300733 PO50300731 PO50300734 PO50300733 PO52300012 PO52300093 PO52300081 PO52300008 NOT RONDO-IN F 17/1 Page 26 / 30...
- Page 27 1 :2 CC00800108 CC00800108 PO50800016 PO52300017 PO52300099 PO52300089 PO52300091 PO50800042 PO50800020 PO52300086 PO50800042 PO50800092 PO52300098 PO52300090 PO52300087 PO50800042 PO52300128 PO50800020 PO52300437 CC00800109 PO50800070 PO52300013 1 :2 1 :2 PO52300170 PO50800042 PO50800031 PO50800020 PO50800042 NOT RONDO-IN F 17/1 Page 27 / 30...
- Page 28 M O D E LE : P O E LE A B O IS R O N D O IN M O D E L: S TO VE 1 :1 PO50800001 PO50800044 PO52300028 NOT RONDO-IN F 17/1 Page 28 / 30...
- Page 29 PO52300099 Poignée PO52300100 Kit habillage réfractaire PO52300128 Rondelle PO52300129 Pied plastique 30x30 PO52300168 Buse des fumées Ø150 PO52300169 Couvercle sortie des fumées PO52300170 Serre vitre PO52300211 Support habillage haut PO52300444 Porte bûcher NOT RONDO-IN F 17/1 Page 29 / 30...
- Page 30 Vis TFHC M5x16 (Lot de 10) PO50800100 Vis FHC M6x10 (Lot de 10) PO50800120 Vis H M5x30 (Lot de 10) PO50800137 Vis ST M5x16 (Lot de 10) PO52300437 Circlips Ø9 (Lot de 10) NOT RONDO-IN F 17/1 Page 30 / 30...
- Page 31 Indice de performance environnementale I’=0,4 204, ROUTE DU PLAN – 83120 SAINTE MAXIME – tel. +33 (0)4 94 56 67 00 – fax +33 (0) 4 94 56 69 19 BRISACH DESIGN S.A.S AU CAPITAL DE 1.000.000 EUROS – R.C.S. FRÉJUS 824 354 658...
- Page 32 Sainte Maxime, 01/02/2017 204, ROUTE DU PLAN – 83120 SAINTE MAXIME – tel. +33 (0)4 94 56 67 00 – fax +33 (0) 4 94 56 69 19 BRISACH DESIGN S.A.S AU CAPITAL DE 1.000.000 EUROS – R.C.S. FRÉJUS 824 354 658...
