10

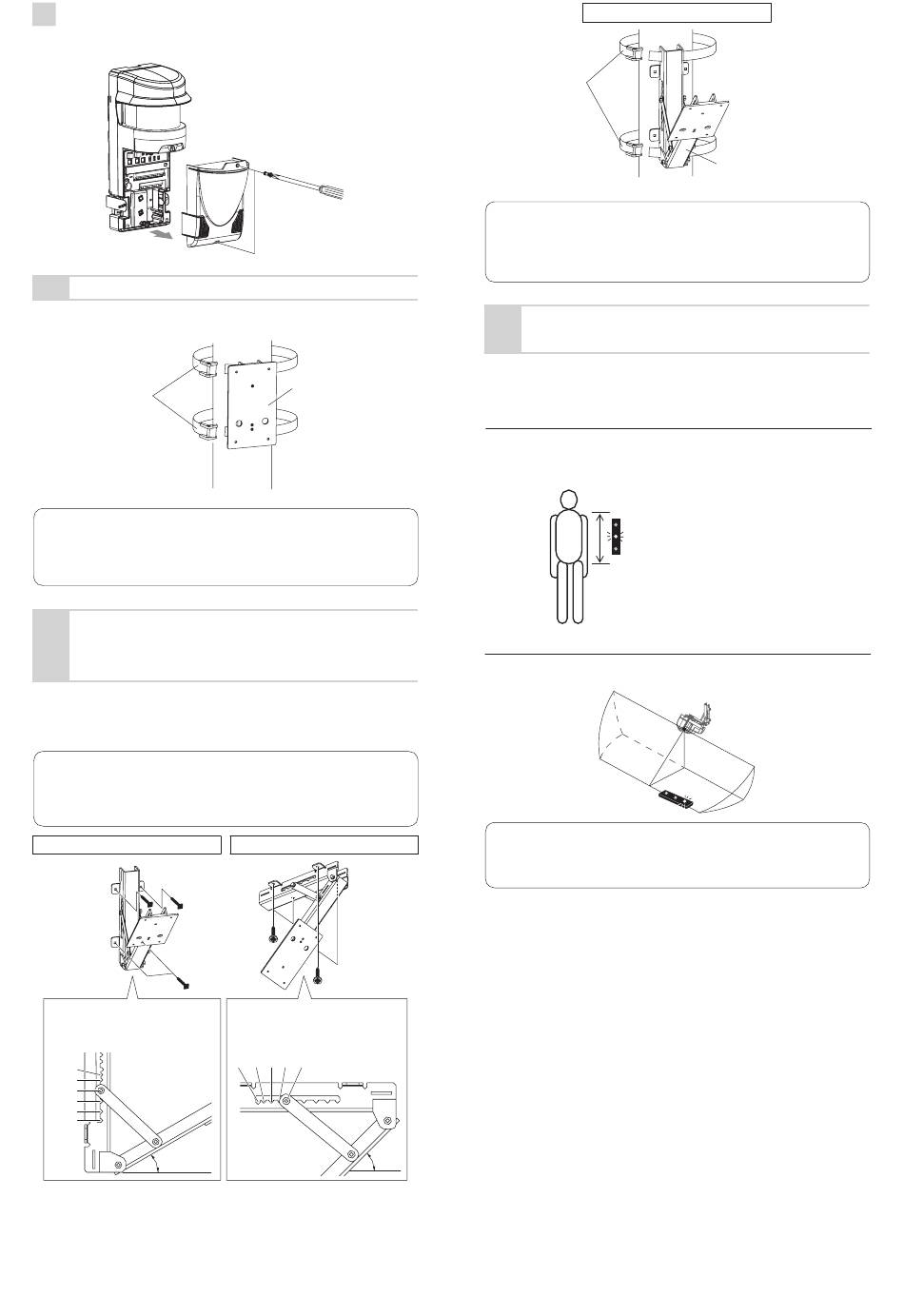

Le travail d'installation s'achève lorsque les divers réglages
et l'essai de fonctionnement sont achevés. Installez le
cache.
Installez le
①
cache.
3-2 INSTALLATION SUR UN MÂT
Lorsque vous installez le produit sur un mât utilisez le support de
fixation pour mât en option (RLS-PB).
Bande en acier
inoxydable
(accompagnant
le support de
fixation pour mât)
Remarque>>
Pour des informations détaillées sur la procédure de
manipulation, reportez-vous au manuel accompagnant le
support de fixation pour mât.
INSTALLATION AVEC UN ANGLE
3-3
PAR RAPPORT AU MUR, AU
PLAFOND OU À UN MÂT
Lorsque vous installez le produit avec un angle par rapport à un
mur, un plan de plafond ou un mât, utilisez le support de fixation
à angle réglable en option (RLS-SB).
Remarques>>
Les trous de fixation pour le support de fixation à angle
réglable s'alignent avec les trous similaires de montage de
l'unité principale sur le gabarit de trous de fixation.
Mur
L'angle varie en fonction de la
position d'insertion du boulon.
45°
40°
30°
20°
10°
0°
30°
②
Resserrez 2 vis de
montage du cache.
Support de
fixation pour mât
(en option)
P lan de plafond
L'angle varie en fonction de la
position d'insertion du boulon.
10°
20°
30°
40°
45°
45°
Bande en acier
inoxydable
(accompagnant le
support de fixation
à angle réglable)
Remarque>>
Pour des informations détaillées sur la procédure de
manipulation, reportez-vous au manuel accompagnant le
support de fixation à angle réglable.
CONFIRMATION DE L'EMPLACEMENT
3-4
DU PLAN DU LASER
Il est recommandé d'utiliser le contrôleur de zone laser en option
(Laser Area Checker, LAC-1) pour confirmer l'emplacement du
plan du laser.
- Zone de détection horizontale
Assurez-vous que le faisceau laser touche la cible humaine entre
les épaules et les hanches dans toute la zone de détection en
prenant en considération la possibilité que le sol ne soit pas plat.
- Zone de détection verticale
Ajustez l'angle de montage de telle manière que le faisceau
laser touche le sol à l'emplacement souhaité.
Remarque>>
Pour des instructions détaillées, consultez le manuel
d'instructions du LAC-1.
- 7 -
Mât
Support de fixation à angle
réglable
LAC-1
