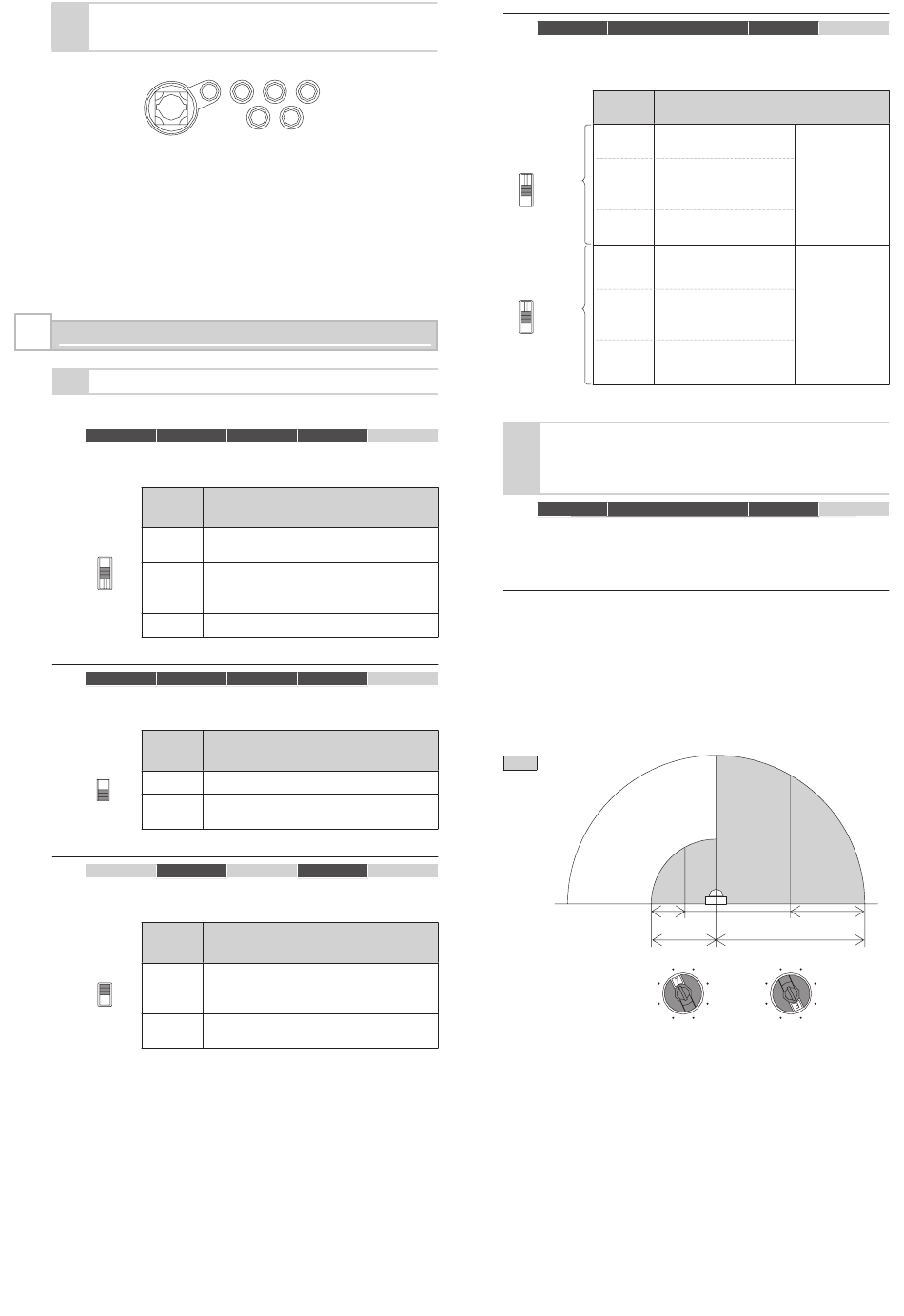

INITIALISATION AVEC LES
4-7
PARAMÈTRES USINE PAR DÉFAUT
Set
Vous pouvez restaurer le détecteur à ses paramètres d'usine par
défaut (ADDR IP 192.168.0.126) en suivant la procédure suivante.
•
Mettez l'appareil sous tension puis poussez et maintenez le
bouton "Set" pendant 20 secondes.
•
Maintenez le bouton enfoncé jusqu'à ce que le témoin
d'alimentation vert soit éteint.
•
Seul le témoin "Status" est allumé pendant l'initialisation.
•
Quand TOUS les indicateurs sont éteints, éteignez et rallumez
le Redscan.
5
DÉFINITION DES ZONES DE DÉTECTION HORIZONTALE 1 ET 2
5-1 FONCTIONNEMENT DU SÉLECTEUR
- Sélection du mode de détection
H1 manuel H1 auto
Sélectionnez la méthode souhaitée à l'aide du
sélecteur de mode de détection.
POSITION DU
SÉLECTEUR
Fonc.
H1
H1
H2
H2
V
V
- Sélection de la méthode de définition de zone
H1 manuel H1 auto
Sélectionnez la méthode souhaitée à l'aide du
sélecteur de mode.
POSITION DU
Mode
SÉLECTEUR
M
M
A
A
- Sélection du mode automatique
H1 manuel H1 auto
Sélectionnez-le à l'aide du sélecteur de mode
automatique.
POSITION DU
SÉLECTEUR
Auto
P1
P1
P2
P2
A1
A2
B1
B2
Status
Power
H2 manuel H2 auto
V auto
FONCTION
Sélectionne la zone 1 de détection
horizontale.
Sélectionne la zone 2 de détection
horizontale.
(Paramètre usine par défaut)
—
H2 manuel H2 auto
V auto
FONCTION
Sélectionne le mode manuel.
Sélectionne le mode automatique.
(Paramètre usine par défaut)
H2 manuel H2 auto
V auto
FONCTION
Permet d'activer l'apprentissage
automatique.
(Paramètre usine par défaut)
Permet d'activer le repérage
automatique.
- Sélection de la sensibilité de détection
H1 manuel H1 auto
Définissez la sensibilité de la détection à l'aide des sélecteurs
SIZE (taille) et SENS (sensibilité) comme décrit dans le tableau
suivant.
POSITION DU
SÉLECTEUR
Size
S
M
L
Sens.
H
M
L
DÉFINITION MANUELLE DE
5-2
LA ZONE DE DÉTECTION
HORIZONTALE
H1 manuel H1 auto
Définissez une zone de détection en éventail à l'aide du
commutateur rotatif d'alignement grossier et du potentiomètre de
réglage fin.
- Commutateur rotatif d'alignement grossier
Vous pouvez spécifier le rayon dans une plage de 0 à 30 m par
paliers de 2 m.
Le fait de placer sur 0 m le commutateur rotatif d'alignement
supprime la zone de détection.
Exemple : Si vous spécifiez "Distance de détection en zone
A : 30 m" et "Distance de détection en zone B : 14 m" dans un
endroit où le rayon est de 30 m ou plus sans obstacle dans
la zone de détection, vous obtiendrez les zones de détection
suivantes.
: Zone de détection
- 10 -
H2 manuel H2 auto
FONCTION
Environ 150 mm ou
S
plus
Environ 300 mm ou
M
plus (Paramètre usine
par défaut)
Environ 1 000 mm
L
ou plus
Environ 500 mm ou
H
plus
Environ 1 000 mm ou
M
plus (Paramètre usine
par défaut)
Environ 2 000 mm
L
ou plus
H2 manuel H2 auto
Zone
Zone
Zone
B2
B1
A1
7 m
14 m
30 m
Area B
Area A
16
16
12
12
20
24
8
8
4
28
4
0
0
Paramètre usine par défaut : 30 m
V auto
Ce sélecteur
permet de
spécifier la
largeur de
l'objet cible
devant être
détecté.
Ce sélecteur
spécifie la
distance qu'un
objet doit
parcourir avant
d'être considéré
comme un
intrus.
V auto
Zone
A2
15 m
20
24
28
