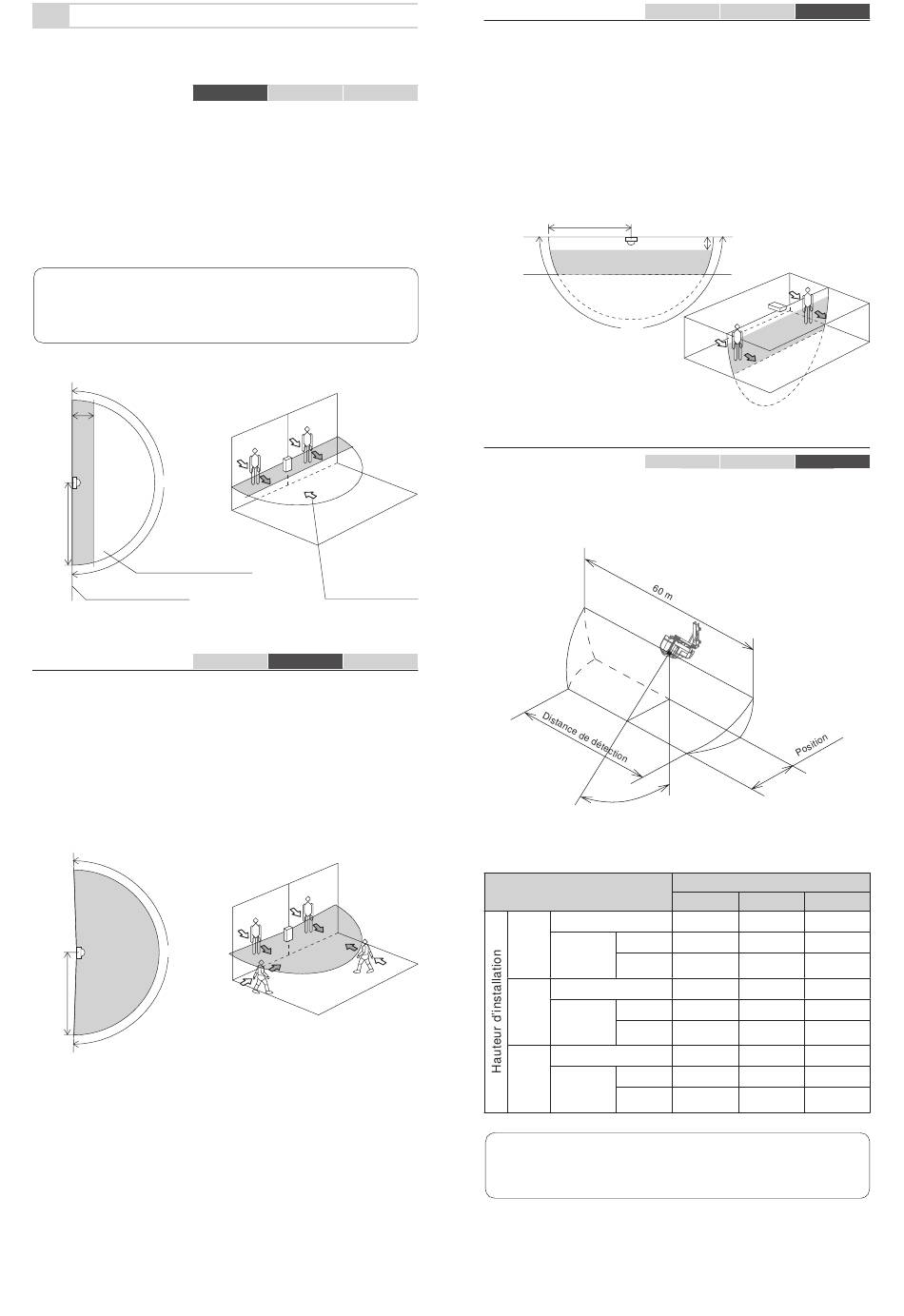

2-2 TYPES DE MODE DE DÉTECTION
La méthode de détection comprend les trois modes de
fonctionnement, zone 1 de détection horizontale, zone 2 de
détection horizontale et zone de détection verticale.
- Zone 1 de détection horizontale
H1
Ce mode permet de définir une zone de détection en éventail
dans le sens horizontal avec un rayon maximal de 30 m, avec un
angle de divergence de 180 degrés et une largeur de 1 m.
Ce mode permet de détecter l'intrusion d'un objet qui apparaît à
partir de l'arrière du détecteur ou d'une position située à 1 m
maximum de la ligne d'installation du détecteur et qui se dirige
vers l'avant du détecteur.
Le Redscan déclenchera la sortie d'alarme 1 minute après la
détection initiale et tant que l'objet détecté reste dans la zone de
détection.
Attention>>
Ce mode ne permet pas de détecter un objet qui apparaît
à une position distante de plus d'1 m par rapport à la ligne
d'installation du détecteur.
1 m
180°
30 m
Un objet qui apparaît dans
cette zone n'est pas détecté.
Ligne d'installation du
détecteur
- Zone 2 de détection horizontale
H1
Ce mode permet de définir une zone de détection en éventail
dans le sens horizontal avec un rayon maximal de 30 m, avec un
angle de divergence de 190 degrés.
Ce mode permet de détecter une intrusion dans la zone de
détection à partir de n'importe quelle direction.
Le Redscan déclenchera la sortie d'alarme 1 minute après la
détection initiale et tant que l'objet détecté reste dans la zone de
détection.
190°
30 m
H2
V
Un objet qui pénètre
de cette direction
n'est pas détecté.
H2
V
- 4 -
- Zone de détection verticale
Ce mode permet de définir une zone de détection en éventail
dans le sens vertical avec un rayon maximal de 30 m, avec un
angle de divergence de 180 degrés.
Ce mode crée une zone de non détection de 1,5 m (*1) juste
devant l'unité afin d'éviter de possibles fausses alarmes causées
par des oiseaux ou des obstacles proches de l'unité.
La hauteur d'installation recommandées est de 4 m à 15 m.
Ce mode détectera un objet qui traverse la zone de détection.
*1: Le logiciel d'installation en option Redscan Manager peut
modifier cette valeur ou annuler la "zone de non détection"
pour des utilisations spécifiques.
30 m
Hauteur de
montage
Surface
du sol
180°
- Zone de détection verticale lorsque le produit est installé avec un angle
Lorsque vous avez installé cet produit avec un angle à l'aide
du support de fixation en angle réglable en option, la zone de
détection varie comme indiqué ci-dessous en fonction de la
hauteur et de l'angle d'installation.
Angle de montage
Relation entre la "distance de détection" et la hauteur et
l'angle de montage. Voir le diagramme ci-dessus.
Position
Distance
Marchant
4 m
de
Rampant
détection
Position
Distance
Marchant
8 m
de
Rampant
détection
Position
Distance
Marchant
12 m
de
Rampant
détection
Remarque>>
Une personne qui court peut ne pas être détectée si l'angle
de montage est de 0 degré.
H1
H2
V
1,5 m
H1
H2
V
Angle de montage
0°
30°
0
2,3
59
59
57
55
0
4,6
58
57
53
51
0
6,9
55
53
50
48
Unité : m
45°
4,0
59
53
8,0
56
48
12,0
49
46
