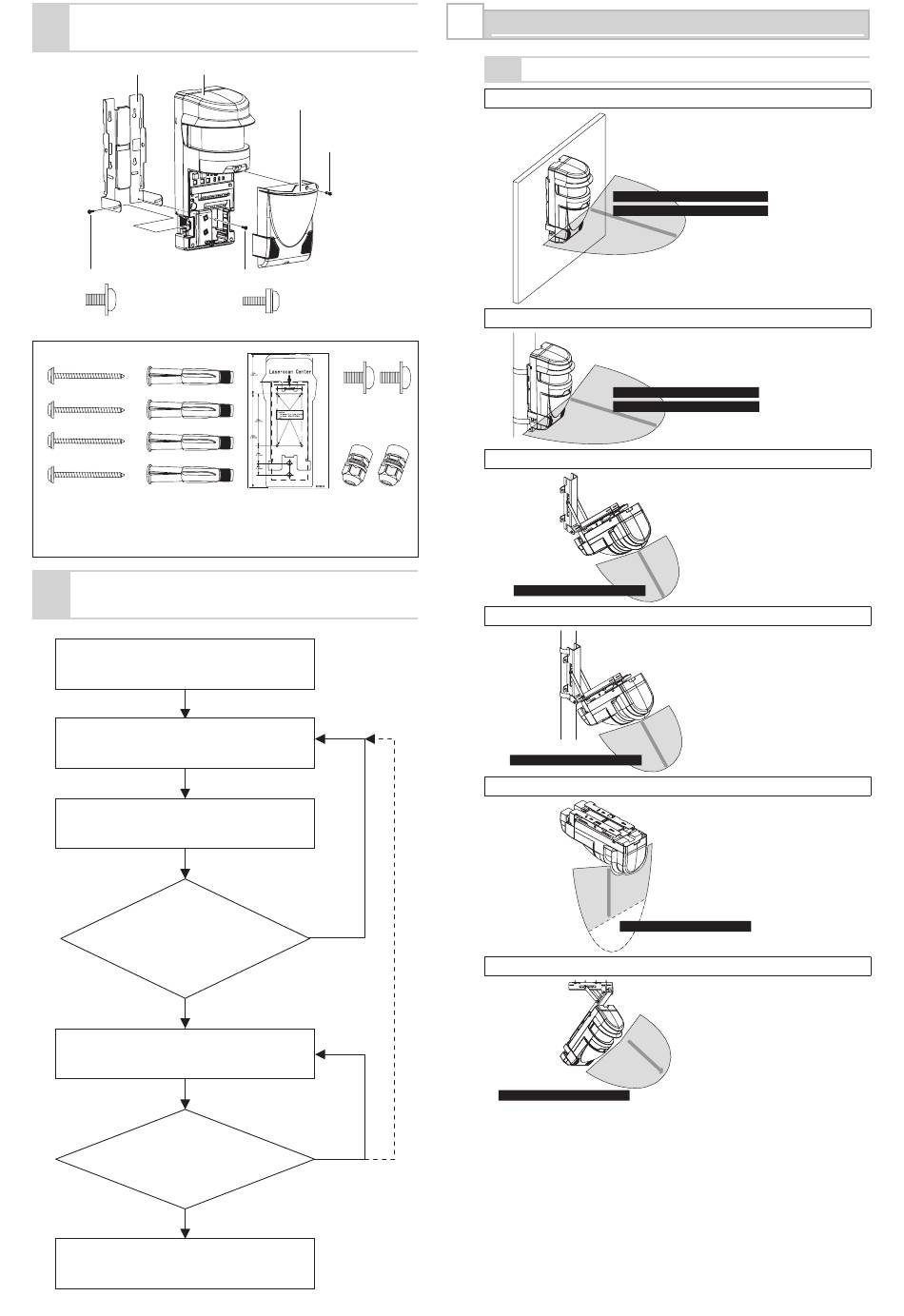

IDENTIFICATION DE PIÈCES
1-3
DÉTACHÉES
Support de fixation
Unité principale
Vise de réglage de l'angle
Accessoires> >
4 vis (pour la
4 ancres
fixation du support
pour le
de fixation)
mur
ORGANIGRAMME DE FLUX DE
1-4
TRAVAIL D'INSTALLATION
Choisissez le mode de zone de
détection et l'emplacement d'installation.
(Reportez-vous à 2)
Montage et réglage des angles.
(Reportez-vous à 3)
Câblage et mise en marche.
(Reportez-vous à 4)
Confirmation de l'emplacement
du plan du laser.
(Reportez-vous à 3-4)
OK
Ajustement de zone
(Reportez-vous à 5, 6)
Test de mouvement et
confirmation de la zone de
détection. (Reportez-vous à
8-1)
OK
Achèvement
Cache
Vis de fixation du cache
Vis de fixation de l'unité principale
2 vis
(pièces de
rechange)
1 gabarit de trous
2 manchons de
de fixation
câble
(imprimé à
l'intérieur de la
boîte en carton)
NG
NG
2
TYPES DE MÉTHODE D'INSTALLATION ET ZONES DE DÉTECTION
2-1 TYPES DE MÉTHODE D'INSTALLATION
Faisceau laser
Installation avec un angle par rapport à un mur
Méthode de détection
Zone de détection verticale
Installation avec un angle par rapport à un mât
Méthode de détection
Zone de détection verticale
Installation sur un plan de plafond
Installation avec un angle par rapport à un plan de plafond
Méthode de détection
Zone de détection verticale
- 3 -
Installation sur un mur
Méthode de détection
Zone 1 de détection horizontale
Zone 2 de détection horizontale
Faisceau laser
Installation sur un mât
Le support est un article en option.
Méthode de détection
Zone 1 de détection horizontale
Zone 2 de détection horizontale
Le support est un article en option.
Faisceau laser
Le support est un article en option.
Faisceau laser
Faisceau laser
Méthode de détection
Zone de détection verticale
Le support est un article en option.
Faisceau laser
