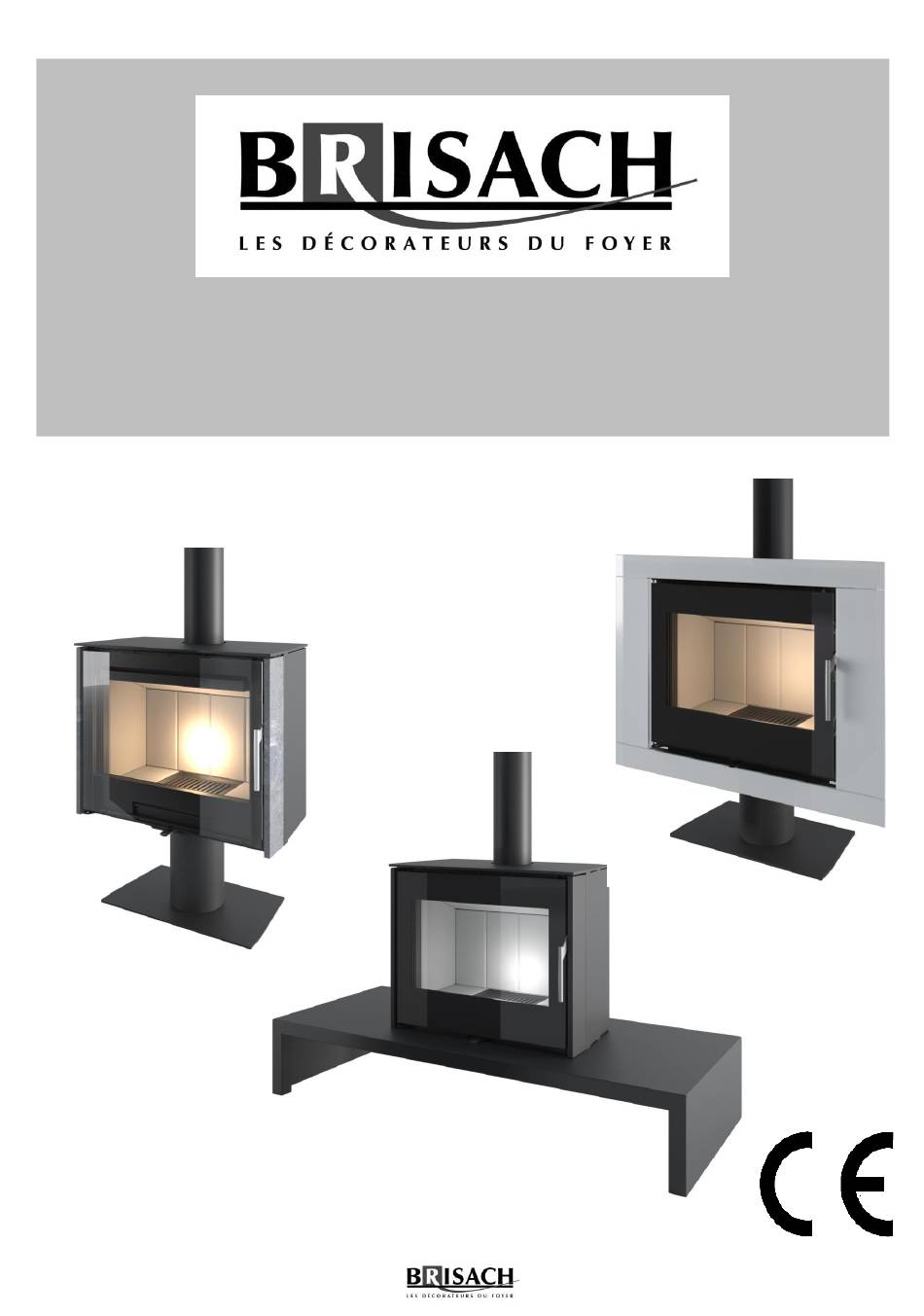

Notice d'utilisation, d'entretien et d'assemblage
LITHO-MEDIA
Modèle présenté
MEDIA Verre blanc
Modèle présenté
LITHO Pierre bleue sablée
Modèle présenté
LITHO Acier sur banc
Notice utilisateur " -LITHO-MEDIA F 19/1" – Version de 20 pages du 15/07/2019
.
Document non contractuel, BRISACH DESIGN S.A.S se réserve le droit de modifier ses modèles sans préavis
Publicité
Manuels Connexes pour BRISACH LITHO
Sommaire des Matières pour BRISACH LITHO
- Page 1 Modèle présenté LITHO Pierre bleue sablée Modèle présenté LITHO Acier sur banc Notice utilisateur “ -LITHO-MEDIA F 19/1” – Version de 20 pages du 15/07/2019 Document non contractuel, BRISACH DESIGN S.A.S se réserve le droit de modifier ses modèles sans préavis...
- Page 2 La responsabilité de BRISACH DESIGN S.A.S. est limitée à la fourniture de l’appareil au départ de nos entrepôts et ne pourra être retenue en cas de dégradation au cours du transport ou suite à une utilisation non conforme aux prescriptions et recommandations de la présente notice.
- Page 3 à d’autres matériaux. Déballage de l’appareil Les poêles LITHO/MEDIA sont dotés d’un emballage Pour déballer l’appareil, ôter les 4 vis basses de la bois en forme de caisse garantissant leur intégrité...
- Page 4 Le kit de finition du poêle LITHO se compose de 2 final. Pas de panachage de matériaux dans les composants des kits de finition.
- Page 5 Pour toutes dimensions supplémentaires, merci de vous reporter au § 1d. dimensions et encombrements. 2d. Dimensions et encombrements Figure 1 : LITHO sur pied O 1 50m m O 1 20m m...
- Page 6 Figure 3 : LITHO banc 1 70 1 70 1 70 Figure 4 : LITHO Grand Podium 1 70 1 70 1 70 Figure 5 : LITHO Moyen Podium 1 38 1 38 1 38 NOT LITHO-MEDIA F 19/2 Page 6 / 20...
- Page 7 3a. Base commune LITHO / MEDIA Le LITHO et le MEDIA disposent d’un corps de chauffe commun. Il est possible d’y installer un pied ou de poser le corps de chauffe via 4 pieds en plastique sur un banc ou un podium. Ci-dessous le principe de montage du pied.
- Page 8 – Corps de chaufe LITHO et MEDIA B – Pied « POD » monobloc et son kit visserie C – Déflecteur réfractaire (déjà monté) D – Grille foyère E – Habillage réfractaire F – Bac à cendres G – Commande d’ouverture de porte H –...
- Page 9 3c. Montage de LITHO (Pierre/Marbre) Assemblage du kit LITHO (Pierre/Marbre) Le montage des kits LITHO versions Pierre et Marbre consiste à faire coulisser des éléments décor rainurés Silicone (pierre et marbre) par un mouvement horizontal, dans des cornières de maintien fixées de chaque côté du poêle. La Pierre/Marbre est bloquée ensuite par une vis située sur la...
- Page 10 3f. Montage du LITHO sur banc et podium Assemblage des pieds en plastiques) Avec l’appareil sont livrés 4 pieds en plastiques qui permettront la mise en place du LITHO sur un banc ou sur un podium. Pour cela incliner l’appareil en arrière et visser les 4 pieds prévus à...
- Page 11 Composition du kit MEDIA 1) Cache sortie de buse (si sortie horizontale) 2) Plaque acier dessus 3) Visserie (fermeture des fixations du kit LITHO, x2) 4) Ensemble fixations du cadre sur le poêle (x4) 5) Cornière de propreté 6) Ensemble fixations de la cornière sur le poêle (x2) 7) Cadre décor métal + matériau décor (déjà...
- Page 12 Pour canaliser le poêle de façon horizontale : Découper la réservation de l’habillage arrière avec une scie à métaux 1er. Dévisser le cache arrière et installer la buse livrée à l’intérieur du produit Connecter la buse à l’air frais NOT LITHO-MEDIA F 19/2 Page 12 / 20...
- Page 13 4. Utilisation du poêle LITHO / MEDIA Manette de commande des entrées d’air : Le poêle LITHO/MEDIA est équipé d’une commande d’entrée d’air permettant de réguler la combustion du bois et ainsi influer sur la puissance du poêle (maxi 10 kW).
- Page 14 Pour décendrer votre poêle, rassemblez les cendres vers le centre du poêle, puis munissez-vous de la main froide et actionnez d’avant en arrière et à plusieurs reprises la commande prévue à cet effet. Ceci aura pour résultat d’activer la rotation de la grille et de libérer l’accès au cendrier. NOT LITHO-MEDIA F 19/2 Page 14 / 20...
- Page 15 Etape 4 : Rincer la vitre en prenant soin de passer votre chiffon imbibé d’eau sur toute la propre ou un essuie-tout. surface de votre vitre. Etape 5 : Sécher votre vitre pour éviter traces et encrassement prématuré au prochain allumage. NOT LITHO-MEDIA F 19/2 Page 15 / 20...
- Page 16 Etat satisfaisant du conduit : OUI - NON Entreprise de ramonage (coordonnée ou Entreprise de ramonage (coordonnée ou tampon) tampon) Nom du ramoneur : Nom du ramoneur : Signature du ramoneur : Signature du ramoneur : NOT LITHO-MEDIA F 19/2 Page 16 / 20...
- Page 17 Déclaration de conformité CE En application du règlement (UE) n°305/2011, appelé aussi RPC (Règlement Produit de Construction), la société BRISACH DESIGN S.A.S. déclare que le ou les appareils cités ci-dessous sont conformes à ce règlement et aux normes harmonisées qui s’y appliquent.
- Page 18 4. Fabricant (Nom, raison sociale, adresse) : BRISACH DESIGN S.A.S, 109 Impasse de Chavanne, 69400 ARNAS www.brisach.com, contact@brisach.com, Tél. : +33 4 74 06 53 50 5. Mandataire du fabricant : 08194 – CZ 74201 6.
- Page 19 Déclaration de conformité CE En application du règlement (UE) n°305/2011, appelé aussi RPC (Règlement Produit de Construction), la société BRISACH DESIGN S.A.S. déclare que le ou les appareils cités ci-dessous sont conformes à ce règlement et aux normes harmonisées qui s’y appliquent.
- Page 20 4. Fabricant (Nom, raison sociale, adresse) : BRISACH DESIGN S.A.S, 109 Impasse de Chavanne, 69400 ARNAS www.brisach.com, contact@brisach.com, Tél. : +33 4 74 06 53 50 5. Mandataire du fabricant : 08194 – CZ 74201 6.
