DRYPOINT
®
RA III

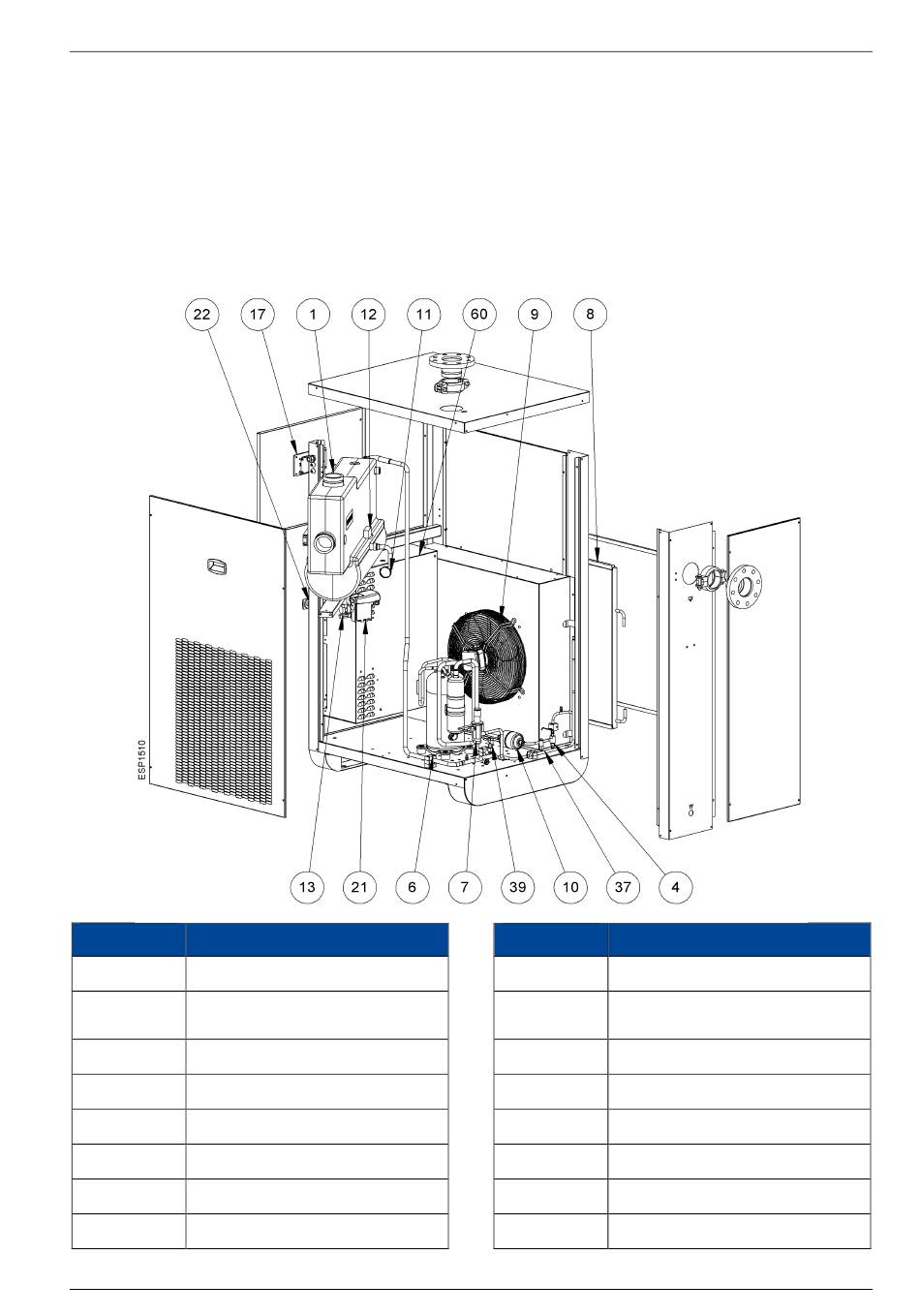

3. Informations sur le produit
3.1
Vue d'ensemble du produit
3.1.1
DRYPOINT
Nº pos.
Description / explication
[1]
Échangeur de chaleur
Pressostat réfrigérant haute
[4]
pression HPS
[6]
Compresseur réfrigérant
[7]
Vanne de by-pass gaz chaud
[8]
Condenseur
[9]
Ventilateur de refroidissement
[10]
Filtre pour fluide réfrigérant
[11]
Tube capillaire
RA III 1080, 1300
®
Manuel d'installation et d'utilisation
Nº pos.
Description / explication
[12]
Sonde de température BT1
Vanne de service du purgeur de
[13]
condensat
[17]
Interface utilisateur
[21]
Purgeur de condensat
[22]
Interrupteur MARCHE-ARRÊT
[37]
Transducteur de pression BHP
[39]
Transducteur de pression BLP
[60]
Boîtier électrique
19 | 124
