Configuration des points de données et messages sous STEP 7
La configuration des points de données s'effectue sous STEP 7 dans l'éditeur de points de
données et de messages. Vous pouvez ouvrir les deux éditeurs soit :
● par sélection du module de communication
menu contextuel "Ouvrir l'éditeur de points de données et de messages"

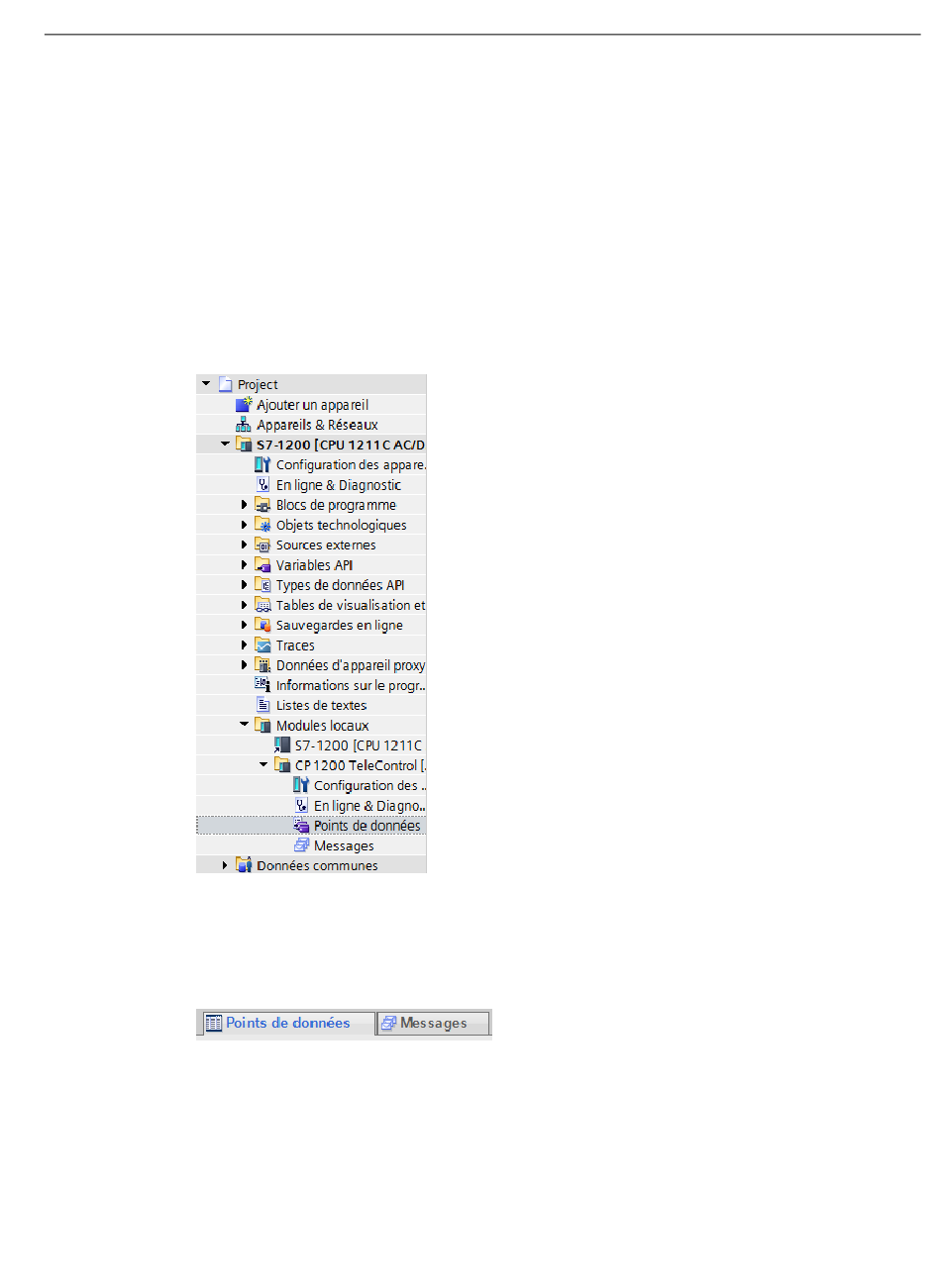

● par navigation dans le projet :
Projet > Répertoire de la station en question > Modules locaux > Module de
communication voulu
Un double clic sur l'entrée ouvre l'éditeur de points de données et de messages.
Figure 4-3
Après l'ouverture de la fenêtre de l'éditeur, vous pourrez basculer à l'aide des deux entrées
en haut à droite au-dessus du tableau entre l'éditeur de points de données et l'éditeur de
messages.
Figure 4-4
Création d'objets
L'éditeur de points de données et de messages étant ouvert, vous pouvez créer un nouvel
objet (point de données / message) par un double clic sur la première ligne du tableau qui
contient l'entrée grisée "<Ajouter objet>".
