Montage, connexion, mise en service
3.2 Montage du CP
Emplacement 1 - uniquement prévu pour la CPU.
Emplacement 2 - pour CM / CP / BusAdapter Send *
Si vous utilisez un CM PROFIBUS, vous devez l'embrocher directement à côté de la CPU qui se trouve à l'empla-
cement 1.
Emplacement 3 - pour CM / CP / BusAdapter Send *
Emplacement 4 - pour CM / CP / BusAdapter Send *
Emplacement 5 et suivants - pour périphériques
* Si vous utilisez un BusAdapter Send, il faut l'embrocher à l'emplacement directement à côté des modules périphériques.

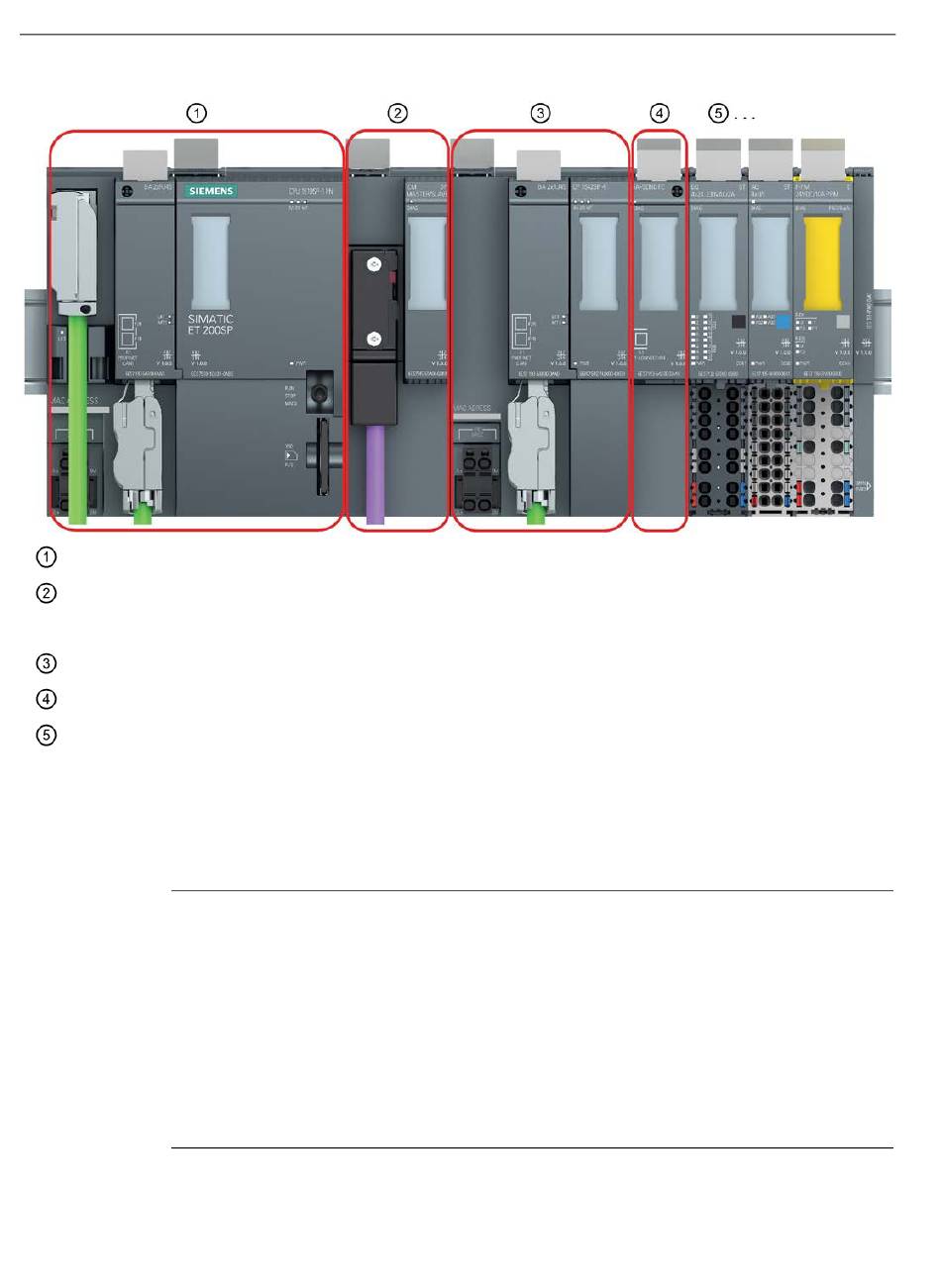

Figure 3-1 Emplacements de l'ET 200SP
Montage sur rail symétrique
Remarque
Blocage des modules sur le rail DIN symétrique
Si vous montez les modules à un endroit soumis à des sollicitations mécaniques utilisez,
pour maintenir les modules en place sur le rail DIN symétrique, des dispositifs de blocage
aux deux extrémités du groupe d'appareils, p. ex. des butées d'arrêt Siemens 8WA1808.
Les butées d'arrêt empêchent les modules de se désolidariser en cas de sollicitations
mécaniques.
En cas d'utilisation en zones ATEX ou CEIEx, veuillez tenir compte de la note à propos du
rail DIN symétrique du chapitre Consignes pour une mise en œuvre en atmosphère
explosible (Page 39).
