Détrompage
Le bornier embrochable pour la connexion X80 est réalisé de sorte à ne pouvoir être
embroché que dans une seule position. Il s'agit là d'un détrompage matériel.
Le connecteur X80 possède en outre une protection électronique contre l'inversion de
polarité.
Pour plus de caractéristiques sur l'alimentation, reportez-vous au chapitre Caractéristiques
techniques (Page 159).
2.3

Connexion pour BusAdapter

Utilisation de l'appareil uniquement avec BusAdapter
Pour la connexion à Ethernet, le CP a besoin d'un BusAdapter. Le BusAdapter ne fait pas
partie de la fourniture du CP.
L'emplacement se trouve en face avant de l'appareil.
Figure 2-2
Les adaptateurs de bus pris en charge par le CP sont indiqués au chapitre BusAdapter
(Page 169).
Vous trouverez de plus amples informations sur le montage et la connexion aux chapitres
Montage du CP (Page 42) et Connexion du CP (Page 46).
Vous trouverez le brochage de l'interface Ethernet au chapitre BusAdapter (Page 169). Pour
plus de caractéristiques techniques de l'adaptateur de bus, reportez-vous au manuel /3/
(Page 174).
CP 154xSP-1
Instructions de service, 02/2018, C79000-G8977-C426-04

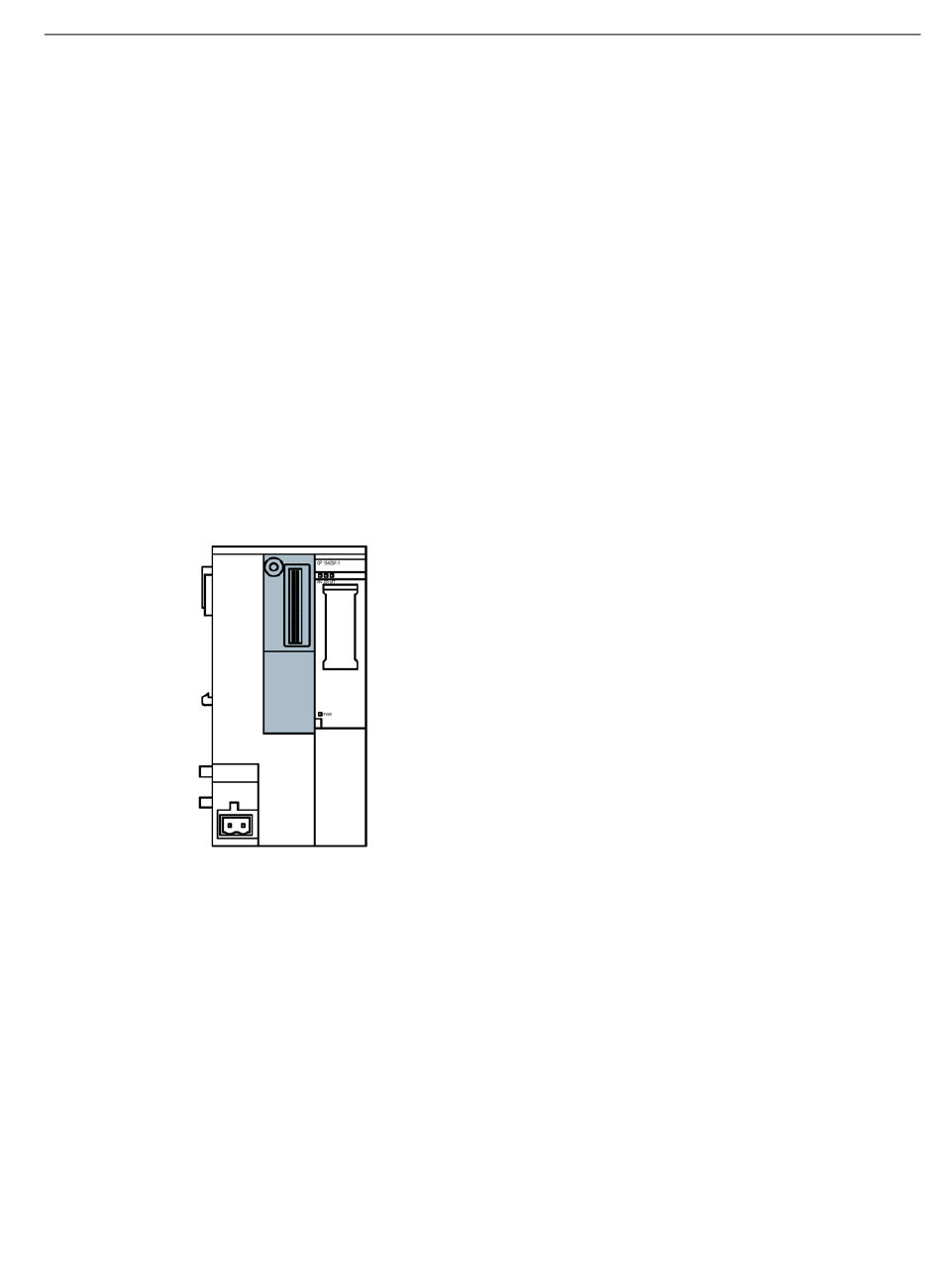

Face avant du CP, l'emplacement de l'adaptateur de bus est grisé.
