Spectral M800 Q4 Tour

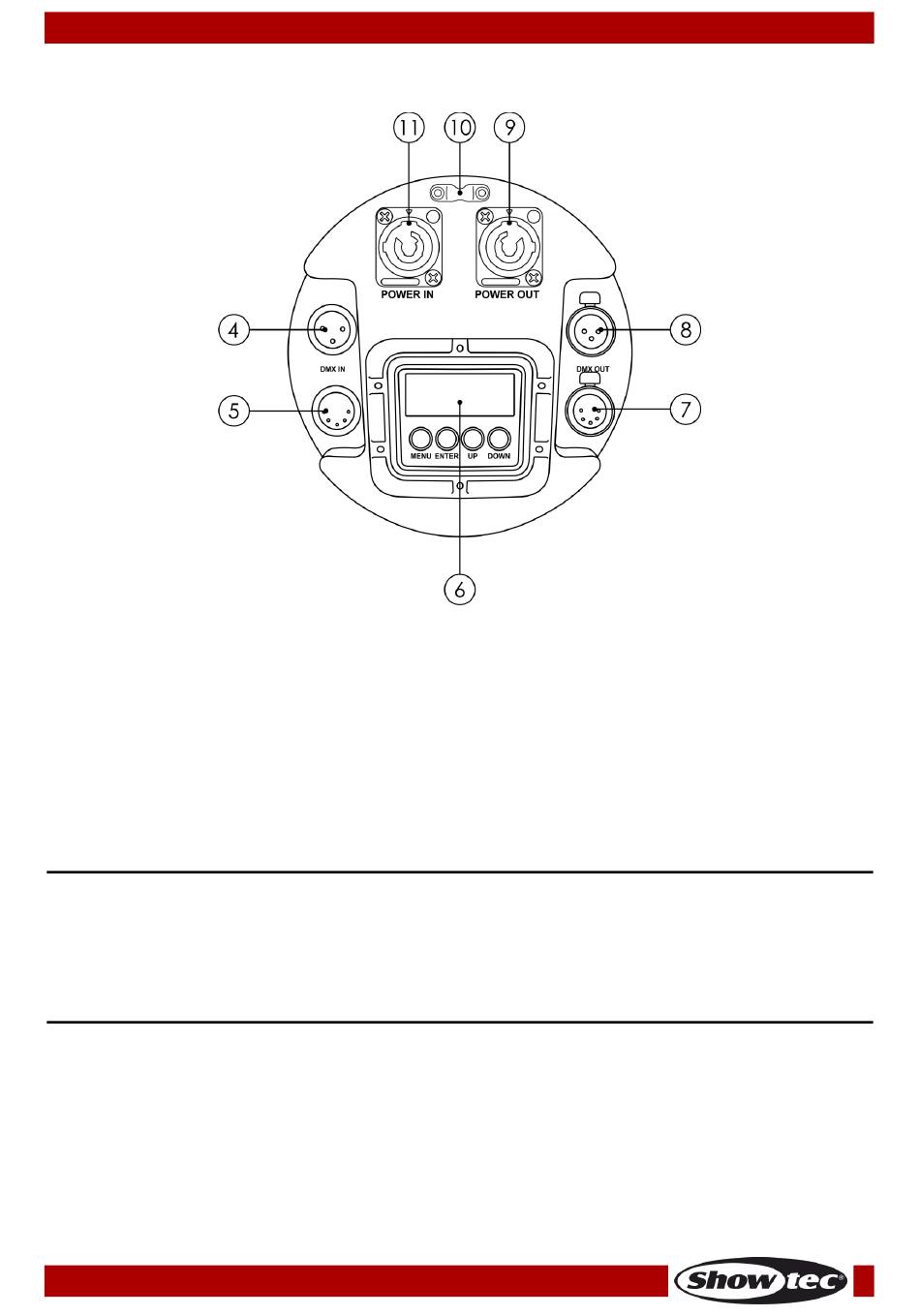

Partie arrière
Schéma 2
04) Entrée du connecteur de signal DMX à 3 broches
05) Entrée du connecteur de signal DMX à 5 broches
06) Affichage LED à 4 caractères + boutons de menu
07) Sortie du connecteur de signal DMX à 5 broches
08) Sortie du connecteur de signal DMX à 3 broches
09) Sortie du connecteur d'alimentation Powercon 100 - 240 V (grise)
10) Œillet de sécurité
11) Entrée du connecteur d'alimentation Powercon 100 - 240 V (bleue)

Installation

Retirez tout le matériel d'emballage du Spectral M800 Q4 Tour. Veillez à ce que la mousse et le plastique
de rembourrage soient complètement retirés. Branchez tous les câbles.
N'alimentez pas le système avant de l'avoir correctement configuré et connecté.
Débranchez toujours l'appareil avant d'effectuer l'entretien ou la maintenance.
Les dommages causés par le non-respect du manuel ne sont pas couverts par la garantie.
Réglage et utilisation
Suivez les indications ci-dessous, en fonction du mode d'utilisation choisi.
Avant de brancher l'appareil, assurez-vous toujours que la tension d'alimentation correspond bien à
celle du produit. N'essayez pas d'utiliser un produit fonctionnant en 120 V sur une alimentation de 230 V,
ou inversement.
Connectez l'appareil à la source d'alimentation.
Code commande : 43570
