5 Raccordements électriques
Manuel utilisateur

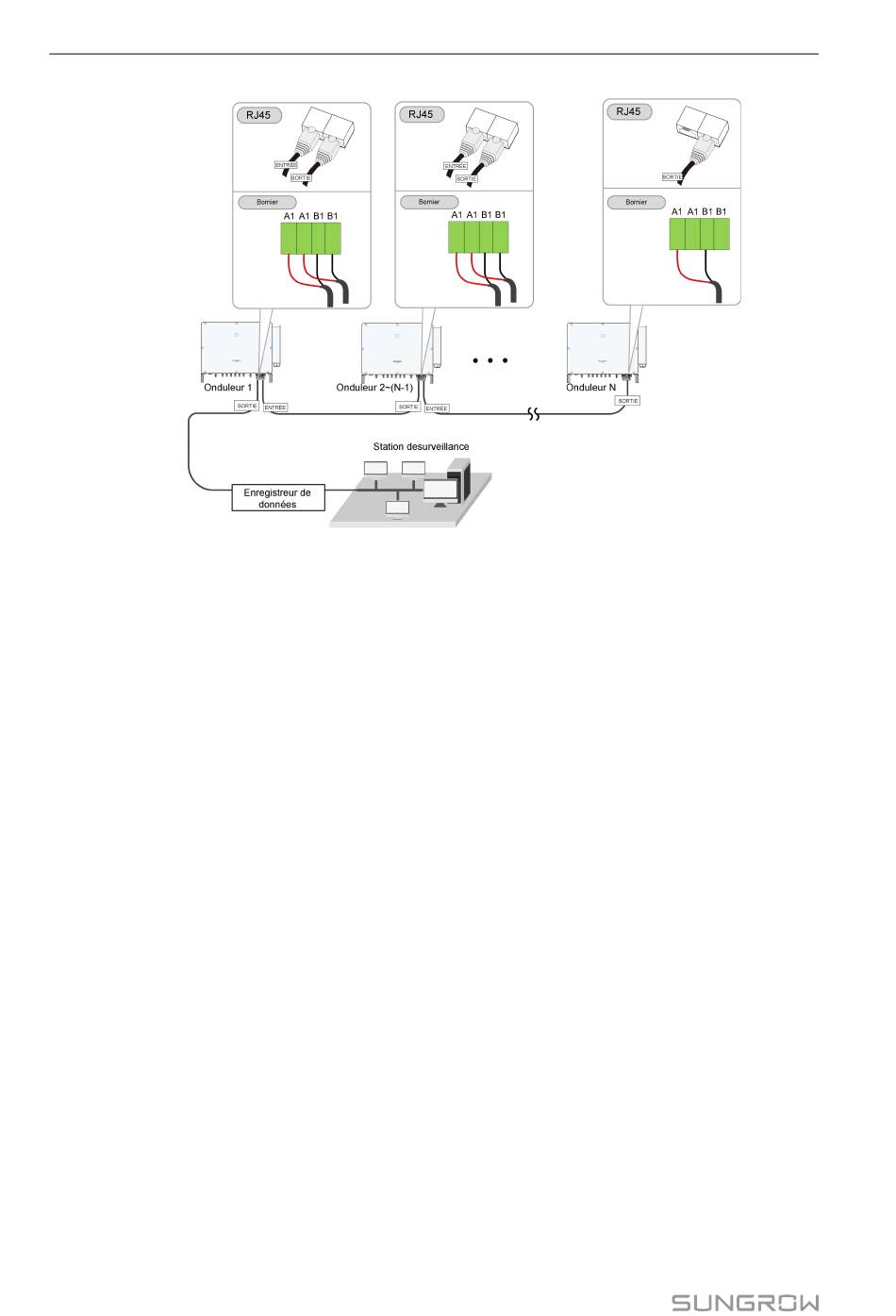

Figure 5-5 Branchement de plusieurs onduleurs
Lorsque plus de 15 onduleurs sont branchés en série, pour assurer la qualité de
communication, l'enregistreur à la première extrémité de la connexion en série doit être
équipé de résistances de 120 Ω, l'onduleur de la dernière extrémité doit être équipé d'un
interrupteur DIP (SW1), et la couche de blindage du câble de communication doit être mise
à la terre en un point.
58
