4 Montage mécanique

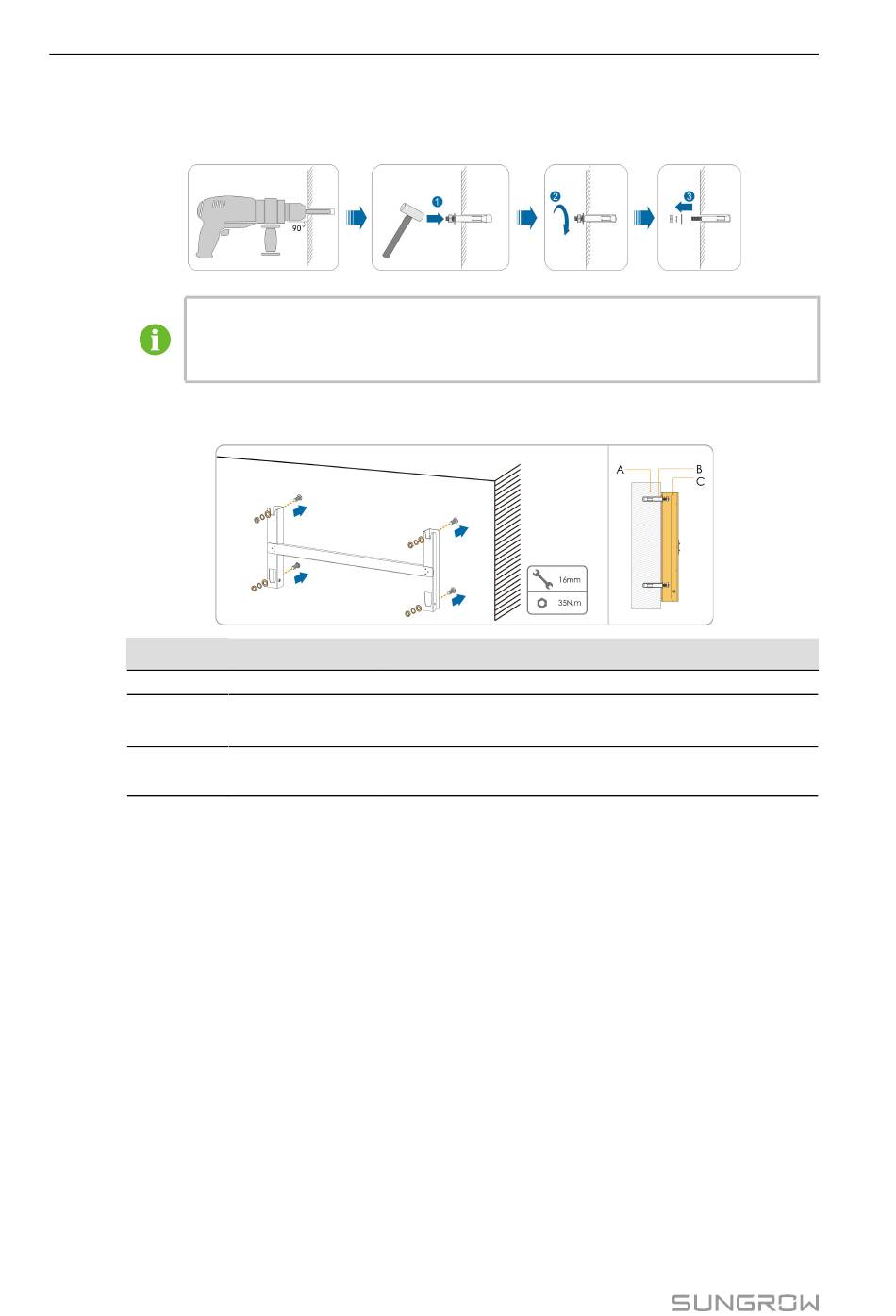

Étape 3 Insérez les boulons d'expansion dans les orifices et fixez-les avec un maillet en caoutch-
ouc. Fixez l'écrou avec une clé pour dilater le boulon. Retirez l'écrou, la rondelle élastique
et la rondelle plate et stockez-les correctement.
Après avoir retiré l'écrou, la rondelle élastique et la rondelle plate, mettez l'avant
du tube d'expansion au niveau du mur. Sinon, les supports de fixation ne
resteront pas stables sur le mur.
Étape 4 Fixez le support de montage avec les boulons d'expansion.
N°
A
B
C
- - FIN
4.6
Installation de l'onduleur
Étape 1 Sortez l'onduleur de l'emballage.
Étape 2 Levez l'onduleur en position d'installation si nécessaire (voir
Si la position d'installation n'est pas assez haute, passez cette étape.
34
Composants
Description
–
Paroi
Boulon
Fixation du boulon dans l'ordre écrou, rondelle
d'expansion
élastique, rondelle plate
Support de
–
fixation
Manuel utilisateur
""4.4.2 Transport par
palan"").
