5 Raccordements électriques
5.5.2 Procédure de câblage
Étape 1 Préparez le câble et la borne OT/DT, reportez-vous à

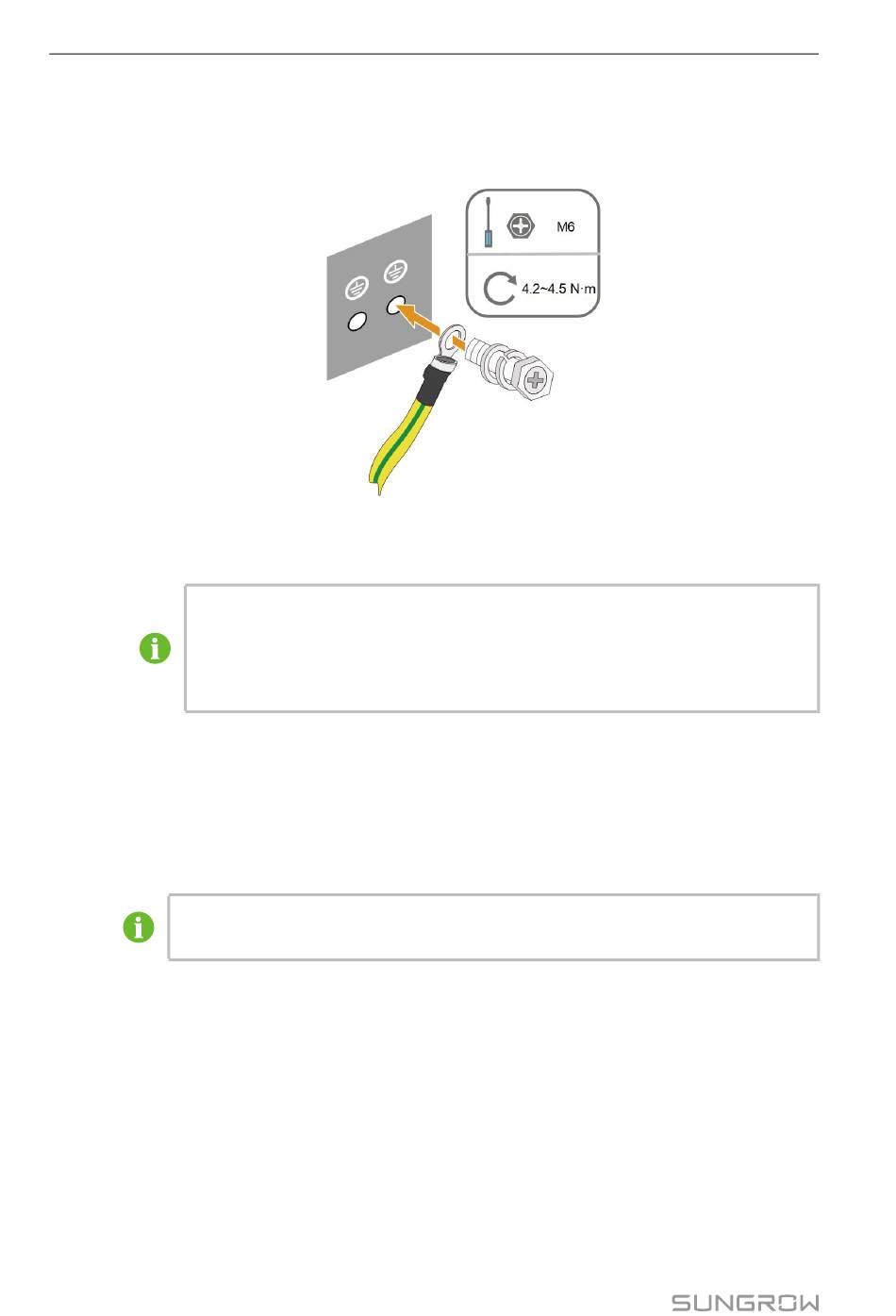

Étape 2 Retirez la vis sur la borne de terre et fixez le câble avec un tournevis.
Étape 3 Appliquez de la peinture sur la borne de mise à la terre pour assurer la résistance à la
corrosion.
Les vis de mise à la terre ont été ancrées sur le côté de l'onduleur en usine,
celles-ci ne nécessitent aucune préparation.
Il y a deux bornes de mise à la terre. Utilisez-en au moins une pour mettre à la
terre l'onduleur.
- - FIN
5.6
Branchement du câble CA
5.6.1 Exigences requises à l'alimentation CA
L'onduleur ne peut être raccordé au réseau qu'avec l'autorisation du service local
du réseau.
Avant de connecter l'onduleur au réseau, vérifiez que la tension et la fréquence du réseau
correspondent aux exigences de l'onduleur, pour cela, reportez-vous à « Données
techniques ». Si tel n'est pas le cas, contactez le distributeur d'énergie électrique pour
obtenir de l'aide.
Disjoncteur CA
Un disjoncteur indépendant ou un fusible doit être installé au niveau de la sortie de
l'onduleur afin de garantir la déconnexion en toute sécurité du réseau.
44
Manuel utilisateur
" Sertir la borne
OT/DT".
