Affectation des broches des connecteurs

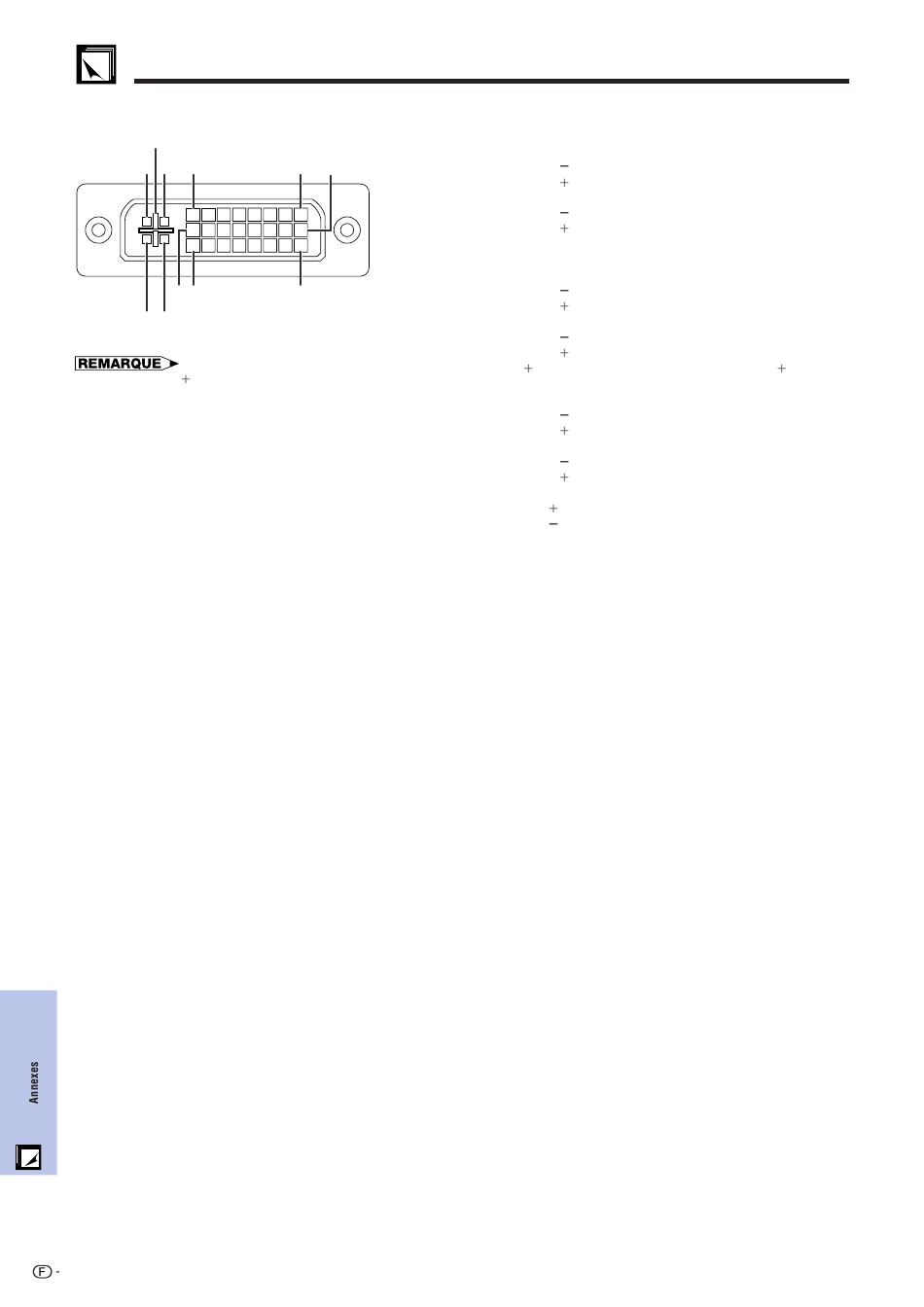

Port DVI INPUT 1: 29 broches
C5
C4 C3 24
16 8
C2 C1
• * 1 Retour pour 5 V, Hsync. et Vsync.
• * 2 Ces broches ne sont pas utilisées avec cet
appareil.
50
Entrée DVI
No. broche Nom
1 T.M.D.S. Donnée 2
17 9
2 T.M.D.S. Donnée 2
3 T.M.D.S. Donnée 2/4 blindage
4 T.M.D.S. Donnée 4 *
5 T.M.D.S. Donnée 4 *
6 Horloge DDC
7 Données DDC
8 Sync. verticale
9 T.M.D.S. Donnée 1
1
10 T.M.D.S. Donnée 1
11 T.M.D.S. Donnée 1/3 blindage
12 T.M.D.S. Donnée 3 *
13 T.M.D.S. Donnée 3 *
14 Alimentation
15 Masse*
16 Détection de broche active
17 T.M.D.S. Donnée 0
18 T.M.D.S. Donnée 0
19 T.M.D.S. Donnée 0/5 blindage
20 T.M.D.S. Donnée 5 *
21 T.M.D.S. Donnée 5 *
22 T.M.D.S. Blindage horloge
23 T.M.D.S. Horloge
24 T.M.D.S. Horloge
C1 Entrée analogique, rouge
C2 Entrée analogique, vert
C3 Entrée analogique, bleu
C4 Sync. horizontale
C5 Masse
Entrée en composantes (COMPONENT)
No. broche Nom
1 Pas de connexion
2 Pas de connexion
3 Pas de connexion
4 Pas de connexion
5 Pas de connexion
6 Pas de connexion
7 Pas de connexion
8 Pas de connexion
9 Pas de connexion
10 Pas de connexion
11 Pas de connexion
12 Pas de connexion
13 Pas de connexion
14 Pas de connexion
15 Masse
16 Pas de connexion
17 Pas de connexion
18 Pas de connexion
19 Pas de connexion
20 Pas de connexion
21 Pas de connexion
22 Pas de connexion
23 Pas de connexion
24 Pas de connexion
C1 Entrée analogique Pr
C2 Entrée analogique Y
C3 Entrée analogique Pb
C4 Pas de connexion
C5 Masse
Entrée RVB
No. broche Nom
1
2
3
2 4
2 5
6
7
8
9
10
11
2
12
2
13
5 14
1
15
16
17
18
19
2 20
2
21
22
23
24
C1
C2
C3
C4
C5
Pas de connexion
Pas de connexion
Pas de connexion
Pas de connexion
Pas de connexion
Horloge DDC
Données DDC
Sync. verticale
Pas de connexion
Pas de connexion
Pas de connexion
Pas de connexion
Pas de connexion
Alimentation 5
Masse
Pas de connexion
Pas de connexion
Pas de connexion
Pas de connexion
Pas de connexion
Pas de connexion
Pas de connexion
Pas de connexion
Pas de connexion
Entrée analogique, rouge
Entrée analogique, vert
Entrée analogique, bleu
Sync. horizontale
Masse
