MANUEL DE CONFIGURATION
Raccordement et affectation des broches .......................................2
Spécifi cations et réglages des commandes RS-232C .....................4
Utilisation du projecteur à l'aide du protocole PJLink
Confi guration de l'environnement du réseau du projecteur .........11
Commande du projecteur par un réseau LAN ................................17
Réinitialisation du compteur d'heures de la lampe du projecteur
Résolution des problèmes ................................................................24
1. Connexion du projecteur à un ordinateur ............................................. 12
2. Spécifi cation d'une adresse IP pour l'ordinateur ................................ 13
3. Confi guration d'une connexion réseau pour le projecteur ................... 15
Commande du projecteur par Internet Explorer ...................................... 17
Vérifi cation de l'état du projecteur (Status) .............................................. 18
Commande du projecteur (Control) .......................................................... 18
Confi guration et réglage du projecteur (Settings & Adjustments) ............ 19
Paramétrage de la sécurité (Network – Security) ..................................... 19
Réglages généraux du réseau (Network – General) ................................. 20
Paramétrage pour l'envoi d'e-mail en cas d'erreur
(Mail – Originator Settings) ............................................................. 20
Paramétrage des messages d'erreur et des adresses du destinataire
auquel l'e-mail doit être envoyé en cas d'erreur
(Mail – Recipient Settings) .............................................................. 21
Réglage des éléments d'erreur et de l'URL qui s'affi cheront lorsqu'une
erreur se produit (Service & Support – Access URL) ..................... 21
par LAN ......................................................................................22

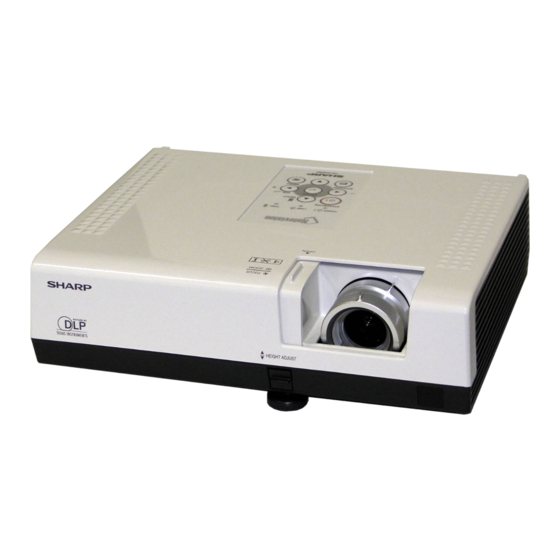

PROJECTEUR DE DONNÉES
MODÈLE
PG-D3550W
PG-D3050W
PG-D2870W
TM
...............10
Publicité
Table des Matières
Manuels Connexes pour Sharp PG-D3550W
Sommaire des Matières pour Sharp PG-D3550W
- Page 1 PROJECTEUR DE DONNÉES MODÈLE PG-D3550W PG-D3050W PG-D2870W MANUEL DE CONFIGURATION Raccordement et affectation des broches ........2 Spécifi cations et réglages des commandes RS-232C .....4 Utilisation du projecteur à l'aide du protocole PJLink ....10 Confi guration de l'environnement du réseau du projecteur ..11 1.
-
Page 2: Raccordement Et Affectation Des Broches
Raccordement et affectation des broches Prises d'entrée COMPUTER/COMPONENT et de sortie COMPUTER/COMPONENT : Mini connecteur femelle D-sub à 15 broches Entrée/Sortie COMPUTER Entrée/Sortie COMPONENT N° de Signal N° de Signal broche broche Entrée vidéo (rouge) PR (CR) Entrée vidéo (vert/synchro sur vert) Entrée vidéo (bleu) PB (CB) Pas raccordé... - Page 3 Raccordement et affectation des broches Connexion recommandée pour le câble RS-232C : Connecteur femelle D-sub à 9 broches N° de Signal N° de Signal broche broche Remarque • Selon le périphérique de contrôle utilisé, il pourra être nécessaire de raccorder la broche 4 et la broche 6 sur le périphérique de contrôle (par exemple un ordinateur).
-
Page 4: Spécifi Cations Et Réglages Des Commandes Rs-232C
Spécifi cations et réglages des commandes RS-232C Commande par l'ordinateur Un ordinateur peut être utilisé pour exécuter les commandes depuis un ordinateur relié au projecteur par un câble série RS-232C (type croisé, disponible dans le commerce). (Voir page 24 du mode d'emploi du projecteur pour le raccordement.) Conditions de communication Réglez les paramètres du port série de l'ordinateur sur ceux du tableau. - Page 5 Durée de vie (pourcentage) T N A M _ _ _ 1 PGD3550W/PGD3050W/PGD2870W Vérifi cation Nom Modèle M N R D _ _ _ 1 PG-D3550W/PG-D3050W/PG-D2870W Vérifi cation Nom Modèle Réglage de Nom du Projecteur 1 P J N 1 * OK ou ERR (quatre premiers caractères) *1...
- Page 6 Spécifi cations et réglages des commandes RS-232C RETOUR CONTENUS DE COMMANDES COMMANDE PARAMÉTRE Mode veille (ou temps de Sous tension démarrage de 30 secondes) R A S V _ _ _ 1 OK ou ERR Redimensionner S-VIDEO Normal R A S V _ _ _ 2 OK ou ERR 16:9 R A S V _ _ 1 0 OK ou ERR Zoom Zone...
- Page 7 Spécifi cations et réglages des commandes RS-232C RETOUR CONTENUS DE COMMANDES COMMANDE PARAMÉTRE Mode veille (ou temps de Sous tension démarrage de 30 secondes) R C P S _ _ 1 0 OK ou ERR HDMI Entrée Mode Image Standard R C P S _ _ 1 1 OK ou ERR Présentation R C P S _ _ 1 2 OK ou ERR...
- Page 8 Spécifi cations et réglages des commandes RS-232C RETOUR CONTENUS DE COMMANDES COMMANDE PARAMÉTRE Mode veille (ou temps de Sous tension démarrage de 30 secondes) C M C S _ _ 1 1 OK ou ERR Réglage C.M.S. En service C M C S _ _ 0 0 OK ou ERR Hors service C M H R _ C.M.S.
- Page 9 Spécifi cations et réglages des commandes RS-232C RETOUR CONTENUS DE COMMANDES COMMANDE PARAMÉTRE Mode veille (ou temps de Sous tension démarrage de 30 secondes) M E L A _ _ _ 1 OK ou ERR Langue English M E L A _ _ _ 2 OK ou ERR Deutsch M E L A _ _ _ 3 OK ou ERR Español...
-
Page 10: Utilisation Du Projecteur À L'aide Du Protocole Pjlink
Demande du nom du fabricant N F 1 _ ? SHARP Demande du nom du produit N F 2 _ ? PG-D3550W/PG-D3050W/PG-D2870W Demande d'autres informations N F O _ ? Non utilize Demande d'informations sur la classe C L S S _ ? * Vous pouvez régler «... -
Page 11: Confi Guration De L'environnement Du Réseau Du Projecteur
Confi guration de l'environnement du réseau du projecteur Le fonctionnement de base du projecteur via le réseau est décrit ci-dessous. Si le réseau est déjà installs, les réglages de réseau devront être changés sur le projecteur. Adressez-vous à l'administrateur du réseau pour ces réglages. Vous pouvez effectuer des réglages réseau à... -
Page 12: Connexion Du Projecteur À Un Ordinateur
Confi guration de l'environnement du réseau du projecteur 1. Connexion du projecteur à un ordinateur Etablissement d'une connexion bi-univoque entre le projecteur et l'ordinateur. Avec un câble LAN disponible dans le commerce (câble UTP, Catégorie 5, type croisé) vous pouvez confi... -
Page 13: Spécifi Cation D'une Adresse Ip Pour L'ordinateur
Confi guration de l'environnement du réseau du projecteur 2. Spécifi cation d'une adresse IP pour l'ordinateur Les réglages qui doivent être effectués dans ® Windows Vista sont décrits ci-dessous. Connectez-vous au réseau par le compte de l'administrateur de l'ordinateur. Cliquez sur le bouton « start » (démarrer) et cliquez sur «... - Page 14 Confi guration de l'environnement du réseau du projecteur Cliquez sur « Internet Protocol Version 4 (TCP/IPv4) » (Protocole Internet Version 4 (TCP/IPv4) ), puis sur le bouton « Properties » (Propriétés). Confi rmez ou changez l'adresse IP sur l'ordinateur utilisé. 1 Confi...
-
Page 15: Confi Guration D'une Connexion Réseau Pour Le Projecteur
Confi guration de l'environnement du réseau du projecteur 3. Confi guration d'une conne- xion réseau pour le projecteur Les réglages de paramètres comme l'adresse IP et le masque de sous-réseau sont compatibles avec le réseau existant. Réglez chaque élément sur le projecteur comme suit. - Page 16 Confi guration de l'environnement du réseau du projecteur L'écran de réglage TCP/IP apparaît, et les réglages de réseau peuvent être effectués pour le projecteur. Paramètres Exemple de réglage/Remarques New Password Vous pouvez régler le mot de passe (Nouveau mot pour protéger le réglage TCP/IP. de passe) DHCP Client Sélectionnez «...
-
Page 17: Commande Du Projecteur Par Un Réseau Lan
Commande du projecteur par un réseau LAN Après avoir connecté le projecteur à votre réseau, saisissez l'adresse IP du projecteur dans « Address » (Adresse) sur Internet Explorer (Version 6.0 ou ultérieure) en utilisant un ordinateur du réseau pour démarrer un écran de réglage, ce qui permettra de contrôler le projecteur depuis le réseau. Commande du projecteur par Internet Explorer Terminez les connexions au périphérique... -
Page 18: Vérifi Cation De L'état Du Projecteur (Status)
Commande du projecteur par un réseau LAN Vérifi cation de l'état du Commande du projecteur projecteur (Status) (Control) Sur cet écran vous pouvez piloter le projecteur. Les paramètres suivants peuvent être contrôlés : Sur cet écran, vous pouvez vérifi er l'état •... -
Page 19: Confi Guration Et Réglage Du Projecteur (Settings & Adjustments)
Commande du projecteur par un réseau LAN Confi guration et réglage du Paramétrage de la sécurité projecteur (Settings & Adjustments) (Network – Security) Exemple : Affi chage de l'écran « Picture » (Image) pour COMPUTER1 Sur ces écrans vous pouvez paramétrer et régler le projecteur. -
Page 20: Réglages Généraux Du Réseau
(Serveur SMTP) SMTP pour la transmission d'e-mail. Name (Nom Ex. 1 : 192.168.150.253 du projecteur) Ex. 2 : smtp123.sharp.co.jp Auto Logout Réglage du délai nécessaire pour que * Si vous utilisez un nom de domaine, Time (Délai de le projecteur se déconnecte effectuez les réglages pour le serveur... - Page 21 Commande du projecteur par un réseau LAN Paramétrage des messages Réglage des éléments d'erreur et des adresses du d'erreur et de l'URL qui destinataire auquel l'e-mail doit s'affi cheront lorsqu'une être envoyé en cas d'erreur erreur se produit (Service & (Mail –...
-
Page 22: Réinitialisation Du Compteur D'heures De La Lampe Du Projecteur Par Lan
Réinitialisation du compteur d'heures de la lampe du projecteur par LAN Si le projecteur est connecté à un réseau, vous pouvez utiliser le programme de communication pour envoyer une commande afi n de réinitialiser le compteur d'heure de la lampe. L'exemple ci-dessous utilise Windows ®... - Page 23 Réinitialisation du compteur d'heures de la lampe du projecteur par LAN Cliquez sur « Properties » (Propriétés) dans le menu « File » (Fichier). Cliquez sur l'onglet « Settings » (Réglages), puis cliquer sur « ASCII Setup » (Confi guration ASCII).
-
Page 24: Résolution Des Problèmes
Résolution des problèmes La communication ne peut pas être établie avec le projecteur. Lorsque le projecteur est raccordé à un ordinateur par une connexion série Assurez-vous que la borne RS-232C du projecteur et celle de l'ordinateur, ou la commande disponible dans le commerce, sont reliées correctement. Assurez-vous que le câble RS-232C est bien un câble croisé. - Page 25 Résolution des problèmes Prenez les mesures suivantes pour vérifi er les réglages de réseau de l'ordinateur. 1. Ouvrez l'invite de commande. 2000 : Cliquez sur « start » (démarrer) ➔ « Programs » • Dans le cas de Windows ® (Programmes) ➔...
- Page 26 Résolution des problèmes Vérifi ez si le protocole « TCP/IP » fonctionne correctement avec la commande « PING ». Vérifi ez aussi si l'adresse IP est spécifi ée. 1. Ouvrez l'invite de commande. 2000 : Cliquez sur « start » (démarrer) ➔ « Programs » •...
