Branchement du projecteur
Branchement du projecteur sur un équipement vidéo
Vous pouvez brancher le projecteur à un magnétoscope, un lecteur de disque laser ou un autre appareil audiovisuel.
ATTENTION
• Mettez toujours le projecteur hors tension avant de raccorder des appareils audiovisuels, afin de protéger le projecteur et les
équipements à raccorder.

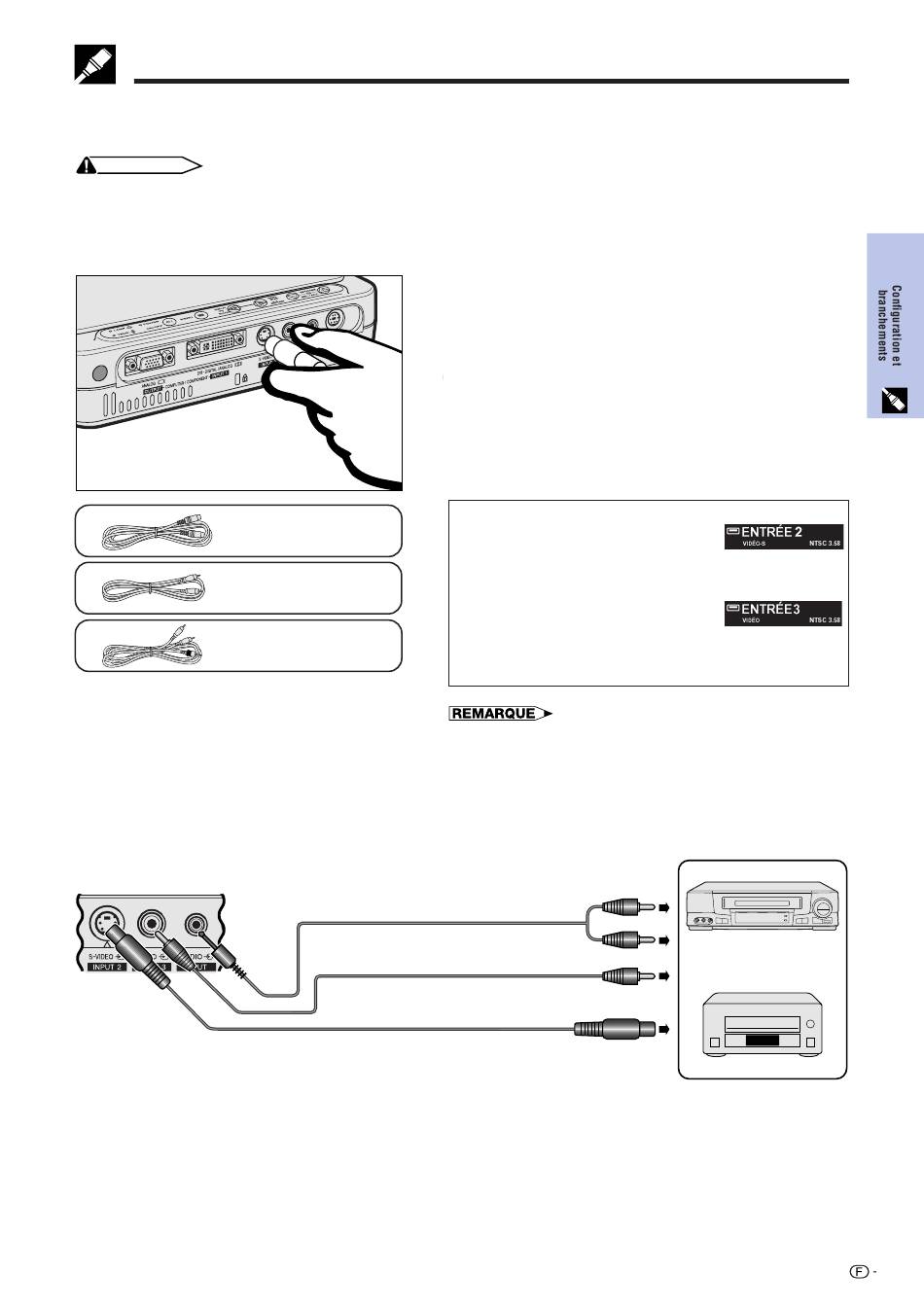

Branchement à une source vidéo (magnétoscope ou lecteur de disque laser) en utilisant l'entrée
vidéo standard
Câble vidéo-S
Câble vidéo
Câble AV
Projecteur
2
1
Câble vidéo-S
1 Branchez le câble S-vidéo fourni à la prise S-VIDEO
2 Pour utiliser le système audio intégré, branchez le câble
La prise S-VIDEO INPUT 2 utilise un système de signaux
vidéo dans lequel l'image est divisée en signal de couleur
et de luminance pour obtenir une meilleure qualité d'image.
Projection de l'image
• Lors de l'utilisation de la prise S-VIDEO
INPUT 2 sur le projecteur, appuyez sur
INPUT sur la télécommande ou sur le
projecteur et choisissez le type de signal
d'entrée ENTRÉE 2 S-VÍDEO.
• Lors de l'utilisation de la prise S-VIDEO
INPUT 3 sur le projecteur, appuyez sur
INPUT sur la télécommande ou sur le
projecteur et choisissez le type de signal
d'entrée ENTRÉE 3 VÍDEO.
• Pour obtenir une meilleure qualité de l'image, vous pouvez
utiliser la prise S-VIDEO INPUT du projecteur.
• Si votre appareil vidéo ne possède pas de prise de sortie vidéo-
S, utilisez la prise de sortie vidéo composite.
Câble AV
Vers les prises de sortie audio
Câble vidéo
Vers la prise de sortie vidéo
Vers la prise de sortie vidéo-S
INPUT 2 sur le projecteur et la prise de sortie S-vidéo
sur la source vidéo, ou connectez le câble vidéo fourni
à la prise VIDEO INPUT 3 sur le projecteur et la prise
de sortie vidéo sur la source vidéo.
AV fourni à la prise AUDIO INPUT sur le projecteur et
les prises de sortie audio sur la source vidéo.
2
Magnétoscope
ou
Lecteur de disque laser
1
