9.1 Principes de mesure
Mesure de la résistance d'isolement
Lorsqu'une haute tension DC est appliquée à un objet mesuré, un courant de
fuite circule. L'appareil de mesure de la résistance d'isolement mesure la tension
appliquée V et le courant de fuite combiné I , et calcule ensuite la résistance
d'isolement R .
Formule de calcul : R = V / I

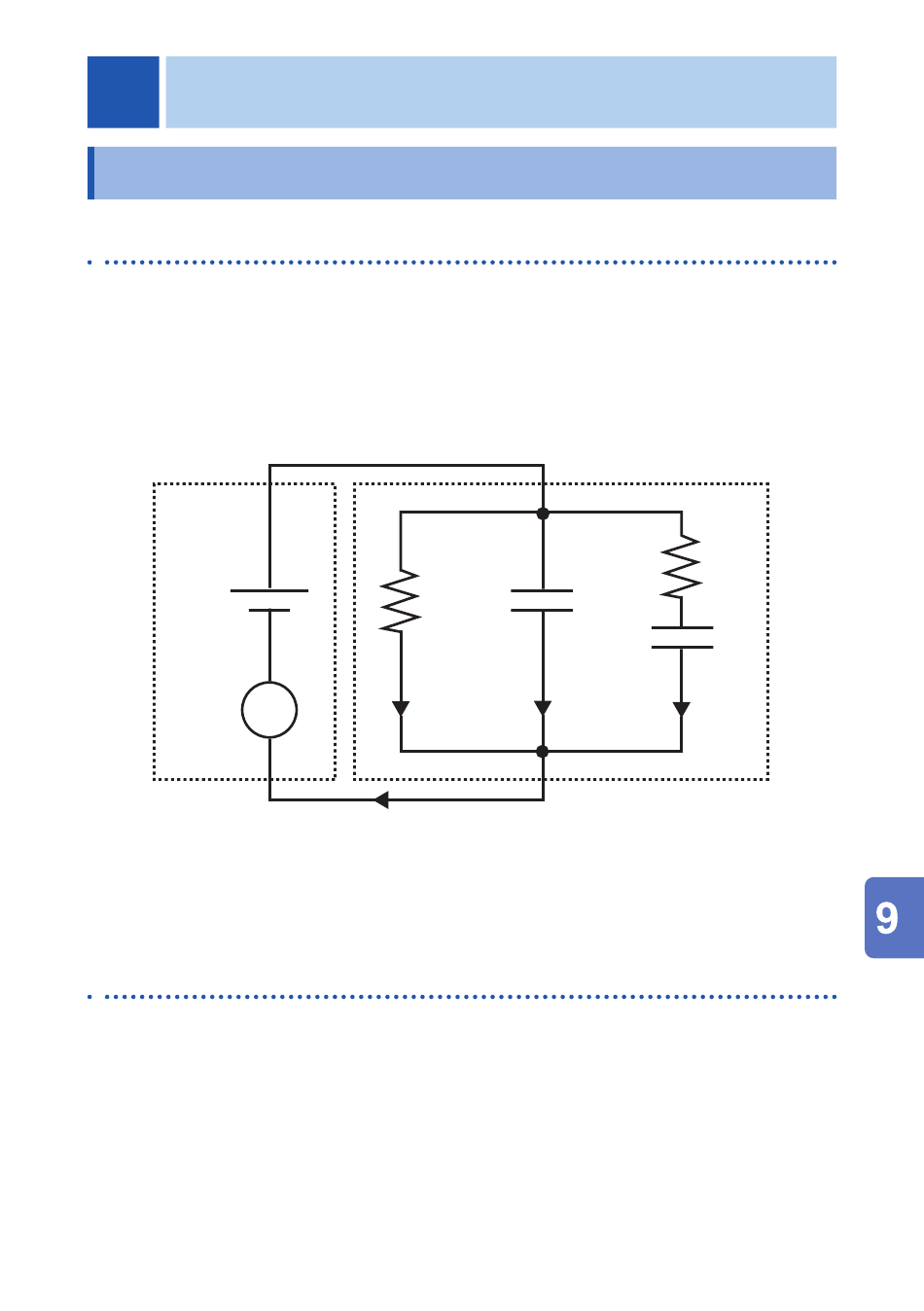

Tension
appliquée
V
Détecteur
de courant
Testeur de
résistance
d'isolement
Mesure de la résistance d'isolement PV (IR5051
uniquement)
Pour la résistance Rx de l'objet mesuré, la tension V est appliquée à cet objet, le
courant de fuite I qui circule vers l'objet et la tension appliquée V à cet instant sont
mesurés, et la résistance est calculée à partir de (tension appliquée V )/(courant de
fuite I ).
(La tension et le courant générés par l'objet mesuré sont soustraits.)
Résistance
d'isolement
État stable du
courant de
A
Courant de fuite combiné I
I
et I
diminuent progressivement après l'application de la tension.
c
A
HIOKI IR5050A964-00
Capacité
C
R
Courant
fuite
de charge
I
I
R
C
R
A
C
A
Courant
d'absorption
I
A
Isolation
