Mode de liaison réseau
LACP (802.3ad)
• Mode de liaison de port agrégé
Mode de liaison réseau
LACP (802.3ad) uniquement
Pour plus d'informations, consultez l'article à propos des connexions de ports GbE pour l'appliance de
services.

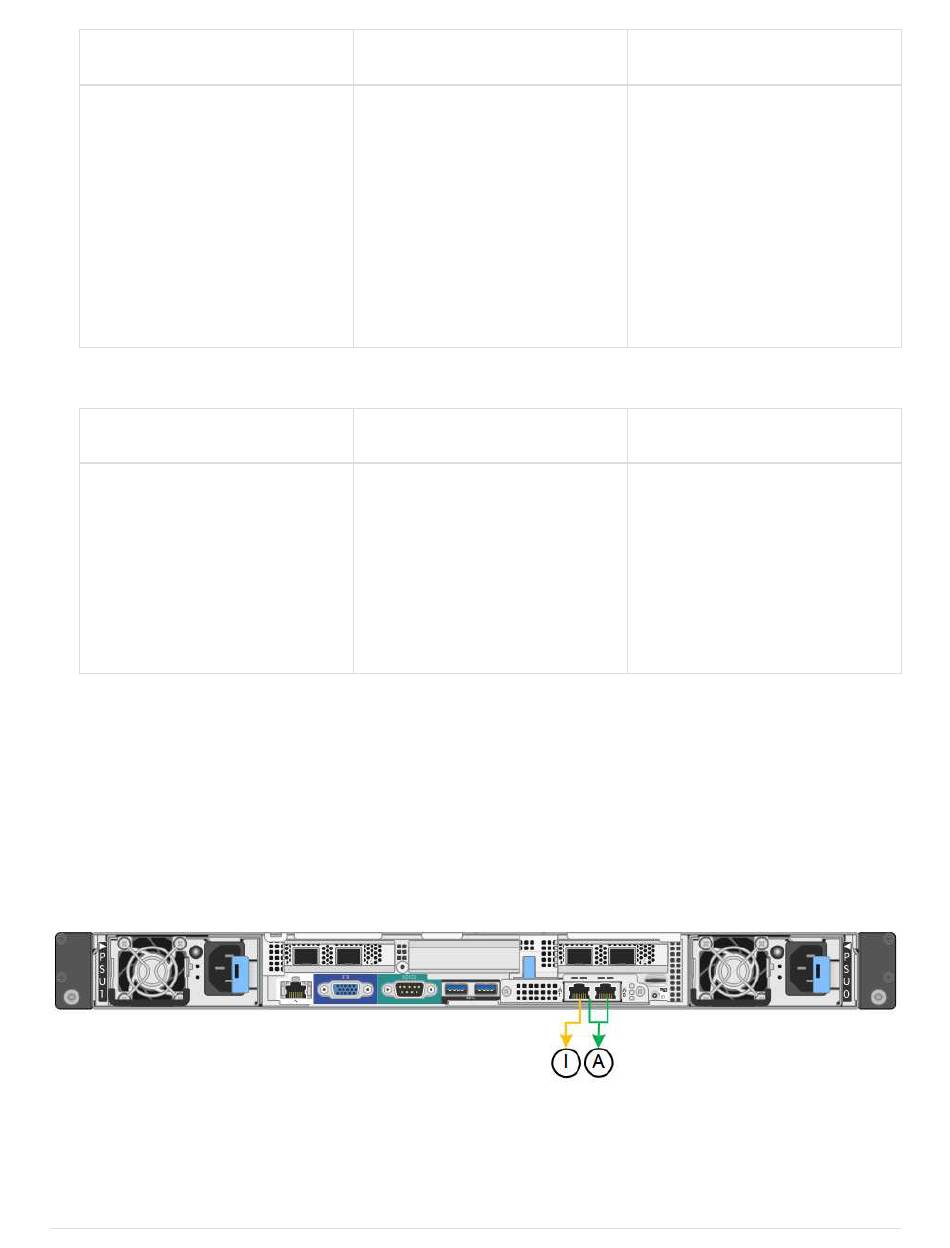

Cette figure montre comment les deux ports de gestion 1 GbE du SG100 sont liés en mode de liaison réseau
Active-Backup pour le réseau Admin.
Ces figures montrent comment les deux ports de gestion 1 GbE de l'appliance sont liés en mode de liaison
réseau Active-Backup pour le réseau Admin.
Ports réseau d'administration SG100 liés
Ports réseau d'administration SG1000 liés
804
Réseau client désactivé (par
défaut)
• Les ports 2 et 4 utilisent une
liaison LACP pour le réseau
Grid.
• Les ports 1 et 3 ne sont pas
utilisés.
• Une balise VLAN est
facultative.
Réseau client désactivé (par
défaut)
• Les ports 1-4 utilisent une
liaison LACP unique pour le
réseau Grid.
• Une balise VLAN unique
identifie les paquets réseau
Grid.
Réseau client activé
• Les ports 2 et 4 utilisent une
liaison LACP pour le réseau
Grid.
• Les ports 1 et 3 utilisent une
liaison LACP pour le réseau
client.
• Les balises VLAN peuvent
être spécifiées pour les deux
réseaux pour le confort de
l'administrateur réseau.
Réseau client activé
• Les ports 1-4 utilisent une
liaison LACP unique pour le
réseau Grid et le réseau
client.
• Deux balises VLAN
permettent de isoler les
paquets réseau Grid des
paquets réseau client.
