Page 1 Dispositifs de stockage SG6000 StorageGRID 11.5 NetApp January 04, 2023 This PDF was generated from https://docs.netapp.com/fr-fr/storagegrid-115/sg6000/sg6060- overview.html on January 04, 2023. Always check docs.netapp.com for the latest.
Page 2 Table des matières Dispositifs de stockage SG6000 .............
Page 3 (basés sur logiciel). Les appareils SG6000 offrent les fonctionnalités suivantes : • Deux modèles disponibles : ◦ SG6060, qui inclut 60 disques et prend en charge les tiroirs d’extension.
Page 4 L’appliance SG6060 inclut les composants suivants : Composant Description Contrôleur de calcul Contrôleur SG6000-CN, serveur à un rack (1U) qui comprend : • 40 cœurs (80 threads) • 192 GO DE RAM • Jusqu’à 4 × 25 Gbit/s de bande passante Ethernet agrégée...

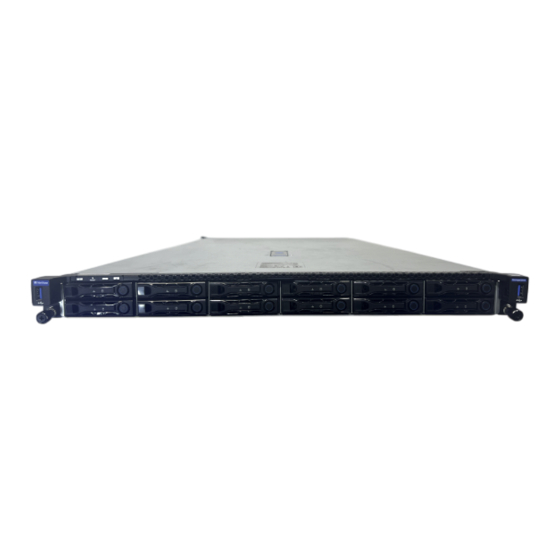

Page 5 Contrôleur de calcul SG6000-CN avec cadre avant Le tiroir contrôleur E2860 avec panneau avant (le tiroir d’extension en option est identique) Contrôleur de calcul SG6000-CN avec cadre avant retiré Tiroir contrôleur E2860 avec panneau avant retiré (le tiroir d’extension en option est identique) Cette figure illustre la arrière du SG6060, y compris des contrôleurs de calcul et de stockage, des ventilateurs...
Page 6 Description Alimentation (1 sur 2) pour contrôleur de calcul SG6000-CN Connecteurs pour contrôleur de calcul SG6000-CN Ventilateur (1 sur 2) pour le tiroir contrôleur E2860 Contrôleur de stockage E-Series E2800 (1 sur 2) et connecteurs Alimentation (1 sur 2) pour le tiroir contrôleur E2860 Cette figure illustre l’arrière du tiroir d’extension proposé...
Page 7 L’appareil SGF6024 comprend les composants suivants : Composant Description Contrôleur de calcul Contrôleur SG6000-CN, serveur à un rack (1U) qui comprend : • 40 cœurs (80 threads) • 192 GO DE RAM • Jusqu’à 4 × 25 Gbit/s de bande passante Ethernet agrégée •...
Page 8 Contrôleur de calcul SG6000-CN avec cadre avant Baie Flash EF570 avec panneau avant Contrôleur de calcul SG6000-CN avec cadre avant retiré Baie Flash EF570 avec panneau avant retiré Cette figure illustre l’arrière du SGF6024, y compris les contrôleurs de calcul et de stockage, les ventilateurs et...
Page 9 Chaque modèle du système StorageGRIDSG6000 est doté d’un contrôleur de calcul SG6000-CN dans un boîtier 1U et de contrôleurs de stockage E-Series duplex dans un boîtier 2U ou 4U, selon le modèle. Consultez les schémas pour en savoir plus sur chaque type de contrôleur.
Page 10 Port de gestion BMC 1 GbE (RJ-45) Connectez-vous au contrôleur de gestion de la carte de base SG6000- Ports de diagnostic et de • VGA Réservé au support support technique. • Série, 115200 8-N-1 •...
Page 11 • Il comprend SANtricity System Manager pour la surveillance du matériel de stockage et la gestion des alertes, la fonction AutoSupport et la sécurité des disques. • Connectez-vous au contrôleur SG6000-CN et accédez au stockage. Cette figure montre les connecteurs à l’arrière de chaque contrôleur E2800.
Page 12 • Il comprend SANtricity System Manager pour la surveillance du matériel de stockage et la gestion des alertes, la fonction AutoSupport et la sécurité des disques. • Connectez-vous au contrôleur SG6000-CN et accédez au stockage Flash. Cette figure présente les connecteurs à l’arrière de chaque contrôleur EF570.
Page 13 Ports d’interconnexion 1 FC 16 Gbit/s SFPA Connectez chacun des et 2 optique contrôleurs EF570 au contrôleur SG6000-CN. Le contrôleur SG6000-CN est doté de quatre connexions (deux de chaque EF570). Ports de diagnostic et de • Port série RJ-45 Réservé au support support technique.
Page 14 Présentation de l’installation et du déploiement Vous pouvez installer une ou plusieurs appliances de stockage StorageGRID lorsque vous déployez StorageGRID pour la première fois ou ajouter ultérieurement des nœuds de stockage dans le cadre d’une extension. Vous devrez peut-être également installer un nœud de stockage d’appliance dans le cadre d’une opération de restauration.
Page 15 IP réseau requis pour la connexion aux réseaux StorageGRID ◦ Accès à l’interface du contrôleur de gestion de la carte mère (BMC) sur le contrôleur SG6000-CN ◦ Facultatif : activation du chiffrement de nœud si vous prévoyez d’utiliser un KMS externe pour chiffrer les données de l’appliance.
Page 16 Étapes 1. Vérifier que le site répond aux exigences en matière de température, d’humidité, d’altitude, de débit d’air, de dissipation thermique, câblage, alimentation et mise à la terre. Consultez le document NetApp Hardware Universe pour plus d’informations. 2. Vérifiez que votre emplacement fournit une alimentation 240 V CA pour le SG6060 ou 120 V CA pour le SGF6024.
Page 17 Informations associées "NetApp Hardware Universe" "Matrice d’interopérabilité NetApp" Déballage des boîtes (SG6000) Avant d’installer l’appareil StorageGRID, déballez toutes les boîtes et comparez le contenu aux éléments du bordereau d’expédition. SG6060 • Contrôleur SG6000-CN • Tiroir contrôleur E2860 sans disque installé...
Page 18 • Quatre poignées • Supports arrière et écrous de cage pour l’installation de rack à trous carrés Tiroir d’extension SG6060 • Tiroir d’extension sans disque installé • Cadre avant • 60 disques NL-SAS...
Page 19 • Un kit de rails avec instructions • Quatre poignées • Supports arrière et écrous de cage pour l’installation de rack à trous carrés SGF6024 • Contrôleur SG6000-CN • Baie Flash EF570 avec 24 disques SSD (Flash) installés • Deux cadres avant...
Page 20 • Deux kits de rails avec instructions • Têtes de gondole des étagères Câbles et connecteurs Le produit de livraison du dispositif StorageGRID comprend les câbles et connecteurs suivants : • Quatre cordons d’alimentation pour votre pays Il se peut que votre armoire soit équipée de cordons d’alimentation spéciaux à la place des câbles d’alimentation fournis avec l’appliance.
Page 21 Obtention d’équipements et d’outils supplémentaires (SG6000) Avant d’installer l’appliance StorageGRID, vérifiez que vous disposez de tous les équipements et outils supplémentaires dont vous avez besoin. Vous devez disposer de l’équipement supplémentaire suivant pour installer et configurer le matériel : • Tournevis N°...
Page 22 Navigateur Web pris en charge Port 1 GbE (RJ-45) • Outils en option Perceuse électrique avec embout Phillips Lampe de poche Levage mécanisé pour les tiroirs de 60 disques Navigateurs Web pris en charge Vous devez utiliser un navigateur Web pris en charge. Navigateur Web Version minimale prise en charge Google Chrome...
Page 23 • Réseau de gestion BMC pour le contrôleur SG6000-CN: ce réseau permet d’accéder au contrôleur de gestion de la carte de base du SG6000-CN, ce qui vous permet de surveiller et de gérer les composants matériels du contrôleur SG6000-CN. Ce réseau de gestion peut être le même que le réseau d’administration pour StorageGRID, ou il peut s’agir d’un réseau de gestion indépendant.
Page 24 Modes de liaison réseau pour les ports 10/25 GbE Les ports réseau 10/25-GbE du contrôleur SG6000-CN prennent en charge le mode de liaison de port fixe ou le mode de liaison de port agrégé pour les connexions réseau Grid et réseau client.
Page 25 Modes de liaison réseau pour les ports de gestion 1 GbE Pour les deux ports de gestion 1 GbE du contrôleur SG6000-CN, vous pouvez choisir le mode de liaison réseau indépendant ou le mode de liaison réseau Active-Backup pour vous connecter au réseau d’administration facultatif.
Page 26 Si vous devez établir une connexion locale temporaire au contrôleur SG6000-CN lorsque les ports de gestion 1 GbE sont configurés pour le mode sauvegarde active, retirez les câbles des deux ports de gestion, branchez votre câble temporaire dans le port de gestion de droite et accédez à...
Page 27 SANtricity System Manager est défini sur négociation automatique. Informations nécessaires pour connecter le contrôleur SG6000-CN au réseau Admin Le réseau d’administration pour StorageGRID est un réseau facultatif, utilisé pour l’administration et la maintenance du système. Le dispositif se connecte au réseau d’administration à l’aide des ports de gestion 1...
Page 28 Adresse MAC du port réseau d’administration Remarque : l’étiquette d’adresse MAC située à l’avant du contrôleur SG6000-CN répertorie l’adresse MAC du port de gestion BMC. Pour déterminer l’adresse MAC du port réseau Admin, vous devez ajouter 2 au numéro hexadécimal sur l’étiquette. Par exemple, si l’adresse MAC de l’étiquette se termine...
Page 29 Sous-réseaux du réseau d’administration (CIDR) Informations nécessaires pour connecter et configurer les ports 10/25 GbE sur le contrôleur SG6000- Les quatre ports 10/25 GbE du contrôleur SG6000-CN se connectent au réseau de réseau StorageGRID et au réseau client en option.
Page 30 Sous-réseaux du réseau de grille (CIDR) Informations nécessaires pour connecter le contrôleur SG6000-CN au réseau client Le réseau client pour StorageGRID est un réseau facultatif, généralement utilisé pour fournir l’accès du protocole client à la grille. L’appliance se connecte au réseau client à l’aide des ports 10/25 GbE du contrôleur SG6000-CN.
Page 31 Informations nécessaires pour connecter le contrôleur SG6000-CN au réseau de gestion BMC Vous pouvez accéder à l’interface BMC sur le contrôleur SG6000-CN à l’aide du port de gestion 1 GbE suivant. Ce port prend en charge la gestion à distance du matériel du contrôleur via Ethernet en utilisant la norme IPMI (Intelligent Platform Management interface).
Page 32 "SG6060 : câblage des tiroirs d’extension en option" • "Branchement des cordons d’alimentation et de l’alimentation (SG6000)" • "Affichage des indicateurs d’état et des boutons sur le contrôleur SG6000-CN" • "Affichage des codes d’état de démarrage des contrôleurs de stockage SG6000" Enregistrement du matériel L’enregistrement du matériel offre des avantages de support.
Page 33 Pour que l’équipement le plus lourd se trouve au bas de l’armoire ou du rack, installez le contrôleur SG6000-CN au-dessus du tiroir du contrôleur E2860 et des tiroirs d’extension.
Page 34 Étapes 1. Suivez attentivement les instructions du kit de rails pour installer les rails dans votre armoire ou rack. Pour les armoires à trous carrés, vous devez d’abord installer les écrous cage fournis pour fixer l’avant et l’arrière du shelf avec des vis. 2.
Page 35 Insérez les vis dans les premier et troisième trous du haut de la tablette des deux côtés. 7. Fixez le shelf à l’arrière de l’armoire. Placez deux supports arrière de chaque côté de la section supérieure arrière de la tablette. Insérez les vis dans le premier et le troisième trous de chaque support.
Page 36 11. Fixez le panneau avant sur le shelf. 12. Si vous disposez de tiroirs d’extension, répétez cette procédure pour installer 12 disques durs dans chaque tiroir de chaque tiroir d’extension. 13. Reportez-vous aux instructions d’installation du SG6000-CN dans une armoire ou un rack.
Page 37 SGF6024 : installation d’étagères de 24 disques dans une armoire ou un rack Vous devez installer un jeu de rails pour le tiroir contrôleur EF570 dans votre armoire ou votre rack, puis faire glisser la baie sur les rails. Ce dont vous avez besoin •...
Page 38 7. Le cas échéant, remettez en place les caches d’extrémité des tablettes ou le cadre du système. SG6000-CN : installation dans une armoire ou un rack Vous devez installer un jeu de rails pour le contrôleur SG6000-CN dans votre armoire ou rack, puis faire glisser le contrôleur sur les rails.
Page 39 2. Sur les deux rails installés dans l’armoire ou le rack, étendez les pièces mobiles des rails jusqu’à ce que vous entendiez un clic. 3. Insérez le contrôleur SG6000-CN dans les rails. 4. Faites glisser le contrôleur dans l’armoire ou le rack.
Page 40 Vous devez connecter les contrôleurs de stockage au contrôleur SG6000-CN, connecter les ports de gestion des trois contrôleurs, et connecter les ports réseau du contrôleur SG6000-CN au réseau Grid et au réseau client en option pour StorageGRID. Ce dont vous avez besoin •...
Page 41 émetteur-récepteur SFP. Vous pourriez être exposé à un rayonnement laser. Description de la tâche La figure suivante présente les trois contrôleurs de l’appliance SG6060, du contrôleur de calcul SG6000-CN en haut et des deux contrôleurs de stockage E2800 en bas.
Page 42 Port Type de port Fonction Port de gestion BMC sur 1 GbE (RJ-45) Se connecte au réseau le contrôleur SG6000-CN sur lequel vous accédez à l’interface BMC. Ports de connexion FC : SFP+ optique FC 16 Connectez chaque Gbit/s contrôleur de stockage au •...
Page 43 Étapes 1. Connectez le port de gestion BMC du contrôleur SG6000-CN au réseau de gestion à l’aide d’un câble Ethernet. Bien que cette connexion soit facultative, elle est recommandée pour faciliter l’assistance. 2. Connectez les deux ports FC de chaque contrôleur de stockage aux ports FC du contrôleur SG6000-CN, à...
Page 44 Informations associées "Modes de liaison des ports pour le contrôleur SG6000-CN" "Réinstallation du contrôleur SG6000-CN dans une armoire ou un rack" SG6060 : câblage des tiroirs d’extension en option Si vous utilisez des tiroirs d’extension, vous devez les connecter au tiroir contrôleur E2860.
Page 45 Description SG6000-CN...
Page 46 étagères d’extension sont éteints. 3. Connectez un cordon d’alimentation à chacune des deux unités d’alimentation du contrôleur SG6000-CN. 4. Branchez ces deux cordons d’alimentation à deux unités de distribution d’alimentation différentes dans l’armoire ou le rack.
Page 47 8. Si le bouton d’alimentation situé à l’avant du contrôleur SG6000-CN n’est pas actuellement allumé en bleu, appuyez sur le bouton pour mettre le contrôleur sous tension. N’appuyez pas de nouveau sur le bouton d’alimentation pendant la mise sous tension.
Page 48 • OFF : aucune erreur n’est présente. Codes de démarrage généraux Lors du démarrage ou après une réinitialisation matérielle du contrôleur SG6000-CN, les événements suivants se produisent : 1. Le contrôleur BMC (Baseboard Management Controller) consigne les codes de la séquence de démarrage, y compris les erreurs qui se produisent.
Page 49 "Guide de surveillance des systèmes E5700 et E2800" "Dépannage de l’installation du matériel" "Support NetApp" "Mise sous tension du contrôleur SG6000-CN et vérification du fonctionnement" Configuration matérielle Après avoir mis l’appliance sous tension, vous devez configurer les connexions réseau qui seront utilisées par StorageGRID. Vous devez configurer SANtricity System Manager, qui est le logiciel que vous utiliserez pour surveiller les contrôleurs de stockage et autres...
Page 50 • Le contrôleur SG6000-CN est connecté à tous les réseaux StorageGRID que vous envisagez d’utiliser. • Sur ces réseaux, vous connaissez l’adresse IP, la passerelle et le sous-réseau du contrôleur SG6000-CN. • Vous avez configuré les commutateurs réseau que vous prévoyez d’utiliser.
Page 51 Repérez l’étiquette d’adresse MAC située à l’avant du contrôleur SG6000-CN et déterminez l’adresse MAC du port réseau Admin. L’étiquette d’adresse MAC répertorie l’adresse MAC du port de gestion BMC. Pour déterminer l’adresse MAC du port réseau Admin, vous devez ajouter 2 au numéro hexadécimal sur l’étiquette.
Page 52 2. Si vous ne pouvez pas obtenir d’adresse IP à l’aide de DHCP, vous pouvez utiliser une connexion lien- local. a. Connectez un ordinateur portable de service directement au port RJ-45 le plus à droite du contrôleur SG6000-CN, à l’aide d’un câble Ethernet.
Page 53 b. Ouvrez un navigateur Web sur l’ordinateur portable de service. c. Entrez l’URL suivante pour le programme d’installation de l’appliance StorageGRID : https://169.254.0.1:8443 La page d’accueil du programme d’installation de l’appliance StorageGRID s’affiche. Les informations et les messages affichés lorsque vous accédez pour la première fois à cette page dépendent de la façon dont votre appareil est connecté.
Page 54 NetApp pour StorageGRID. "Téléchargement NetApp : StorageGRID" Connectez-vous avec le nom d’utilisateur et le mot de passe de votre compte NetApp. 4. Téléchargez la version appropriée du fichier support pour les appliances StorageGRID et le fichier de somme de contrôle correspondant.
Page 55 • Vous comprenez comment configurer les commutateurs pour utiliser cette vitesse plus élevée. Si vous prévoyez d’utiliser le mode de liaison de port d’agrégat, le mode de liaison réseau LACP ou le balisage VLAN : • Vous avez connecté les ports réseau de l’appliance à des commutateurs capables de prendre en charge VLAN et LACP.
Page 56 Pour plus d’informations sur les modes de liaison de port et de liaison réseau, reportez-vous à la section « connexions de port réseau pour le contrôleur SG6000-CN ». Cette figure montre comment les deux ports de gestion 1 GbE du contrôleur SG6000-CN sont liés en mode de liaison réseau Active-Backup pour le réseau Admin.
Page 57 La page Configuration de la liaison réseau affiche un schéma de votre appliance avec le réseau et les ports de gestion numérotés. Le tableau Statut de la liaison répertorie l’état de la liaison (haut/bas) et la vitesse (1/10/25/40/100 Gbit/s) des ports numérotés. La première fois que vous accédez à...
Page 58 2. Si vous prévoyez d’utiliser la vitesse de liaison 25 GbE pour les ports réseau, sélectionnez 25GbE dans la liste déroulante vitesse de liaison. Les commutateurs réseau que vous utilisez pour le réseau Grid et le réseau client doivent également prendre en charge et être configurés pour cette vitesse.
Page 59 Le réseau Grid est requis. Vous ne pouvez pas désactiver ce réseau. a. Si l’appliance n’est pas connectée au réseau Admin, décochez la case Activer le réseau du réseau Admin. b. Si l’appliance est connectée au réseau client, cochez la case Activer le réseau pour le réseau client. Les paramètres réseau du client pour les ports réseau sont maintenant affichés.
Page 60 êtes connecté. Si vous n’êtes pas reconnecté dans une minute, entrez à nouveau l’URL du programme d’installation de l’appliance StorageGRID à l’aide de l’une des autres adresses IP attribuées à l’appliance : https://SG6000-CN_Controller_IP:8443 Informations associées "Modes de liaison des ports pour le contrôleur SG6000-CN" "Configuration des adresses IP StorageGRID"...
Page 61 à l’adresse sur le serveur DHCP. Pour modifier la configuration de la liaison, reportez-vous aux instructions de modification de la configuration de la liaison du contrôleur SG6000-CN. Étapes 1. Dans le programme d’installation de l’appliance StorageGRID, sélectionnez configurer le réseau >...
Page 62 3. Si vous avez sélectionné statique, procédez comme suit pour configurer le réseau de grille : a. Entrez l’adresse IPv4 statique à l’aide de la notation CIDR. b. Entrez la passerelle. Si votre réseau ne dispose pas d’une passerelle, saisissez à nouveau la même adresse IPv4 statique. c.
Page 63 Pour des performances réseau optimales, tous les nœuds doivent être configurés avec des valeurs MTU similaires sur leurs interfaces réseau Grid. L’alerte Grid Network MTU mismatch est déclenchée en cas de différence importante dans les paramètres MTU pour le réseau Grid sur les nœuds individuels. Les valeurs MTU ne doivent pas être identiques pour tous les types de réseau.
Page 64 c. Si vous souhaitez utiliser des trames jumbo, remplacez le champ MTU par une valeur adaptée aux trames jumbo, comme 9000. Sinon, conservez la valeur par défaut 1500. La valeur MTU du réseau doit correspondre à la valeur configurée sur le port du commutateur auquel le nœud est connecté.
Page 65 b. Entrez la passerelle. Si votre réseau ne dispose pas d’une passerelle, saisissez à nouveau la même adresse IPv4 statique. c. Si vous souhaitez utiliser des trames jumbo, remplacez le champ MTU par une valeur adaptée aux trames jumbo, comme 9000. Sinon, conservez la valeur par défaut 1500. La valeur MTU du réseau doit correspondre à...
Page 66 La valeur MTU du réseau doit correspondre à la valeur configurée sur le port du commutateur auquel le nœud est connecté. Dans le cas contraire, des problèmes de performances réseau ou une perte de paquets peuvent se produire. d. Cliquez sur Enregistrer. 8.
Page 67 Informations associées "Modification de la configuration de la liaison du contrôleur SG6000-CN" Vérification des connexions réseau Vérifiez que vous pouvez accéder aux réseaux StorageGRID que vous utilisez à partir de l’appliance.
Page 68 2. Dans la liste déroulante Network, sélectionnez le réseau à tester : grid, Admin ou client. 3. Saisissez l’adresse IPv4 ou le nom de domaine complet (FQDN) d’un hôte sur ce réseau. Par exemple, vous pouvez envoyer une requête ping à la passerelle sur le réseau ou au nœud d’administration principal.
Page 69 Informations associées "Configuration des liaisons réseau (SG6000)" "Modification du paramètre MTU" Vérification des connexions réseau au niveau des ports Pour vous assurer que l’accès entre le programme d’installation de l’appliance StorageGRID et d’autres nœuds n’est pas obstrué par des pare-feu, vérifiez que le programme d’installation de l’appliance StorageGRID peut se connecter à...
Page 70 Les ports réseau Grid répertoriés dans la table de connectivité des ports ne sont valides que pour StorageGRID version 11.5.0. Pour vérifier quels ports sont corrects pour chaque type de nœud, consultez toujours les instructions réseau relatives à votre version de StorageGRID. Étapes 1.
Page 71 5. Cliquez sur Tester la connectivité. ◦ Si les connexions réseau au niveau du port sélectionnées sont valides, le message « Test de connectivité du port réussi » s’affiche en vert. Le résultat de la commande nmap est répertorié sous la bannière.
Page 72 ◦ Si une connexion réseau au niveau du port ne peut pas être établie pour un ou plusieurs ports sélectionnés, le message « échec du test de connectivité du port » s’affiche en rouge. Le résultat de la commande nmap est répertorié sous la bannière. La bannière rouge indique qu’une tentative de connexion TCP à...
Page 73 Accès et configuration de SANtricity System Manager Vous pouvez utiliser SANtricity System Manager pour surveiller l’état des contrôleurs de stockage, des disques de stockage et d’autres composants matériels du tiroir du contrôleur de stockage. Vous pouvez également configurer un proxy pour E-Series AutoSupport qui vous permet d’envoyer des messages AutoSupport depuis le dispositif sans utiliser le port de gestion.
Page 74 Pour en savoir plus sur les systèmes E-Series AutoSupport, consultez le centre de documentation E- Series. "Site de documentation sur les systèmes NetApp E-Series" • Clés de sécurité du lecteur, qui sont nécessaires pour déverrouiller des lecteurs sécurisés (cette étape est requise si la fonction de sécurité...
Page 75 La page de connexion de SANtricity System Manager s’affiche. 2. Définissez ou saisissez le mot de passe administrateur. SANtricity System Manager utilise un mot de passe d’administrateur unique qui est partagé entre tous les utilisateurs. L’assistant de configuration s’affiche. 3. Sélectionnez Annuler pour fermer l’assistant. Ne terminez pas l’assistant de configuration d’une appliance StorageGRID.
Page 76 1. Configuration des alertes matérielles a. Sélectionnez aide pour accéder à l’aide en ligne de SANtricity System Manager. b. Utilisez la section Paramètres > alertes de l’aide en ligne pour en savoir plus sur les alertes. c. Suivez les instructions « Comment faire » pour configurer les alertes par e-mail, les alertes SNMP ou les alertes syslog.
Page 77 a. Sélectionnez aide pour accéder à l’aide en ligne de SANtricity System Manager. b. Utilisez la section Accueil > Administration de la matrice de stockage de l’aide en ligne pour en savoir plus sur le mot de passe administrateur. c. Suivez les instructions « Comment faire » pour modifier le mot de passe. Informations associées "Navigateurs Web pris en charge"...
Page 78 contrôleur est appelé baie de stockage. 4. Consultez les informations affichées pour le matériel de l’appareil et vérifiez que tous les composants matériels ont un état optimal. a. Cliquez sur l’onglet matériel. b. Cliquez sur Afficher le verso de la tablette.
Page 79 À l’arrière, il est possible de voir les deux contrôleurs de stockage, la batterie de chaque contrôleur de stockage, les deux blocs d’alimentation, les deux blocs de ventilation et les tiroirs d’extension (le cas échéant). Vous pouvez également afficher la température des composants. a.
Page 80 Configuration de l’interface BMC L’interface utilisateur du contrôleur de gestion de la carte mère (BMC) du contrôleur SG6000-CN fournit des informations d’état sur le matériel et permet de configurer les paramètres SNMP et d’autres options pour le contrôleur SG6000-CN. Étapes...
Page 81 "Définition de l’adresse IP du port de gestion BMC" • "Accès à l’interface BMC" • "Configuration des paramètres SNMP pour le contrôleur SG6000-CN" • "Configuration des notifications par e-mail pour les alertes" Modification du mot de passe racine de l’interface BMC Pour des raisons de sécurité, vous devez modifier le mot de passe de l’utilisateur root du...
Page 82 1. Dans le client, entrez l’URL du programme d’installation de l’appliance StorageGRID : https://SG6000-CN_Controller_IP:8443 Pour SG6000-CN_Controller_IP, Utilisez l’adresse IP du serveur sur tout réseau StorageGRID. La page d’accueil du programme d’installation de l’appliance StorageGRID s’affiche. 2. Sélectionnez configurer le matériel > BMC Configuration.
Page 83 La page Configuration du contrôleur de gestion de la carte mère s’affiche. 3. Notez l’adresse IPv4 qui s’affiche automatiquement. DHCP est la méthode par défaut pour attribuer une adresse IP à ce port. L’affichage des valeurs DHCP peut prendre quelques minutes. 4.
Page 84 DHCP ou de l’adresse IP statique du port de gestion BMC. Ce dont vous avez besoin • Le port de gestion BMC du contrôleur SG6000-CN est connecté au réseau de gestion que vous envisagez d’utiliser. • Le client de gestion utilise un navigateur Web pris en charge.
Page 85 3. Sélectionnez se connecter. Le tableau de bord BMC s’affiche. 4. Vous pouvez également créer d’autres utilisateurs en sélectionnant Paramètres > gestion des utilisateurs et en cliquant sur tout utilisateur « désactivé ». Lorsque les utilisateurs se connectant pour la première fois, ils peuvent être invités à modifier leur mot de passe pour une sécurité...
Page 86 Entrez l’adresse IP de destination pour chaque interruption SNMP utilisant une adresse IP. Les noms de domaine complets ne sont pas pris en charge. Activez les interruptions si vous souhaitez que le contrôleur SG6000-CN envoie des notifications immédiates à une console SNMP lorsqu’il est dans un état inhabituel. Des interruptions peuvent indiquer que le matériel est défaillant au niveau de divers composants ou que les seuils de température sont...
Page 87 Étapes 1. Configurez les paramètres SMTP. a. Sélectionnez Paramètres > Paramètres SMTP. b. Pour l’ID e-mail de l’expéditeur, saisissez une adresse e-mail valide. Cette adresse e-mail est fournie comme adresse de lorsque le contrôleur BMC envoie un e-mail. 2. Configurez les utilisateurs pour recevoir des alertes. a.
Page 88 ▪ Dans le sélecteur de destination, sélectionnez la destination LAN de la stratégie. 5. Configurez les filtres d’événements pour diriger les alertes pour différents types d’événements vers les utilisateurs appropriés. a. Sélectionnez Paramètres > filtres d’événements de plate-forme > filtres d’événements. b.
Page 89 au KMS est perdue ou l’appliance est supprimée du système StorageGRID dans lequel ses clés KMS sont installées. Étapes 1. Ouvrez un navigateur et entrez l’une des adresses IP du contrôleur de calcul de l’appliance. https://Controller_IP:8443 Est l’adresse IP du contrôleur de calcul (pas le contrôleur de stockage) sur l’un des trois Controller_IP réseaux StorageGRID.
Page 90 "Administrer StorageGRID" "Contrôle du cryptage du nœud en mode maintenance" Facultatif : modification du mode RAID (SG6000 uniquement) Vous pouvez passer à un autre mode RAID sur l’appliance pour répondre à vos besoins en termes de stockage et de restauration. Vous ne pouvez modifier le mode qu’avant de déployer l’appliance Storage Node.
Page 91 3. Sur la page configurer le mode RAID, sélectionnez le mode RAID souhaité dans la liste déroulante mode. 4. Cliquez sur Enregistrer. Informations associées "Site de documentation sur les systèmes NetApp E-Series" Facultatif : remappage des ports réseau de l’appliance Il peut être nécessaire de remappage les ports internes du nœud de stockage de l’appliance sur différents ports externes.
Page 92 8. Pour supprimer un mappage de port, sélectionnez le bouton radio de la règle que vous souhaitez supprimer, puis cliquez sur Supprimer la règle sélectionnée. Déploiement d’un nœud de stockage d’appliance Après avoir installé et configuré l’appliance de stockage, vous pouvez la déployer en tant que nœud de stockage dans un système StorageGRID.
Page 93 • Vous démarrez le déploiement et attendez que les volumes soient configurés et que le logiciel soit installé. • Une fois l’installation interrompue pendant une pause dans les tâches d’installation de l’appliance, vous reprenez l’installation en vous connectant au Gestionnaire de grille, en approuvant tous les nœuds de la grille et en complétant les processus d’installation et de déploiement de StorageGRID.
Page 94 2. Dans la section connexion au noeud d’administration principal, déterminez si vous devez spécifier l’adresse IP du noeud d’administration principal. Si vous avez déjà installé d’autres nœuds dans ce centre de données, le programme d’installation de l’appliance StorageGRID peut détecter automatiquement cette adresse IP, en supposant que le nœud d’administration principal, ou au moins un autre nœud de grille avec ADMIN_IP configuré, soit présent sur le même sous-réseau.
Page 95 Option Description Entrée IP manuelle a. Désélectionnez la case à cocher Activer la découverte du nœud d’administration. b. Saisissez l’adresse IP manuellement. c. Cliquez sur Enregistrer. d. Attendez que l’état de connexion de la nouvelle adresse IP soit prêt. Détection automatique de tous les nœuds a.
Page 96 Si vous devez déployer plusieurs nœuds de stockage d’appliance à la fois, vous pouvez automatiser le processus d’installation à l’aide du Script d’installation configure-sga.py de l’appliance. Ce script s’applique uniquement aux nœuds de stockage. Informations associées "Développez votre grille" "Maintenance et récupération" Surveillance de l’installation de l’appliance de stockage Le programme d’installation de l’appliance StorageGRID indique l’état jusqu’à...
Page 97 Au cours de cette étape, le programme d’installation copie l’image du système d’exploitation de base pour StorageGRID sur l’appliance. 3. Continuez à surveiller la progression de l’installation jusqu’à ce que l’étape installer StorageGRID s’arrête et qu’un message s’affiche sur la console intégrée, vous invitant à approuver ce nœud sur le nœud d’administration à...
Page 98 Automatisation de l’installation et de la configuration de l’appliance Vous pouvez automatiser l’installation et la configuration de vos appliances et de l’ensemble du système StorageGRID. Description de la tâche L’automatisation de l’installation et de la configuration peut être utile pour déployer plusieurs instances StorageGRID ou une instance StorageGRID complexe et de grande taille.
Page 99 à l’aide du script configure-sga.py" Étapes 1. Générez le fichier JSON à l’aide de l’une des méthodes suivantes : ◦ L’application ConfigBuilder "ConfigBuilder.netapp.com" ◦ Le script de configuration de l’appliance. Vous pouvez télécharger le script configure-sga.py depuis le programme d’installation de l’appliance StorageGRID (aide >...
Page 100 3. Sélectionnez le fichier JSON avec la configuration que vous souhaitez charger. a. Sélectionnez Parcourir. b. Localisez et sélectionnez le fichier. c. Sélectionnez Ouvrir. Le fichier est téléchargé et validé. Une fois le processus de validation terminé, le nom du fichier s’affiche à...
Page 101 Si le fichier n’est pas valide, le nom du fichier s’affiche en rouge et un message d’erreur s’affiche dans une bannière jaune. Le fichier non valide n’est pas appliqué à l’appliance. Vous pouvez utiliser ConfigBuilder pour vérifier que vous disposez d’un fichier JSON valide. 4.
Page 102 Cette procédure est destinée aux utilisateurs avancés disposant d’une certaine expérience en utilisant des interfaces de ligne de commande. Vous pouvez également utiliser le programme d’installation de l’appliance StorageGRID pour automatiser la configuration. +"Automatisation de la configuration de l’appliance à l’aide du programme d’installation de l’appliance StorageGRID"...
Page 103 StorageGRID Appliance Name: LAB-SGA-2-30 Node type: storage StorageGRID primary Admin Node 172.16.1.170 State: unknown Message: Initializing... Version: Unknown Network Link Configuration Link Status Link State Speed (Gbps) ---- ----- ----- ...
Page 104 192.168.0.0/21 MTU: 1500 Admin Network CIDR: 10.224.2.30/21 (Static) MAC: 00:80:E5:29:70:F4 Gateway: 10.224.0.1 Subnets: 10.0.0.0/8 172.19.0.0/16 172.21.0.0/16 MTU: 1500 Client Network CIDR: 47.47.2.30/21 (Static) MAC: 00:A0:98:59:8E:89 Gateway: 47.47.0.1 ...
Page 105 Automatisation de la configuration de StorageGRID Une fois les nœuds grid déployés, vous pouvez automatiser la configuration du système StorageGRID. Ce dont vous avez besoin • Vous connaissez l’emplacement des fichiers suivants à partir de l’archive d’installation. Nom du fichier Description Script Python utilisé...
Page 106 sauvegarder le fichier de package de restauration afin de pouvoir restaurer le système StorageGRID en cas de défaillance d’un ou plusieurs nœuds de la grille. Par exemple, copiez-le dans un emplacement sécurisé, sauvegardé sur le réseau et dans un emplacement de stockage cloud sécurisé. Le fichier du progiciel de récupération doit être sécurisé...
Page 107 principal et sélectionnez aide > Documentation API dans la barre de menus. L’API d’installation de StorageGRID comprend les sections suivantes : • Config — opérations liées à la version du produit et aux versions de l’API. Vous pouvez lister la version du produit ainsi que les versions principales de l’API prises en charge par cette version.
Page 108 Affichage des codes de démarrage du contrôleur SG6000-CN Lorsque vous mettez l’appareil sous tension, le contrôleur BMC consigne une série de codes de démarrage pour le contrôleur SG6000-CN. Vous pouvez afficher ces codes de plusieurs façons. Ce dont vous avez besoin •...
Page 109 c. Lancez le KVM. d. Afficher les codes sur le moniteur virtuel. 4. Si vous utilisez un port série et un terminal, effectuez les opérations suivantes : a. Connectez-vous au port série DB-9 situé à l’arrière de l’appareil. b. Utiliser les paramètres 115200 8-N-1.
Page 110 StorageGRID est en cours d’exécution. Affichage des codes d’erreur du contrôleur SG6000-CN Si une erreur matérielle se produit lors du démarrage du contrôleur SG6000-CN, le contrôleur BMC consigne un code d’erreur. Si nécessaire, vous pouvez afficher ces codes d’erreur à l’aide de l’interface BMC, puis travailler avec le support technique pour résoudre le problème.
Page 111 Code Indique 0x0E Microcode introuvable 0x0F Microcode non chargé 0x50 Erreur d’initialisation de la mémoire. Type de mémoire non valide ou vitesse de mémoire incompatible. 0x51 Erreur d’initialisation de la mémoire. Échec de la lecture du démon du processeur de service. 0x52 Erreur d’initialisation de la mémoire.
Page 112 Code Indique 0xd3 Certains protocoles architecturaux ne sont pas disponibles 0xD4 Erreur d’allocation de ressources PCI. Manque de ressources. 0xD5 Pas d’espace pour la ROM optionnelle héritée 0xD6 Aucun périphérique de sortie de console n’a été trouvé 0xD7 Aucun périphérique d’entrée de console n’a été trouvé...
Page 113 Lorsque le matériel démarre correctement, les deux affichages à sept segments s’affichent 99. 2. Examinez les voyants du contrôleur SG6000-CN ainsi que les codes d’erreur et de démarrage affichés dans le contrôleur BMC. 3. Si vous avez besoin d’aide pour résoudre un problème, contactez le support technique.
Page 114 La page de connexion à SANtricity System Manager s’affiche. 2. Si vous ne parvenez pas à vous connecter au contrôleur SG6000-CN : a. Essayez d’envoyer une requête ping à l’appareil à l’aide de l’adresse IP du contrôleur SG6000-CN : ping SG6000-CN_Controller_IP b.
Page 115 2. Vérifiez que vous avez mis sous tension les tiroirs d’extension. 3. Si vous avez besoin d’aide pour résoudre un problème, contactez le support technique. Informations associées "SG6060 : câblage des tiroirs d’extension en option" "Branchement des cordons d’alimentation et de l’alimentation (SG6000)"...
Page 116 échoue. Description de la tâche Cette procédure s’applique uniquement lorsque le contrôleur SG6000-CN exécute le programme d’installation de l’appliance StorageGRID. Une fois l’installation terminée, cette étape ne fonctionne plus car le programme d’installation de l’appliance StorageGRID n’est plus disponible.
Page 117 "Retrait du capot du contrôleur SG6000-CN" • "Réinstallation du capot du contrôleur SG6000-CN" • "Remplacement de la carte HBA Fibre Channel dans le contrôleur SG6000-CN" • "Modification de la configuration de la liaison du contrôleur SG6000-CN" • "Modification du paramètre MTU"...
Page 118 4. Sélectionnez Maintenance mode. Une boîte de dialogue de confirmation s’affiche. 5. Entrez la phrase de passe de provisionnement et sélectionnez OK. Une barre de progression et une série de messages, notamment « demande envoyée », « arrêt de StorageGRID » et « redémarrage », indiquent que l’appliance effectue les étapes de passage en mode de maintenance.
Page 119 Lorsque l’appliance est en mode maintenance, un message de confirmation répertorie les URL que vous pouvez utiliser pour accéder au programme d’installation de l’appliance StorageGRID. 6. Pour accéder au programme d’installation de l’appliance StorageGRID, accédez à l’une des URL affichées. Si possible, utilisez l’URL contenant l’adresse IP du port réseau d’administration de l’appliance.
Page 120 à niveau vers la dernière version de maintenance du système d’exploitation SANtricity compatible avec votre appliance StorageGRID. Consultez la matrice d’interopérabilité NetApp (IMT) pour connaître la version que vous devez utiliser. Si vous avez besoin d’aide, contactez le support technique.
Page 121 à niveau. Ce dont vous avez besoin • Vous avez consulté la matrice d’interopérabilité (IMT) de NetApp afin de vérifier que la version de SANtricity OS que vous utilisez pour la mise à niveau est compatible avec votre appliance.
Page 122 Veillez à choisir la version de SANtricity OS adaptée aux contrôleurs de stockage de votre appliance. SG6060 utilise le contrôleur E2800 et le SGF6024 utilise le contrôleur EF570. "Téléchargements NetApp pour SANtricity OS" 2. Connectez-vous au Grid Manager à l’aide d’un navigateur pris en charge.
Page 123 5. Sélectionnez le fichier de mise à niveau de système d’exploitation SANtricity que vous avez téléchargé depuis le site du support NetApp. a. Cliquez sur Parcourir. b. Localisez et sélectionnez le fichier. c. Cliquez sur Ouvrir. Le fichier est téléchargé et validé. Une fois le processus de validation terminé, le nom du fichier s’affiche dans le champ Détails.
Page 124 7. Cliquez sur Démarrer. Un message d’avertissement s’affiche indiquant que la connexion de votre navigateur peut être perdue temporairement car les services sur les nœuds mis à niveau sont redémarrés. 8. Cliquez sur OK pour faire passer le fichier de mise à niveau de SANtricity OS au nœud d’administration principal.
Page 125 nœuds de stockage de votre grille ainsi que l’étape actuelle de la mise à niveau de chaque nœud. Le tableau affiche tous les nœuds de stockage, y compris les nœuds de stockage Software-Based. Vous devez approuver la mise à niveau pour tous les nœuds de stockage, même si la mise à...
Page 126 ◦ Cliquez sur un ou plusieurs boutons Approve pour ajouter un ou plusieurs nœuds à la file d’attente de mise à niveau de SANtricity OS. Vous pouvez retarder l’application d’une mise à niveau de SANtricity OS vers un nœud, mais le processus de mise à niveau de SANtricity OS n’est pas terminé tant que vous n’aurez pas approuvé...
Page 127 à niveau. Informations associées "Matrice d’interopérabilité NetApp" "Mise à niveau de SANtricity OS sur les contrôleurs de stockage via le mode de maintenance" Mise à niveau de SANtricity OS sur les contrôleurs de stockage via le mode de maintenance Pour les contrôleurs de stockage qui utilisent actuellement SANtricity OS antérieurs à...
Page 128 • Vous avez consulté la matrice d’interopérabilité (IMT) de NetApp afin de vérifier que la version de SANtricity OS que vous utilisez pour la mise à niveau est compatible avec votre appliance. • Si l’appliance StorageGRID fonctionne sur un système StorageGRID, le contrôleur SG6000-CN a été placé...
Page 129 à la grille. Informations associées "Matrice d’interopérabilité NetApp" "Mise à niveau de SANtricity OS sur les contrôleurs de stockage à l’aide de Grid Manager" Mise à niveau du firmware des disques à l’aide de SANtricity System Manager Vous mettez à...
Page 130 Le mode maintenance interrompt la connexion au contrôleur de stockage, en arrêtant toutes les activités d’E/S et en plaçant tous les disques hors ligne. Ne mettez pas à niveau le micrologiciel du lecteur sur plusieurs appareils StorageGRID à la fois. Cela peut entraîner l’indisponibilité des données, en fonction de votre modèle de déploiement et de vos règles ILM.
Page 131 4. Téléchargez et préparez la mise à niveau disponible du firmware des disques : a. Sous mise à niveau du micrologiciel des disques, sélectionnez NetApp support. b. Sur le site Web de support de NetApp, sélectionnez l’onglet Downloads, puis sélectionnez E-Series Disk drive Firmware.
Page 132 d. Si une version ultérieure du micrologiciel est répertoriée, sélectionnez le lien dans la révision du micrologiciel (Télécharger) pour télécharger un archive contenant le fichier du micrologiciel. .zip e. Extrayez (décompressez le fichier d’archive du micrologiciel du lecteur que vous avez téléchargé sur le site de support.
Page 133 Si vous devez arrêter la mise à niveau, sélectionnez Stop. Tous les téléchargements de micrologiciel en cours sont terminés. Tous les téléchargements de micrologiciel qui n’ont pas démarré sont annulés. L’arrêt de la mise à niveau du micrologiciel du lecteur peut entraîner une perte de données ou l’indisponibilité...
Page 134 ◦ Discordance des informations de partition de stockage entre les graphiques d’objet du contrôleur Une erreur s’est produite lors de la validation des données sur les contrôleurs. Contactez le support technique pour résoudre ce problème. ◦ Échec de la vérification du contrôleur de base de données SPM Une erreur de mappage de la base de données de mappage des partitions de stockage s’est produite sur un contrôleur.
Page 135 L’appliance peut redémarrer et rejoindre la grille en 20 minutes. Pour confirmer que le redémarrage est terminé et que le nœud a rejoint la grille, retournez à la grille Manager. L’onglet noeuds doit afficher un état normal pour le nœud d’appliance, indiquant qu’aucune alerte n’est active et que le nœud est connecté...
Page 136 2. Suivez les instructions d’installation des lecteurs. "SG6060 : installation des disques" 3. Dans Grid Manager, placez le contrôleur SG6000-CN en mode maintenance. "Mise en mode maintenance de l’appareil" 4. Connectez chaque tiroir d’extension au tiroir contrôleur E2860, comme indiqué sur le schéma.
Page 137 Description SG6000-CN...
Page 138 Description Tiroir contrôleur E2860 Contrôleur A Contrôleur B Tiroir d’extension 1 Module d’E/S A pour le tiroir d’extension 1 Module d’E/S B pour le tiroir d’extension 1 Tiroir d’extension 2 Module d’E/S A pour le tiroir d’extension 2 Module d’E/S B pour le tiroir d’extension 2 5.
Page 139 Les tiroirs d’extension déjà déployés ne sont pas inclus dans ce message. Ils sont inclus dans le compte dans la bannière en haut de la page. ▪ Le message n’apparaît pas si de nouveaux tiroirs d’extension ne sont pas détectés. 7.
Page 140 Une fois la configuration terminée, l’appliance redémarre automatiquement pour quitter le mode de maintenance et rejoindre à nouveau la grille. Ce processus peut prendre jusqu’à 20 minutes. Si l’appliance ne rejoint pas à nouveau la grille, accédez à la page d’accueil du programme d’installation de l’appliance StorageGRID, sélectionnez Avancé...
Page 141 Informations associées "Déballage des boîtes (SG6000)" "SG6060 : installation des tiroirs de 60 disques dans une armoire ou un rack" "SG6060 : installation des disques" "Moniteur et amp ; dépannage" Activation et désactivation de la LED d’identification du contrôleur Il est possible d’allumer la LED d’identification bleue à l’avant et à l’arrière du contrôleur pour localiser l’appliance dans un data Center.
Page 142 Si un panneau est installé sur le contrôleur, il peut être difficile de voir le voyant d’identification avant. Une fois que vous avez terminé Pour éteindre le voyant d’identification du contrôleur : • Appuyez sur le commutateur LED identifier sur le panneau avant du contrôleur. •...
Page 143 "Activation et désactivation de la LED d’identification du contrôleur" Informations associées "Retrait de l’adaptateur HBA Fibre Channel" "Retrait du contrôleur SG6000-CN d’une armoire ou d’un rack" "Arrêt du contrôleur SG6000-CN" Remplacement d’un contrôleur de stockage Vous devrez peut-être remplacer un contrôleur E2800 ou EF570 si ce dernier ne fonctionne pas de manière optimale ou en cas de défaillance.
Page 144 • Vous avez un bracelet ESD, ou vous avez pris d’autres précautions antistatiques. • Vous avez un tournevis cruciforme n° 1. • Vous disposez des instructions relatives au remplacement d’un contrôleur en configuration duplex. Reportez-vous aux instructions relatives aux baies E-Series uniquement lorsque vous y êtes invité...
Page 145 identique. Étiquette Étiquette Description Adresse MAC L’adresse MAC du port de gestion 1 (« P1 »). Si vous avez utilisé DHCP pour obtenir l’adresse IP du contrôleur d’origine, vous devez disposer de cette adresse pour vous connecter au nouveau contrôleur. Référence de l’unité...
Page 146 La collecte des données de support avant et après le remplacement d’un composant vous permet d’envoyer un ensemble complet de journaux au support technique si le remplacement ne résout pas le problème. c. Mettre le contrôleur que vous prévoyez de remplacer hors ligne. 4.
Page 147 Élément Description LED active du cache interne Batterie b. Repérez le loquet de dégagement bleu de la batterie. c. Déverrouillez la batterie en appuyant sur le loquet de déverrouillage vers le bas et en l’éloignant du contrôleur.
Page 148 Élément Description Loquet de déblocage de la batterie Batterie d. Soulevez la batterie et faites-la glisser hors du contrôleur. e. Retirer le capot du contrôleur de remplacement. f. Orientez le contrôleur de remplacement de manière à ce que le logement de la batterie soit orienté vers vous.
Page 149 i. Retournez le contrôleur pour vérifier que la batterie est correctement installée. Dommages matériels possibles — la bride métallique à l’avant de la batterie doit être complètement insérée dans le logement du contrôleur (comme indiqué sur la première figure). Si la batterie n’est pas installée correctement (comme illustré sur la deuxième figure), la bride métallique peut entrer en contact avec la carte contrôleur, ce qui peut endommager la carte.
Page 150 8. Confirmer que le nouveau contrôleur est optimal et collecter les données de support. Informations associées "Site de documentation sur les systèmes NetApp E-Series" Remplacement des composants matériels dans le tiroir de contrôleur de stockage En cas de problème matériel, vous devrez peut-être remplacer un composant du tiroir de contrôleur de stockage.
Page 151 Tiroir disque (tiroirs de 60 disques uniquement) E-Series : remplacement du tiroir disque (60 disques) Informations associées "Site de documentation sur les systèmes NetApp E-Series" "Remplacement d’un contrôleur de stockage" Remplacement des composants matériels dans le tiroir d’extension de 60 disques en option Vous devrez peut-être remplacer un module d’entrée/sortie, un bloc d’alimentation ou un...
Page 152 Arrêt du contrôleur SG6000-CN Arrêtez le contrôleur SG6000-CN pour effectuer la maintenance du matériel. Ce dont vous avez besoin • Vous avez installé physiquement le contrôleur SG6000-CN nécessitant une maintenance dans le centre de données. "Localisation du contrôleur dans un data Center"...
Page 153 -h now Cette commande peut prendre jusqu’à 10 minutes. 2. Utilisez l’une des méthodes suivantes pour vérifier que le contrôleur SG6000-CN est hors tension : ◦ Observer la LED bleue d’alimentation à l’avant du contrôleur et vérifier qu’elle est éteinte.
Page 154 "Localisation du contrôleur dans un data Center" Étapes 1. Mettez le contrôleur SG6000-CN sous tension et surveillez les voyants du contrôleur et les codes de démarrage à l’aide de l’une des méthodes suivantes : ◦ Appuyer sur le bouton de mise sous tension situé à l’avant du contrôleur.
Page 155 ◦ Utilisez l’interface du contrôleur BMC : i. Accéder à l’interface du contrôleur BMC. "Accès à l’interface BMC" ii. Sélectionnez Power Control. iii. Sélectionnez Power On Server, puis Perform action. Utilisez l’interface BMC pour surveiller l’état de démarrage. 2. Vérifiez que le contrôleur de l’appliance s’affiche dans Grid Manager et sans alertes. L’affichage du contrôleur dans Grid Manager peut prendre jusqu’à...
Page 156 3. Vérifier que le nouveau contrôleur SG6000-CN est entièrement opérationnel : a. Connectez-vous au nœud de la grille à l’aide de PuTTY ou d’un autre client ssh : i. Saisissez la commande suivante : ssh admin@grid_node_IP ii. Entrez le mot de passe indiqué dans le Passwords.txt...
Page 157 "Localisation du contrôleur dans un data Center" Description de la tâche Le nœud de stockage de l’appliance ne sera pas accessible lors du remplacement du contrôleur SG6000-CN. Si le contrôleur SG6000-CN fonctionne suffisamment, vous pouvez effectuer un arrêt contrôlé au début de cette procédure.
Page 158 IP comme indiqué dans les instructions de reprise et de maintenance. "Maintenance et récupération" Informations associées "SG6000-CN : installation dans une armoire ou un rack" "Affichage des indicateurs d’état et des boutons sur le contrôleur SG6000-CN" "Affichage des codes de démarrage du contrôleur SG6000-CN"...
Page 159 • Vous avez confirmé que l’autre bloc d’alimentation est installé et en cours d’exécution. Description de la tâche La figure montre les deux blocs d’alimentation du contrôleur SG6000-CN, accessibles à l’arrière du contrôleur. Étapes 1. Débranchez le cordon d’alimentation de l’alimentation.
Page 160 Ce dont vous avez besoin • Vous disposez d’étiquettes pour identifier chaque câble connecté au contrôleur SG6000-CN. • Vous avez installé physiquement le contrôleur SG6000-CN où vous effectuez des opérations de maintenance dans le centre de données. "Localisation du contrôleur dans un data Center"...
Page 161 4. Desserrez les deux vis imperdables du panneau avant du contrôleur. 5. Faites glisser le contrôleur SG6000-CN vers l’avant pour le sortir du rack jusqu’à ce que les rails de montage soient complètement étendus et que vous entendiez les loquets des deux côtés cliquent.
Page 162 Pour éviter de dégrader les performances, ne pas tordre, plier, pincer ou marcher sur les câbles. "Câblage de l’appareil (SG6000)" 5. Reconnectez les câbles d’alimentation du contrôleur. "Branchement des cordons d’alimentation et de l’alimentation (SG6000)" Une fois que vous avez terminé Le contrôleur peut être redémarré.
Page 163 2. Faites pivoter le loquet vers le haut et vers l’arrière du châssis du contrôleur SG6000-CN jusqu’à ce qu’il s’arrête, puis soulevez avec précaution le capot du châssis et mettez-le de côté.
Page 164 Vérifier qu’il n’y a pas d’espace le long du bord avant du couvercle. Si le capot n’est pas bien en place, il se peut que vous ne puissiez pas faire glisser le contrôleur SG6000- CN dans le rack.
Page 165 Étapes 1. Dans Grid Manager, sélectionnez noeuds. 2. Dans l’arborescence de la page nœuds, sélectionnez un nœud de stockage d’appliance. 3. Sélectionnez l’onglet matériel. Vérifiez le numéro de série du châssis de l’appliance de stockage et le numéro de série du contrôleur de calcul dans la section de l’appliance StorageGRID pour voir si l’un de ces numéros de série correspond au numéro de série de l’appliance de stockage où...
Page 166 • Vous avez déterminé quel contrôleur SG6000-CN contient l’adaptateur HBA Fibre Channel à remplacer. "Vérification du HBA Fibre Channel à remplacer" • Vous avez installé physiquement le contrôleur SG6000-CN où vous remplacez la carte HBA Fibre Channel dans le centre de données.
Page 167 3. Saisissez l’ensemble de montage dans les trous marqués de couleur bleue et soulevez-le avec précaution vers le haut. Déplacez l’ensemble de montage vers l’avant du châssis tout en le soulevant pour permettre aux connecteurs externes des adaptateurs installés de dégager le châssis. 4.
Page 168 Informations associées "Réinstallation de la carte HBA Fibre Channel" "Administrer StorageGRID" "Moniteur et amp ; dépannage" "Gestion des objets avec ILM" Réinstallation de la carte HBA Fibre Channel L’adaptateur HBA Fibre Channel de remplacement est installé au même emplacement que celui qui a été retiré. Ce dont vous avez besoin •...
Page 169 "Mise en mode maintenance de l’appareil" Description de la tâche Les options permettant de modifier la configuration de la liaison Ethernet du contrôleur SG6000-CN sont les suivantes : • Changement du mode Port bond de fixe à agrégé, ou d’agrégat à fixe •...
Page 170 Pour plus d’informations sur les options, reportez-vous à la section "Configuration des liaisons réseau (SG6000)". 2. Lorsque vous êtes satisfait de vos sélections, cliquez sur Enregistrer. Vous risquez de perdre votre connexion si vous avez apporté des modifications au réseau ou au lien auquel vous êtes connecté.
Page 171 L’appliance peut redémarrer et rejoindre la grille en 20 minutes. Pour confirmer que le redémarrage est terminé et que le nœud a rejoint la grille, retournez à la grille Manager. L’onglet noeuds doit afficher un état normal pour le nœud d’appliance, indiquant qu’aucune alerte n’est active et que le nœud est connecté...
Page 172 La valeur MTU du réseau doit correspondre à la valeur configurée sur le port du commutateur auquel le nœud est connecté. Dans le cas contraire, des problèmes de performances réseau ou une perte de paquets peuvent se produire. Pour des performances réseau optimales, tous les nœuds doivent être configurés avec des valeurs MTU similaires sur leurs interfaces réseau Grid.
Page 173 > redémarrer le contrôleur, puis sélectionnez l’une des options suivantes : ◦ Sélectionnez Reboot dans StorageGRID pour redémarrer le contrôleur avec le noeud qui rejoint la grille. Sélectionnez cette option si vous avez terminé de travailler en mode maintenance et que vous êtes prêt à...
Page 174 "Mise en mode maintenance de l’appareil" Description de la tâche Vous devrez peut-être modifier les paramètres du serveur DNS si une appliance chiffrée ne peut pas se connecter au serveur de gestion des clés (KMS) ou au cluster KMS car le nom d’hôte du KMS était spécifié comme nom de domaine au lieu d’une adresse IP.
Page 175 Les modifications apportées aux paramètres DNS sont temporaires et sont perdues lorsque vous quittez le mode de maintenance. 4. Lorsque vous êtes satisfait des paramètres DNS temporaires, sélectionnez Enregistrer. Le nœud utilise les paramètres de serveur DNS spécifiés sur cette page pour se reconnecter au KMS, permettant ainsi de décrypter les données du nœud.
Page 176 Contrôle du cryptage du nœud en mode maintenance Si vous avez activé le chiffrement des nœuds pour l’appliance lors de l’installation, vous pouvez surveiller l’état du chiffrement des nœuds de chaque nœud d’appliance, notamment les informations détaillées sur l’état de chiffrement des nœuds et le serveur de gestion des clés (KMS).
Page 177 La page Node Encryption comprend les trois sections suivantes : ◦ L’état du chiffrement indique si le chiffrement de nœud est activé ou désactivé pour l’appliance. ◦ Détails du serveur de gestion des clés affiche des informations sur le KMS utilisé pour crypter l’appliance.
Page 178 ◦ Clear KMS Key désactive le chiffrement des nœuds pour l’appliance, supprime l’association entre l’appliance et le serveur de gestion des clés qui a été configuré pour le site StorageGRID et supprime toutes les données de l’appliance. Vous devez effacer la clé KMS pour pouvoir installer l’appliance dans un autre système StorageGRID.
Page 179 Informations associées "Administrer StorageGRID" Désactivation de la configuration du serveur de gestion des clés L’effacement de la configuration du serveur de gestion des clés (KMS) désactive le cryptage des nœuds sur votre appliance. Une fois la configuration KMS effacée, les données de votre appliance sont définitivement supprimées et ne sont plus accessibles.
Page 180 La page d’accueil du programme d’installation de l’appliance StorageGRID s’affiche. 2. Sélectionnez configurer le matériel > cryptage de nœud. Si la configuration KMS est effacée, les données de l’appliance seront définitivement supprimées. Ces données ne peuvent pas être récupérées. 3. En bas de la fenêtre, sélectionnez Effacer la clé KMS et Supprimer les données. 4.
Page 181 La clé de chiffrement KMS et toutes les données sont supprimées du nœud, et l’appliance redémarre. Cette opération peut prendre jusqu’à 20 minutes. 5. Ouvrez un navigateur et entrez l’une des adresses IP du contrôleur de calcul de l’appliance. https://Controller_IP:8443 Est l’adresse IP du contrôleur de calcul (pas le contrôleur de stockage) sur l’un des trois Controller_IP réseaux StorageGRID.
Page 182 électronique) sans l’autorisation écrite préalable du détenteur du droit de copyright. Les logiciels dérivés des éléments NetApp protégés par copyright sont soumis à la licence et à l’avis de non- responsabilité suivants : CE LOGICIEL EST FOURNI PAR NETAPP « EN L’ÉTAT » ET SANS GARANTIES EXPRESSES OU TACITES, Y COMPRIS LES GARANTIES TACITES DE QUALITÉ...
