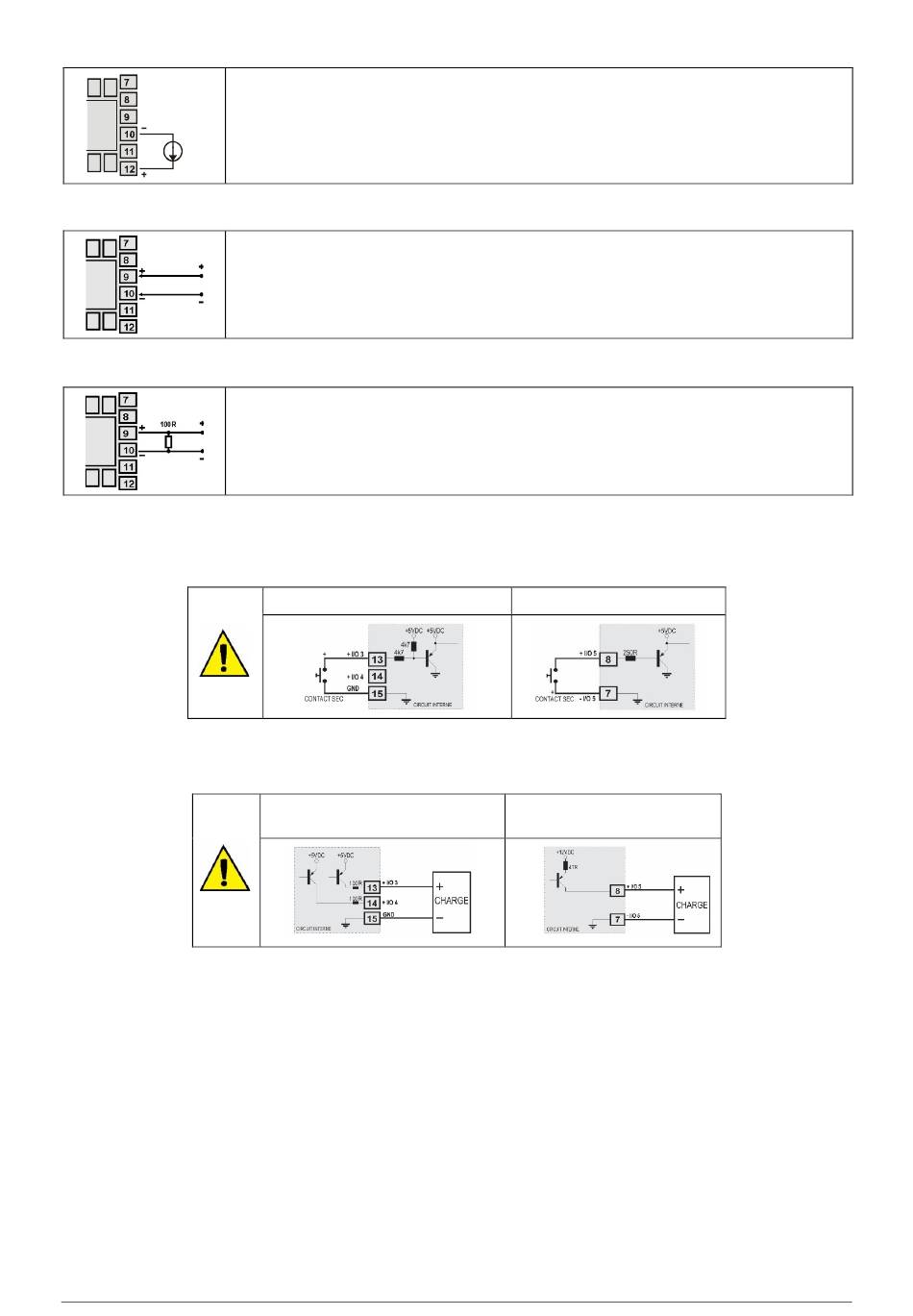

4-20 mA
Les branchements pour les signaux de courant 4-20 mA doivent être réalisée conformément à la figure.
4-20mA
5 V ET 10 V
Les branchements pour les signaux de tension doivent être réalisés conformément à la figure.
4.2.3 CONSIGNE DEPORTEE
Fonction disponible sur les bornes 9 et 10 du régulateur. Lorsque le signal de consigne déportée est 0-20 mA ou
4-20 mA, une résistance de shunt externe de 100 Ω doit être connectée aux bornes du régulateur conformément
à la figure.
4.2.4 BRANCHEMENTS D'ENTREE NUMERIQUE
Pour déclencher les canaux E/S3, E/S34 ou E/ en tant qu'entrée numérique, connectez un commutateur ou un équivalent (contact sec) à ses
bornes.
4.2.5 BRANCHEMENTS DES ALARMES ET SORTIES
Les canaux d'E/S, lorsqu'ils sont configurés comme sorties, doivent avoir leurs limites de capacité de charge respectés, selon les spécifications.
NOVUS AUTOMATION
E/S3 comme entrée numérique
E/S3 ou E/S4 avec sortie d'impulsion pour
SSR
E/S5 comme entrée numérique
E/S5 avec sortie d'impulsion pour SSR
14/64
