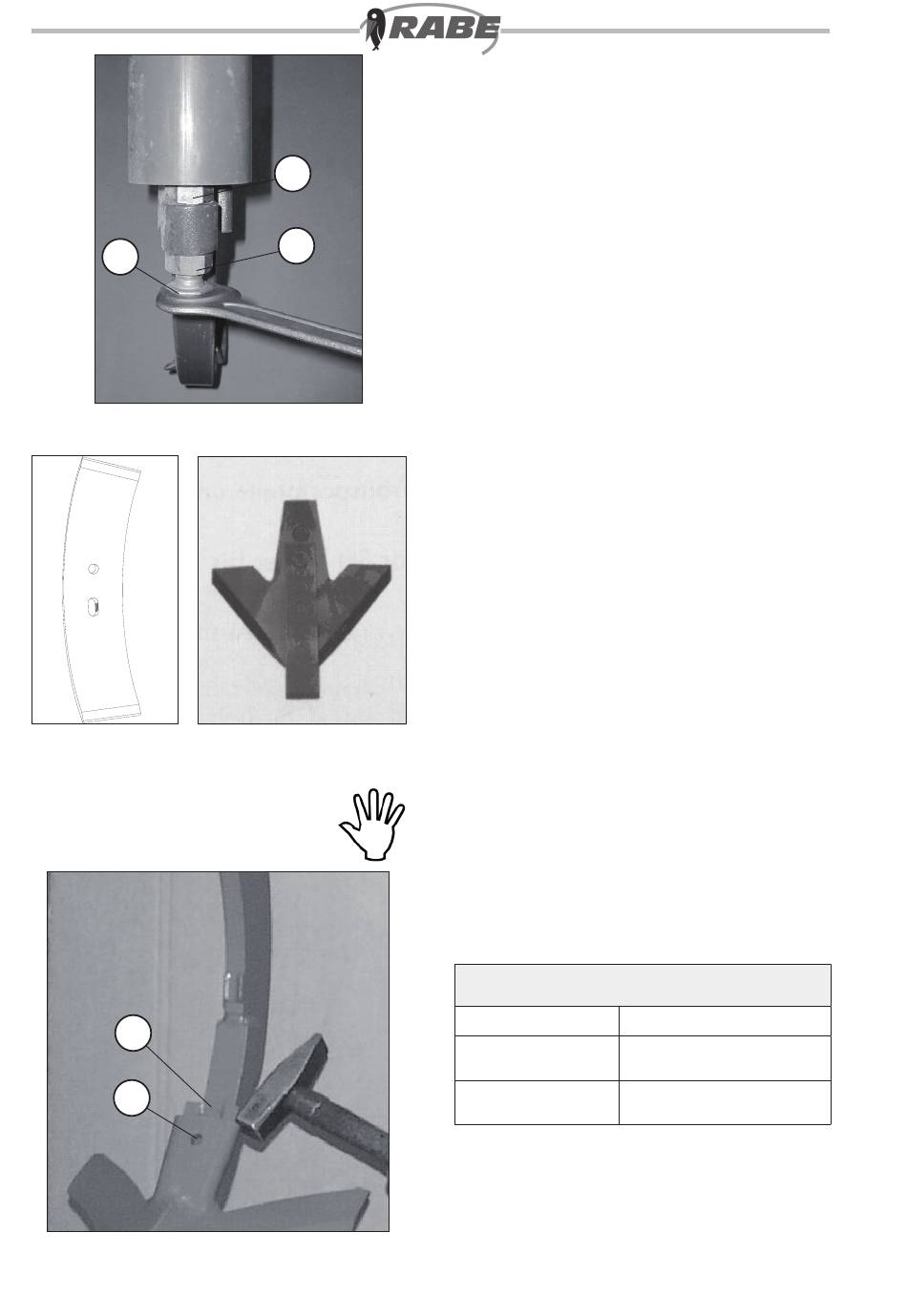

Boulon de sécurité à ressort (8)
La prétension du ressort peut être réglée de façon
variable.
Desserrer l'écrou (8/2)
En tournant la vis (8/3) tenir serré l'écrou (8/1).
1
Une fois le réglage fi ni, bloquer par contre-écrou
avec l'écrou (8/2).
Visser la vis (8/3) vers la droite - plus forte
2
3
prétension
Visser la vis (8/3) vers la gauche - moins forte
prétension
Socs
Socs hélicoïdaux (9) = largeur de coupe env. 7 cm
8
Profondeur de travail jusqu'à 18 cm
Socs en pattes d'oie (10) = largeur de coupe env.
26 cm
Profondeur de travail jusqu'à 15 cm
Système de remplacement rapide Quick-Fix (11)
Soc étroit 11 cm
Socs en pattes d'oie = largeur de coupe
env. 26 cm.
Tôle-guide hélicoïdal
Le remplacement des ressorts de sécurité (11/1)
doit s'effectuer avec de légers coups de marteau.
10
9
Le nez du ressort de sécurité (11/1) doit être bien
emboîté dans le trou du soc (11/2).
Risques de blessures : Porter des gants de
protection pour procéder au remplacement (bords
coupants) et bien tenir le soc.
