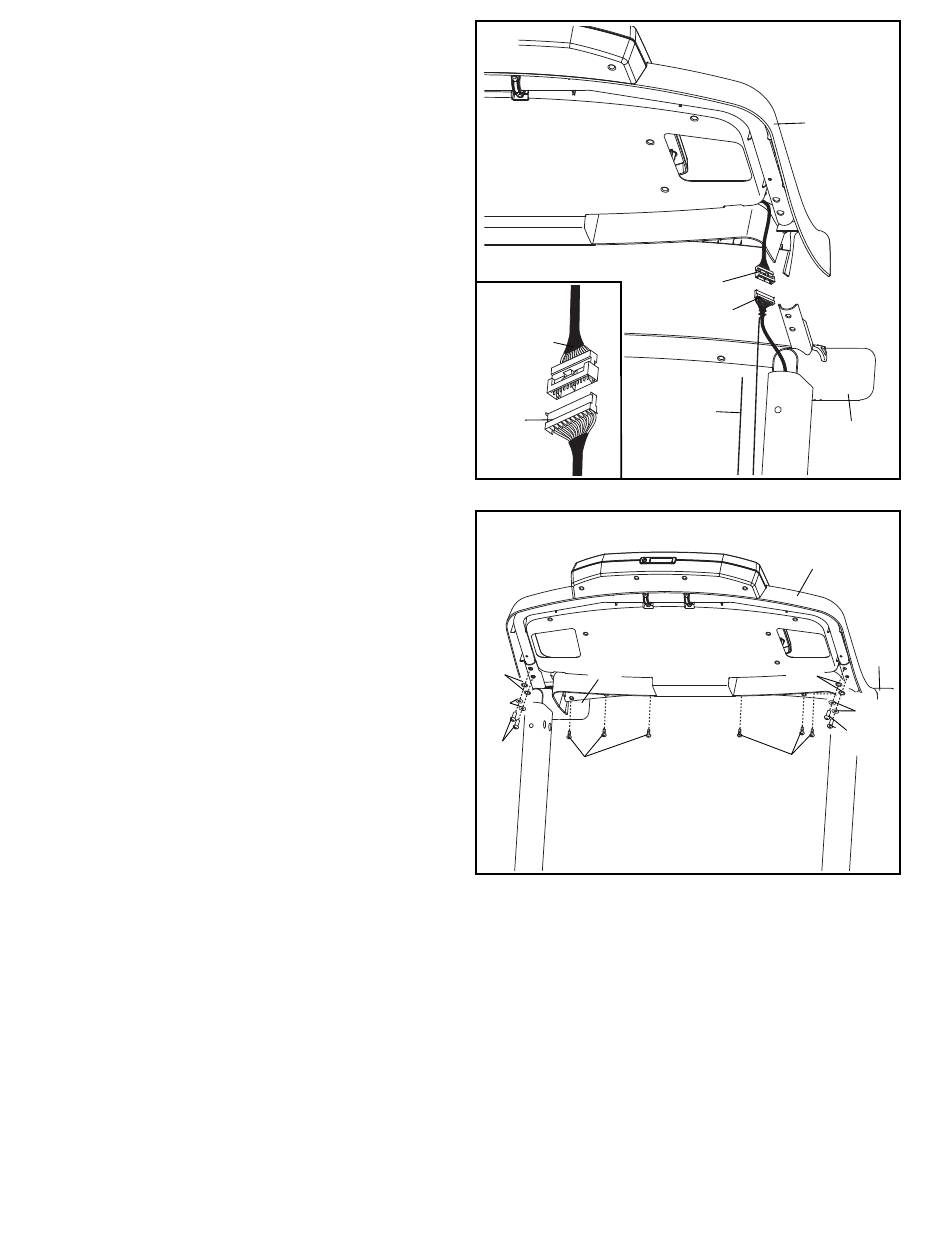

10. À l'aide d'une autre personne, tenez l'ensemble
console près de la Rampe Gauche (88).
Reliez le Fil du Montant (81) au fil de la console.
Reportez-vous au schéma encadré. Les
connecteurs doivent glisser facilement l'un
dans l'autre de façon à s'emboîter. Si tel n'est
pas le cas, retournez l'un des connecteurs et
ressayez. SI LES CONNECTEURS NE SONT
PAS RELIÉS DE FAÇON APPROPRIÉE, LA
CONSOLE RISQUE D'ÊTRE ENDOMMAGÉE
LORS DE LA MISE EN MARCHE. Retirez
l'attache-fil du Fil du Montant.
11. Déposez l'ensemble console sur les Rampes
Droite et Gauche (87, 88). Veillez à ne coincer
aucun des fils. Enfoncez le Fil du Montant (non
illustré) excédentaire dans la Rampe Gauche.
Fixez l'ensemble console à l'aide de six Vis #8
x 1/2" (1), quatre Vis 5/16" x 1 1/4" (4), quatre
Rondelles Plates 5/16" (113) et quatre Rondelles
Étoilées 5/16" (11). Engagez l'ensemble des
dix Vis, puis serrez chacune d'elles.
Reportez-vous à l'étape 7. Vissez à fond les
quatre Vis 5/16" x 1" (5) et les deux Vis 5/16" x 1
1/4" (4).
10
Fil de la
Console
81
11
11
87
113
4
1
11
Ensemble
Console
Fil de la
Console
81
Attache-
Fil
Ensemble
Console
11
1
88
88
113
4
