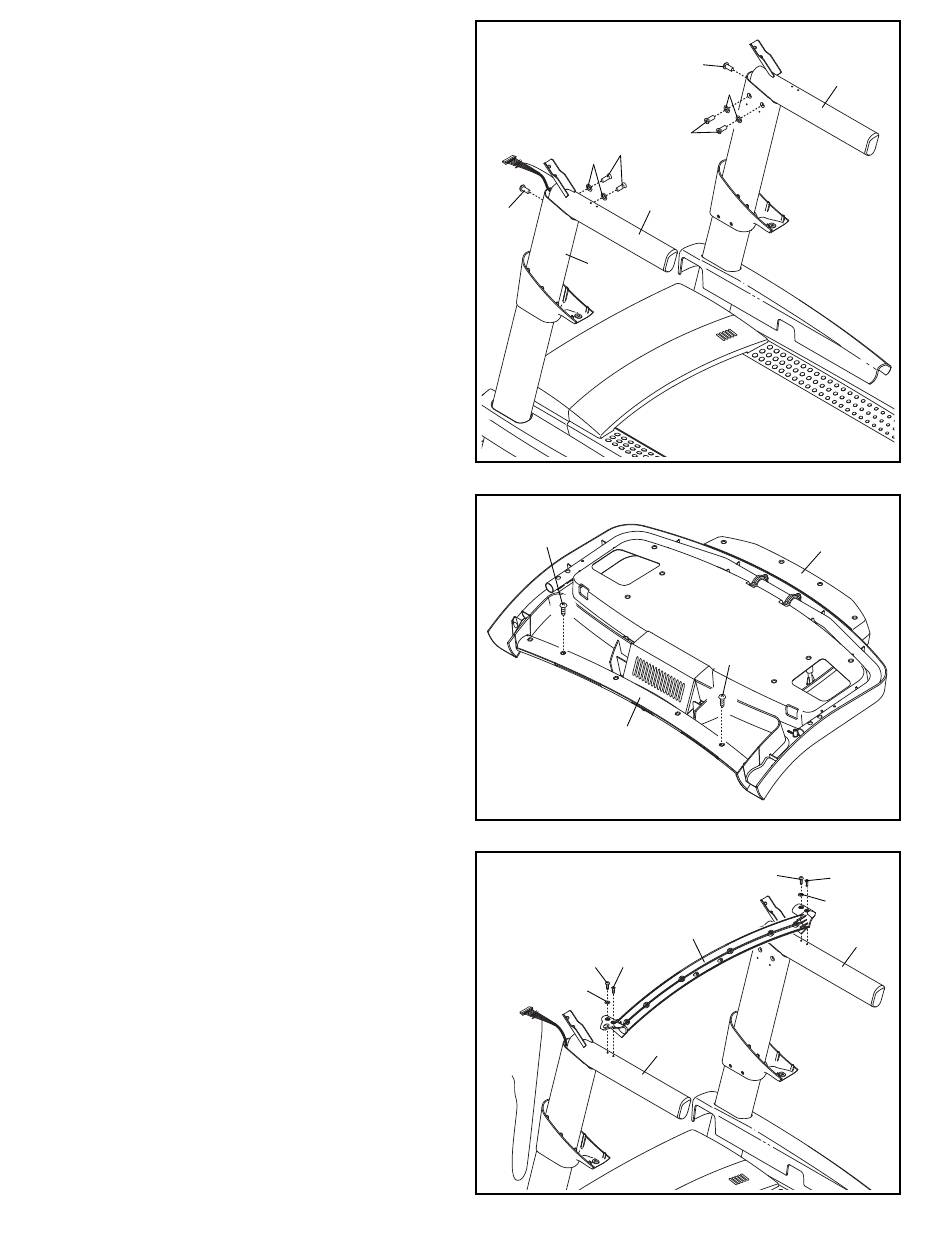

7. Fixez la Rampe Gauche (88) au Montant
Gauche (89) à l'aide de deux Vis 5/16" x 1" (5),
de deux Rondelles Étoilées 5/16" (11) et d'une
Vis 5/16" x 1 1/4" (4). Ne serrez pas complète-
ment les Vis à ce moment.
Reliez la Rampe Droite (87) de la même
façon.
8. Déposez l'ensemble console face contre terre
sur une surface douce afin d'éviter d'égratigner
l'ensemble console. Retirez et jetez les deux vis
(A). Ensuite, enlevez la Barre Transversale (93)
en la soulevant.
9. IMPORTANT : pour éviter d'abîmer la Barre
Transversale (93), n'utilisez aucun outil à
commande mécanique et ne serrez pas à
l'excès les Vis #10 x 3/4" (9) ni les Vis à Tête
Plate #10 x 3/4" (112).
Orientez la Barre Transversale (93) comme il est
illustré. Fixez la Barre Transversale aux Rampes
(87, 88) à l'aide de deux Vis à Tête Plate #10
x 3/4" (112), deux Vis #10 x 3/4" (9) et deux
Rondelles Étoilées 1/4" (35) tel qu'il est indiqué.
Engagez les quatre Vis, puis serrez chacune
d'elles.
7
5
11
4
89
8
A
93
9
112
9
35
10
4
11
5
88
Ensemble
Console
A
9
93
88
87
112
35
87
