Vue De Dos - Vectron POS Touch 15 Manuel Utilisateur

4.2.2.

Vue de dos

3
2
1
Pos.
1 Bouton de mise en
marche/arrêt
2 Haut-parleur
3 Verrouillage du capot
d'interface
4 Capot pour interfaces
5 Cache de raccordement
de l'écran client
6 Couvercle du pied
7 Verrouillage du capot
pied

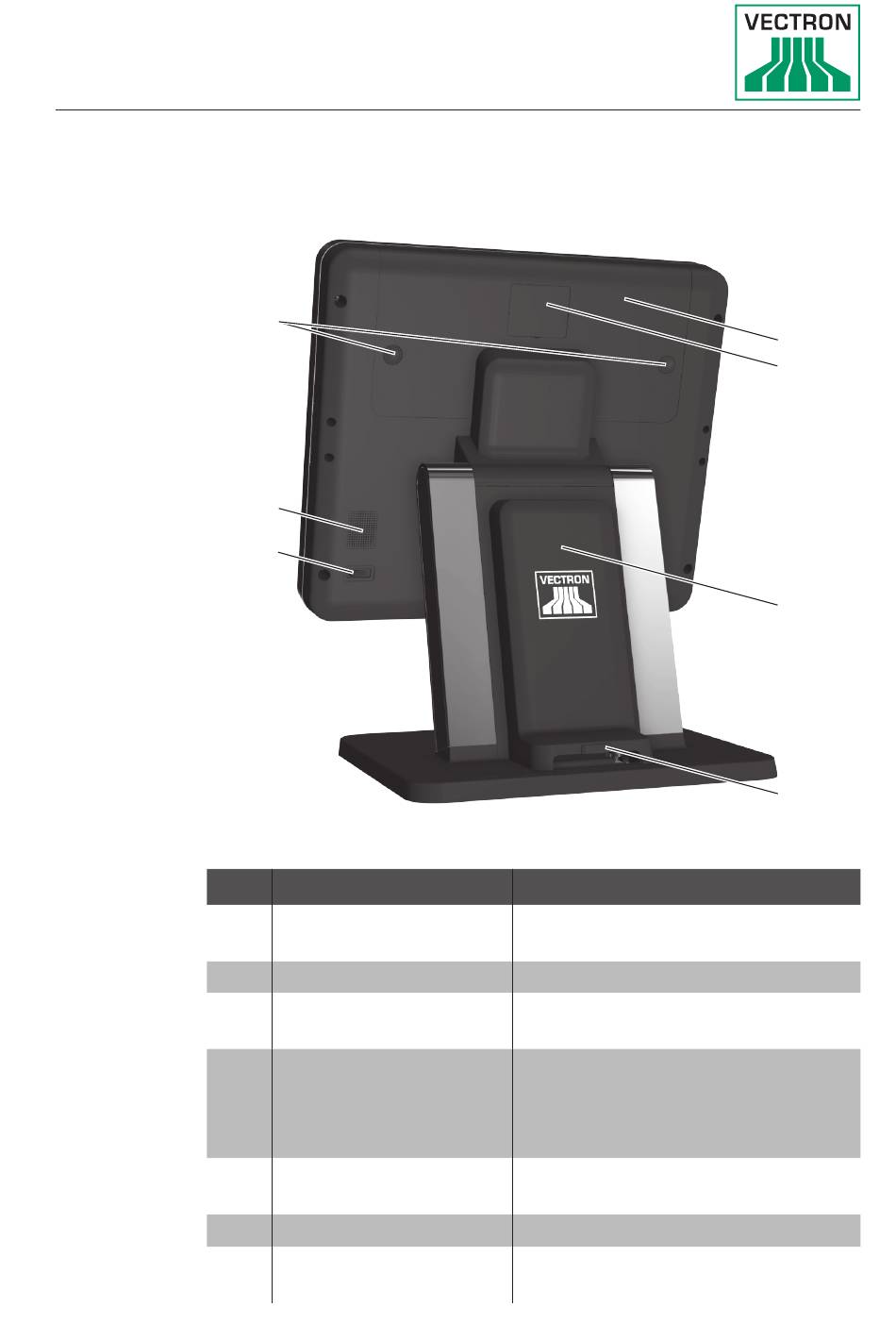

Fig. 2: Vue de dos
Désignation Description
Capot pour interfaces et raccor-
dements (voir au chapitre 4.2.3
« Interfaces et raccordements » à la
page 18).
Pour raccorder un écran client, ce
cache peut être retiré.
Capot pour le bloc d'alimentation.
4
5
6
7
17
