3.1- CONNEXION AU CIRCUIT
D'EAU DOUCE
Se reporter aux dessins d'installation, en considérant notamment la direction et la position des com-
posants.
Considérer également l'accessibilité des composants pour les passages suivants d'installation ainsi
que pour l'entretien. Respecter la direction du flux marquée sur l'appareil. Le clapet de purge instal-
lé sur le retour d'eau douce doit lui aussi rester accessible.
Respecter les diamètres nominaux du collecteur.
Collecteur : l'installer dans un endroit accessible, si possible avec un certain angle d'inclinaison
(clapet de purge plus en hauteur).
Contrôler que toutes les soupapes d'étalonnage (si elles ont été installées) du collecteur sont com-
plètement ouvertes.
Réservoir d'expansion : respecter les schémas. La porte de jonction doit être tournée vers le haut
de manière à permettre le drainage.
Pompe d'eau douce : respecter les schémas de position.
Circuit d'eau douce : il faut savoir que plus il est court, mieux c'est.
Théoriquement, n'importe quel point "haut" du circuit doit être muni d'un clapet de purge. Eviter
toute formation de siphons et de "dents de scie" qui compromettent la purge de l'air et le maintien-
nent à l'intérieur.
Ventilo-convecteur : respecter la direction du flux. Chaque ventilo-convecteur est équipé d'un cla-
pet de purge qui doit être accessible aussi bien lors de l'installation que pour tout entretien.

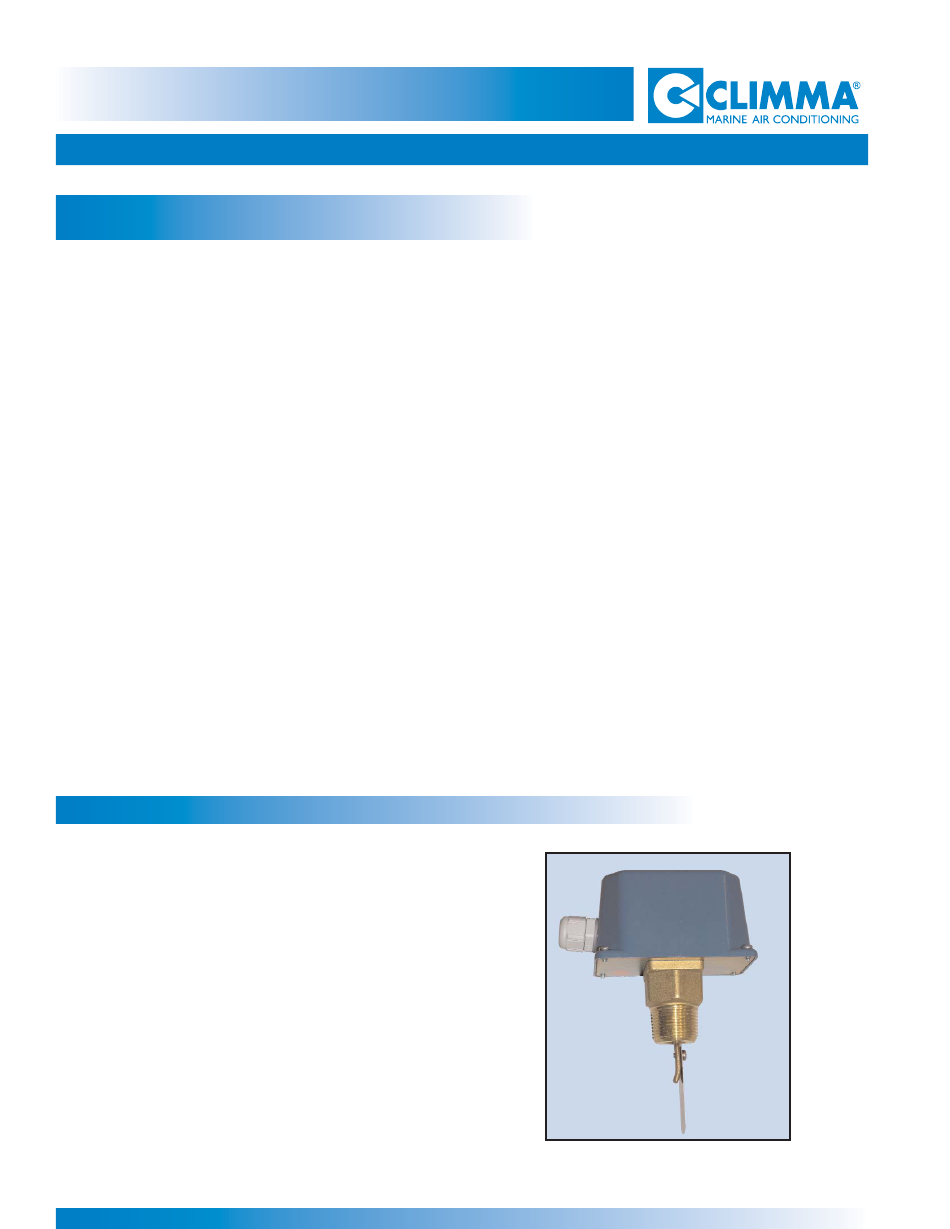

3.2- Interrupteur de flux (en option)
Composant à installer sur le circuit d'eau
douce. Il doit rester accessible pour toute opé-
ration d'entretien et d'étalonnage.
L'interrupteur de flux est une sécurité supplé-
mentaire qui se déclenche dès que la circula-
tion d'eau douce s'arrête ou est insuffisante.
L'interrupteur de flux est raccordé électrique-
ment à la boîte électrique (câble à deux fils et
prise de terre) de la manière indiquée sur le
schéma électrique.
Page
6
CWS Basic 121-161-201-251
3- CIRCUIT D'EAU DU VENTILO-CONVECTEUR
