Sony STR-DA5500ES Mode D'emploi page 18

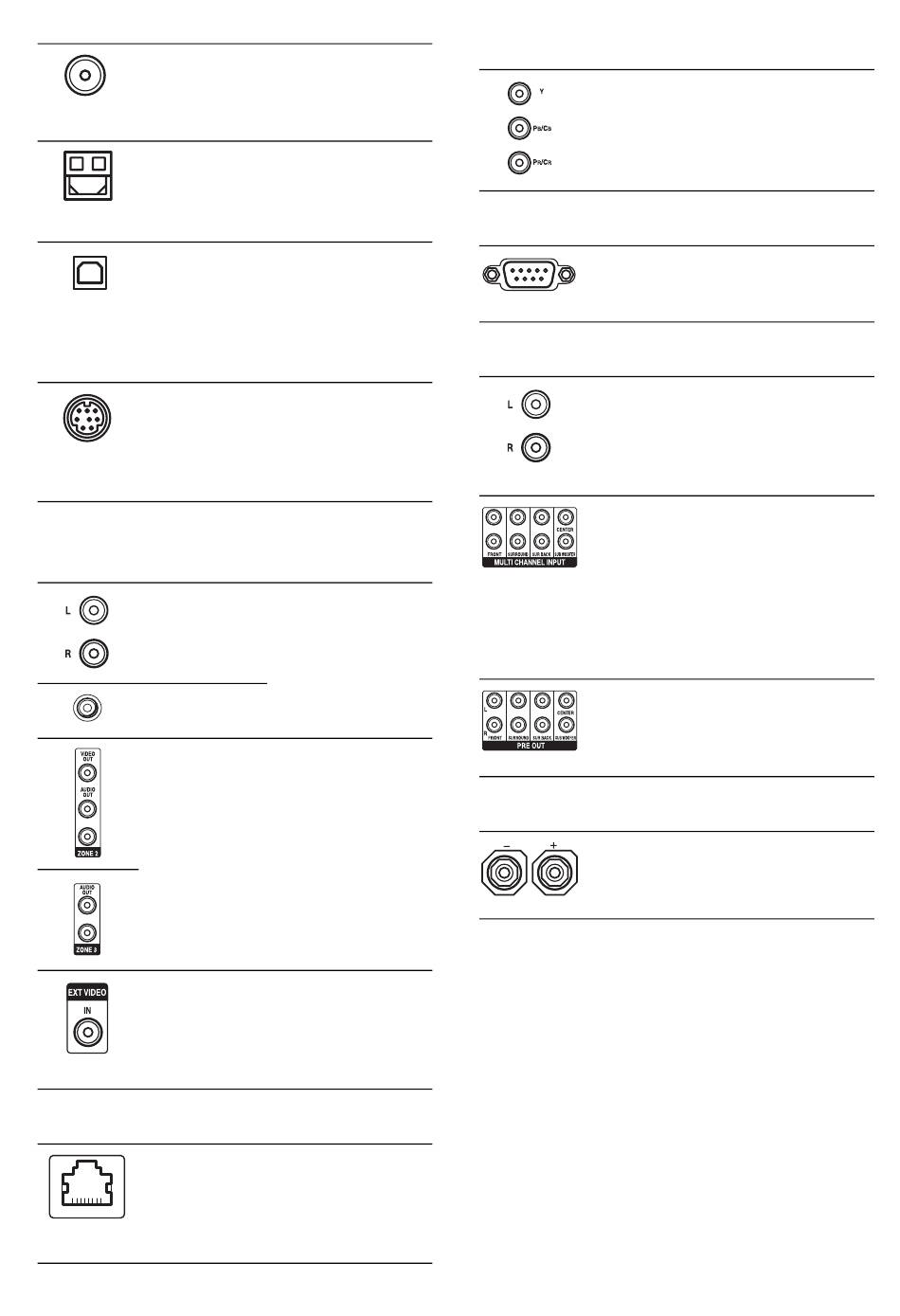

D Section ANTENNA
Prise FM
ANTENNA
Prise AM
ANTENNA
Prise XM
(Modèle
américain/
canadien
uniquement)
Prise SIRIUS
(Modèle
américain/
canadien
uniquement)
E Section VIDEO/AUDIO INPUT/
OUTPUT
Prises AUDIO
IN/OUT
Prises VIDEO
IN/OUT*
Prises AUDIO
OUT
Prise VIDEO
OUT
Prise EXT
VIDEO IN
F Port LAN
18
FR
Permet de raccorder
l'antenne fil FM
fournie avec l'ampli-
tuner (page 48).
Permet de raccorder
l'antenne cadre AM
fournie avec l'ampli-
tuner (page 48).
Permet de raccorder
le minisyntoniseur
XM et la station
d'accueil pour la
maison (non fournis)
(page 80).
Permet de raccorder
un tuner
SiriusConnect (non
fourni) (page 80).
Permettent de
raccorder un
magnétoscope, un
lecteur DVD, etc.
(page 29, 41, 42, 43).
Permettent de
raccorder l'appareil
dans la zone 2 ou
zone 3 (page 114).
Permet de raccorder
l'appareil pour
visionner dans la
fenêtre PIP (Picture
in Picture).
Permet de raccorder
le routeur lorsque
vous souhaitez
raccorder l'ampli-
tuner à votre réseau.
G Section COMPONENT VIDEO
INPUT/OUTPUT
Prises Y, P
P /C IN/
R R
OUT*
H Port RS232C
I Section AUDIO INPUT/OUTPUT
Prises AUDIO
IN/OUT
Prises MULTI
CHANNEL
INPUT
Prises PRE
OUT
J Section SPEAKERS
* Vous pouvez visionner l'image de l'entrée
sélectionnée lorsque vous raccordez les prises
HDMI OUT ou MONITOR OUT à un téléviseur
(page 29).
/C , Permettent de
B B
raccorder un lecteur
DVD, un téléviseur,
un tuner satellite
(page 29, 41, 42).
Utilisée pour la
maintenance et le
dépannage.
Permettent de
raccorder une
platine-cassette, une
platine MD, etc.
(page 35).
Permettent de
raccorder un lecteur
Super Audio CD ou
un lecteur DVD doté
d'une prise audio
analogique pour son
7.1 canaux ou 5.1
canaux (page 34).
Permettent de
raccorder un
amplificateur de
puissance externe.
Permet de raccorder
des enceintes
(page 27).
