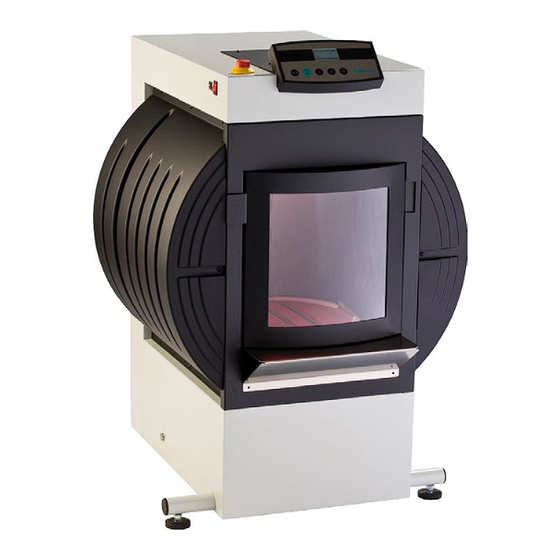

Collomix ROTA 400 Mode D'emploi
Table des Matières
Liens rapides
Menu de service ROTA 400, TOROneo
Contents
1.
CONCERNANT CE DOCUMENT ............................................................................................................................. 2
2.
NAVIGATION DANS LE MENU DE SERVICE ........................................................................................................... 3
2.1
3.
ACTIVER LE MENU DE SERVICE ............................................................................................................................ 4
3.1
............................................................................................................................................................ 4
3.2
....................................................................................................................................................... 4
3.3
S
'
4.
STRUCTURE DU MENU ........................................................................................................................................ 5
5.
DESCRIPTION DU MENU ...................................................................................................................................... 6
5.1
TEST ..................................................................................................................................................................... 6
5.2
SET TIME.............................................................................................................................................................. 7
SET CLAMP FORCE ............................................................................................ F
5.3
5.4
CLAMP PAR .................................................................................................................................................. 11
SET SPEED ......................................................................................................... F
5.5
5.6
SET DOOR MENU ................................................................................................................................................. 8
5.7
SET LANGUAGE MENU ...................................................................................................................................... 15
5.8
SAVE CHANGES MENU ...................................................................................................................................... 15
........................................................................................................................................... 3
......................................................................................................................................... 4
2020-11-11
Page 1/15
! T
EHLER
EXTMARKE NICHT DEFINIERT
! T
EHLER
EXTMARKE NICHT DEFINIERT
Erstellt: 2020-11-11 / Michael Schmidt
.
.
Table des Matières
Manuels Connexes pour Collomix ROTA 400
Sommaire des Matières pour Collomix ROTA 400
-
Page 1: Table Des Matières
Menu de service ROTA 400, TOROneo 2020-11-11 Page 1/15 Contents CONCERNANT CE DOCUMENT ..........................2 NAVIGATION DANS LE MENU DE SERVICE ......................3 ............................3 ONCTION DES TOUCHES ACTIVER LE MENU DE SERVICE ..........................4 ................................4 ONNEXION ............................... 4 AISIE DU CODE ’... -
Page 2: Concernant Ce Document
Menu de service ROTA 400 2020-11-11 Page 2/15 Concernant ce document Ce manuel d’utilisation décrit le menu de service de la machine. Il permet de tester différentes fonctions et de modifier les paramètres spécifiques à la machine. Lisez les instructions fournies avec la machine et respectez les consignes de sécurité et les avertissements qu’elles contiennent avant tous les travaux dans le menu des services. -
Page 3: Navigation Dans Le Menu De Service
Menu de service ROTA 400 2020-11-11 Page 3/15 Navigation dans le menu de service Pour naviguer dans le menu de service, utilisez les touches E, I, II et III. L’utilisation des autres options de menu fonctionne ensuite de manière analogue à l’exemple indiqué ci-dessous :... -
Page 4: Activer Le Menu De Service
Menu de service ROTA 400 2020-11-11 Page 4/15 Activer le menu de service Connexion Pour consulter le menu de service, éteignez d’abord la machine avec l’interrupteur principal. Appuyez simultanément sur les touches E et III et maintenez-les enfoncées tandis que vous rallumez la machine avec l’interrupteur principal. -
Page 5: Structure Du Menu
Menu de service ROTA 400 2020-11-11 Page 5/15 Structure du menu TEST SET SPEED D-LOCK FUSE DOOR E STOP MU-LOCK F-RUN MU-LOCK LOCK SET TIME SET SPEED 0:30 1:00 2:00 SLOW FAST SET BUTTONS SET DOOR DOOR START UCLMP SET CLAMP FORCE... -
Page 6: Description Du Menu
Menu de service ROTA 400 2020-11-11 Page 6/15 Description du menu TEST Le menu principal TEST permet de tester le fonctionnement de TEST composants importants. D-LOCK FUSE DOOR E STOP D-Lock Verrouillage de la porte DOOR Interrupteur de sécurité F-RUN... -
Page 7: Set Time
Menu de service ROTA 400 2020-11-11 Page 7/15 SET TIME Le menu principal SET TIME permet de régler les durées de mélange de 1 TIME SETTINGS à 3 Régler la durée de mélange T1 Régler la durée de mélange T2 Régler la durée de mélange T3... -
Page 8: Set Clamp Force
Menu de service ROTA 400 2020-11-11 Page 8/15 SET CLAMP FORCE SET CLAMP FORCE Trois pressions de serrage peuvent être réglées dans le menu SET CLAMP FORCE. Cela signifie que les petits, moyens et grands récipients sont toujours maintenus dans le cycle mélange avec une pression de serrage appropriée. - Page 9 Menu de service ROTA 400 2020-11-11 Page 9/15 5.4.1 SET CLAMP LOW Réglage de la faible pression de serrage pour petit récipient (CLAMP SET CLAMP LOW LOW) Valable pour : Temps de serrage > ST2 (se référer à 5.5) Augmenter la valeur CLAMP Réduire la valeur...
- Page 10 Menu de service ROTA 400 2020-11-11 Page 10/15 SET SWITCH TIME SET SWITCH TIME SWITCH TIME ST1 et ST2 peuvent être utilisés pour sélectionner trois pressions de serrage (CLAMP LOW, MED et HIGH) et trois vitesses de mélange (SPEED SLOW, MED et FAST) en fonction de la durée du processus de serrage.
-
Page 11: Set Clamp Par
Menu de service ROTA 400 2020-11-11 Page 11/15 Set CLAMP PAR SET CLAMP PAR Réglage des paramètres pour le mécanisme de serrage. F-RUN TEST FREERUN ENDPOS Butée de l’unité de mélange F-RUN ENDPOS 5.7.1 TEST FREERUN Le sous-menu TEST FREERUN permet de tester le fonctionnement du TEST FREERUN moteur de serrage. - Page 12 Menu de service ROTA 400 2020-11-11 Page 12/15 5.7.2 TEST ENDPOS TEST ENDPOS Réglage de la butée de l’unité de mélange. OPEN Tester la butée supérieure CLAMP Tester la butée inférieure EDIT Modifier le paramètre POSITION FINALE OPEN CLAMP EDIT L’unité...
-
Page 13: Set Speed
Menu de service ROTA 400 2020-11-11 Page 13/15 SET SPEED LOCK SET SPEED Réglage de la vitesse de l’unité de mélange. LOCK Vitesse du positionnement LOCK 5.8.1 EDIT SPEED (LOCK SPEED) EDIT SPEED LOCK Après le processus de mélange, l'unité de mélange est tournée avec une vitesse LOCK et ensuite positionnée en position 12 heures. - Page 14 Menu de service ROTA 400 2020-11-11 Page 14/15 SET SPEED (SLOW, MED, FAST) SET SPEED Réglage de la vitesse de l’unité de mélange. SLOW Vitesse pour grand récipient Vitesse pour moyen récipient SLOW FAST FAST Vitesse pour petit récipient 5.9.1...
-
Page 15: Set Language Menu
Menu de service ROTA 400 2020-11-11 Page 15/15 5.10 SET DOOR MENU SET DOOR Réglage des options de la porte. Ouverture automatique de la porte après le DOOR mélange. START Le cycle de mélange peut être démarré en DOOR START UCLMP fermant la porte.
