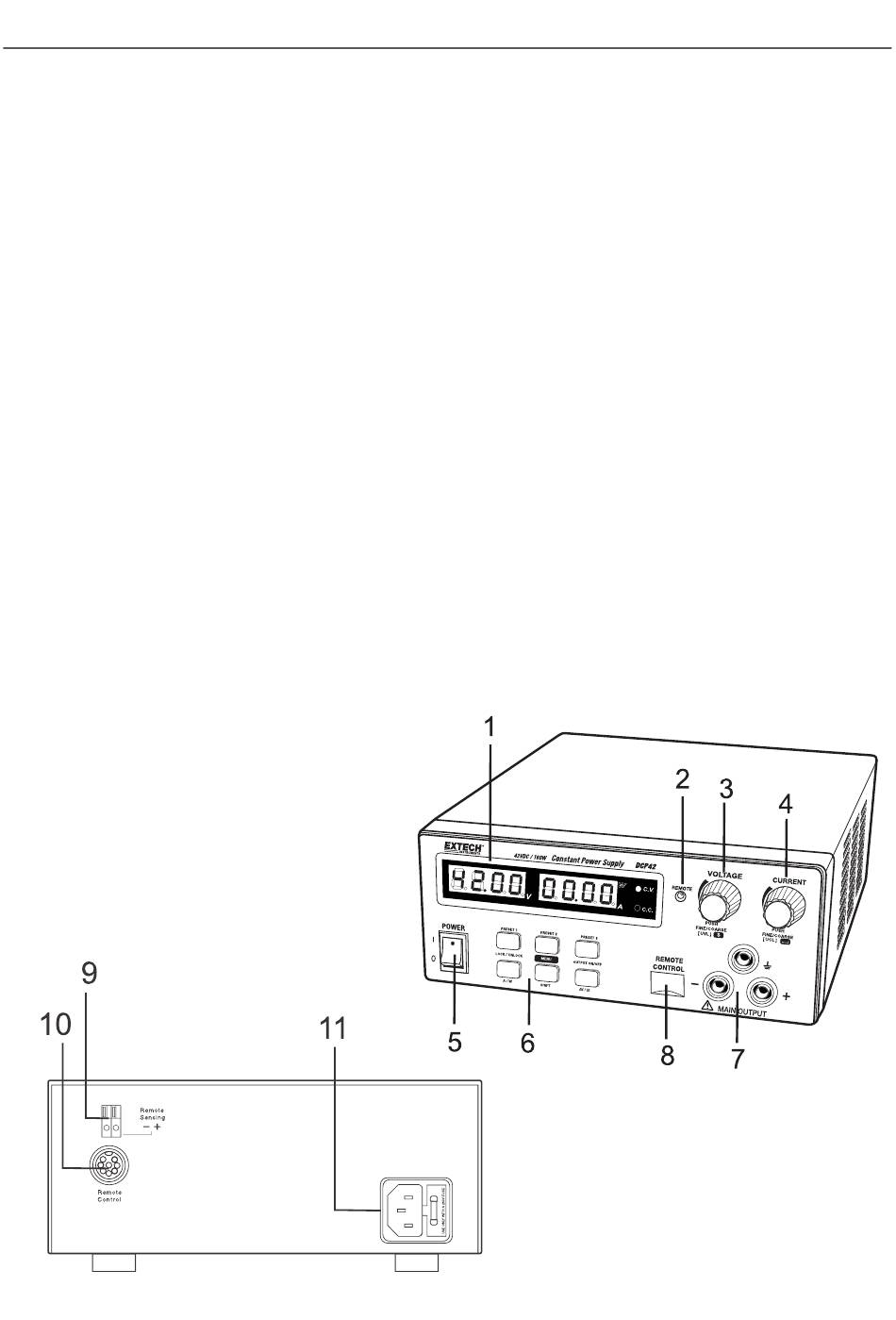

3. Description du bloc d'alimentation
(1) Module de mesure et d'affichage à LED avec indicateur de courant constant (CC, Constant
current)/tension constante (CV, Constant voltage)/W
(2) Indicateur de commande à distance (Mode Commande à distance/USB)
(3) Bouton de commande de la tension de sortie
(4) Bouton de commande du courant de sortie
(5) Commutateur MARCHE/ARRÊT
(6) Clavier à 6 touches (avec éclairage) :
‐ Touches prédéfinies 1, 2 et 3
‐ Touche Menu (Touche Shift)
‐ Touche de verrouillage/déverrouillage (Touche Ampèremètre/Wattmètre)
‐ Sortie activée/désactivée (Touche ΔV/Δt)
(7) Prise de sécurité sortie (Alimentation nominale : 10 A)
(8) Port USB (Pour accéder à l'ordinateur afin d'exécuter un fonctionnement cyclique avec tension,
courant, durée et cycle programmables)
(9) Borne de détection à distance
(Avertissement ! La mise en court‐circuit de la borne de détection à distance ou le branchement
de la borne de détection en polarité inversée risque d'endommager le bloc d'alimentation)
(10) Borne de commande à distance
(11) Prise d'entrée secteur (avec porte‐fusible)
