5.7 Sélection du mode Ampèremètre/Wattmètre
Avec la sortie de tous les presets OFF, appuyez sur la touche MAJ, puis appuyez sur
1.
la touche PRESET.
Appuyez sur la touche MAJ, puis appuyez sur le bouton Lock/Unlock
2.
(Verrouiller/Déverrouiller pour changer de mode ampèremètre de wattmètre mode.
Pour revenir en mode ampèremètre wattmètre de mode, appuyez sur le bouton
3.
SHIFT et appuyez ensuite sur le bouton Lock/Unlock (Verrouiller/Déverrouiller.
6. Fonctions supplémentaires
6.1 Fonction ΔV/Δt
3 paramètres (A, B et C) du générateur de tension DC sont disponibles.
Préréglage 1 = A
Préréglage 2 = B
Préréglage 3 = C
ΔV a‐b (du niveau de tension A au niveau de tension B).
Δt a‐b (le temps en secondes du niveau de tension A au niveau B, ce temps de transit est
ajustable de 0 à 20 secondes)
6.1.2 Réglage du niveau de tension du générateur DC
3 niveaux prédéfinis (A, B et C) de tension du générateur sont disponibles.
Appuyez sur la touche Préréglage 1, 2 et 3, puis ajustez la tension à la valeur souhaitée.
6.1.2 Définition de la valeur Δt
6 réglages de la valeur Δt sont disponibles ; la rotation du bouton de commande de la tension
permet de faire défiler la séquence suivante : AB →BA →AC →CA →BC →CB
En vous servant du paramètre AB comme exemple, tournez le bouton de commande de la
tension jusqu'à l'affichage de l'indicateur A‐b sur l'écran du voltmètre, puis tournez le bouton de
commande du courant pour définir le temps de transit Δt souhaité (5 secondes par exemple).
6.1.3 Génération de cycles de montée ou de diminution de la sortie DC

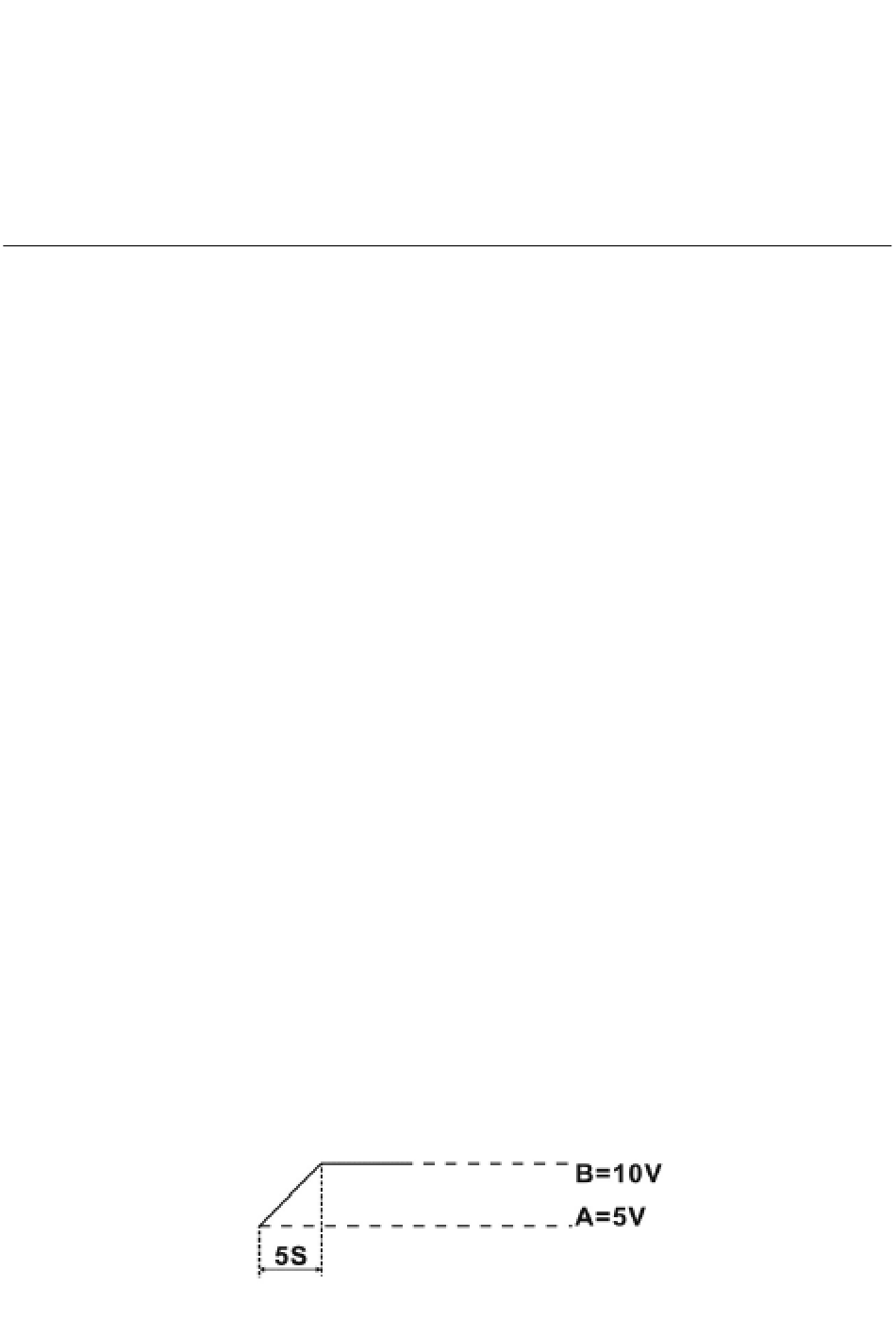

Exemple du générateur de montée en tension : Réglage A = 5 V ; B = 10 V ; Δt a‐b = 5 secondes
1.
Connectez une charge appropriée à la sortie, puis activer la sortie en appuyant sur la
touche « OUTPUT ON/OFF » ; remarquez le voyant LED de sortie.
2.
Appuyez sur « Préréglage 1 », puis notez la tension de sortie de 5 V. Appuyez sur «
Préréglage 2 », puis notez que la tension de sortie monte à 10 V en 5 secondes
indiquant une montée en tension (la sortie reste à 10 V).
3.
Une pression exercée sur « Préréglage 1 » génère à présent une diminution de la
tension de 10 V à 5 V en 5 secondes et elle reste au niveau de 5 V.
Remarque : Le niveau final de la tension de sortie correspond au dernier niveau de tension
généré.
