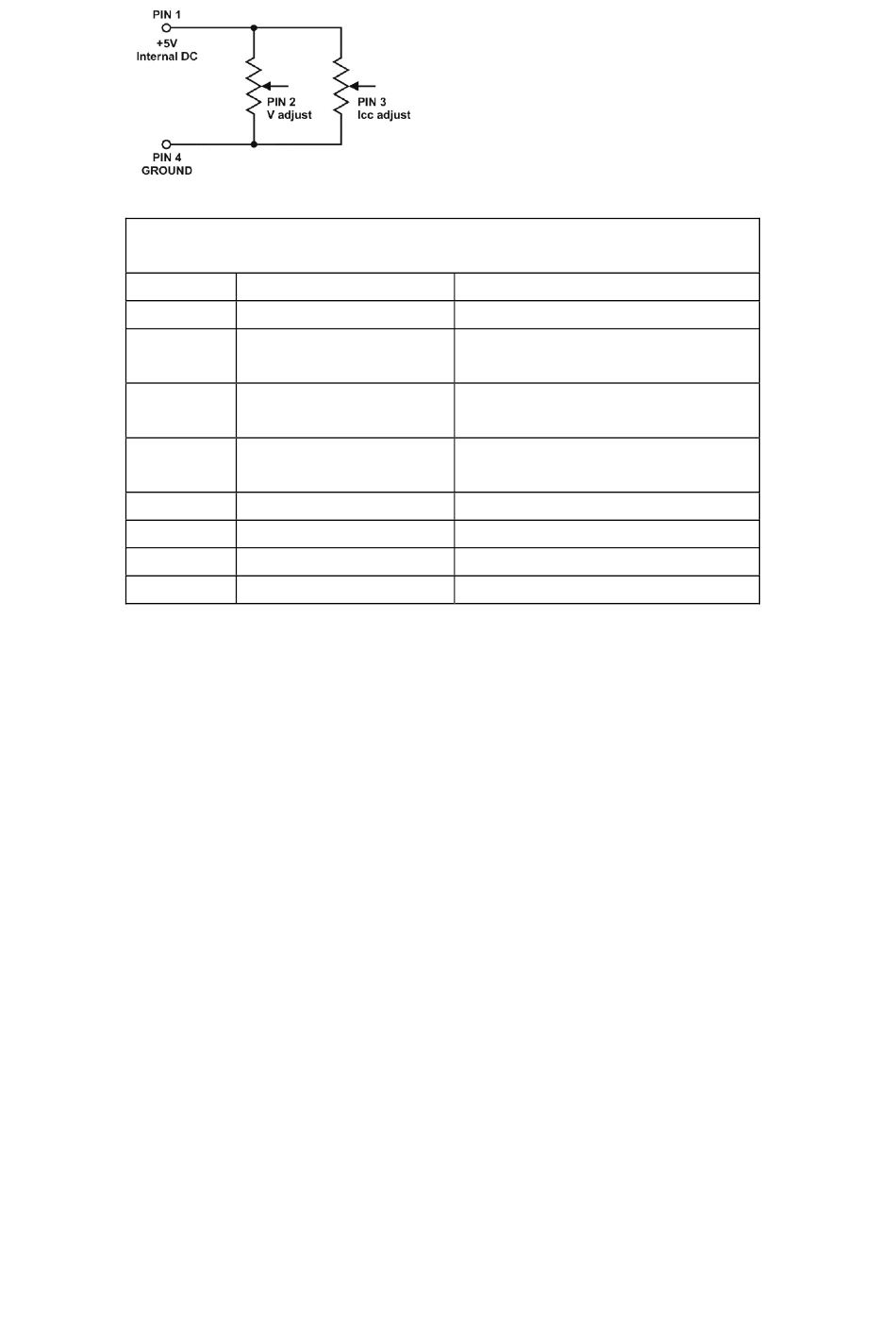

Affectation des broches de la prise à distance pour résistance
BROCHE
1
2
3
4
5
6
7
8
Vérifiez la gamme de tension de sortie du bloc d'alimentation en réglant la résistance variable de
5 k ohms.
Court‐circuitez la sortie principale à l'aide d'un fil de calibre 14 AWG pour vérifier le paramètre
CC sur l'écran tout en ajustant la résistance variable.
6.5.3 Sortie de la commande à distance activée/désactivée
La commande à distance de l'activation/désactivation de la sortie peut être activée en
accédant à un des modes Normal, Préréglage, Réglage et Commande à distance. Passez en
revue les conditions ci‐après :
Par défaut, la Broche 5 est ouverte et la sortie est activée.
Un court‐circuit de la Broche 5 à la Broche 4 (masse) enclenche l'activation de la sortie.
Lorsque la sortie est désactivée, les voyants LED C.V. et C.C. clignotent. Le paramètre
actuel de la tension de sortie et du courant s'affiche sur le module de mesure et
d'affichage.
L'utilisateur peut régler la sortie à l'aide des boutons de commande de la tension et du
courant sur une valeur souhaitée lorsque la sortie est désactivée.
Remarque : Utilisez exclusivement la fiche de commande à distance à 8 broches fournie, puis
branchez à l'aide de fils de calibre 22 AWG. Référez‐vous au schéma ci‐dessous.
Remarque : Les numéros des broches sont indiqués sur la zone noire de la prise
variable externe
FONCTIONS
DC interne + 5 V
Réglage de la tension
Réglage du courant
Masse
Sortie désactivée
N.D.
N.D.
N.D.
REMARQUES
Une extrémité de la résistance
Branche variable de la
résistance
Branche variable de la
résistance
L'autre extrémité de la
résistance
Court‐circuit à la masse
15
DCP42‐fr‐FR_V1.5 12/14
