6.2 Générateur de formes d'ondes de la fonction A/B/C
Préréglage 1 = A
Préréglage 2 = B
Préréglage 3 = C
La touche FUNC (A/B/C) permet de définir la durée (de 0 à 600 secondes) pendant laquelle le
générateur de tension reste sous tension au niveau spécifié de tension de sortie avant le passage
à un autre niveau de tension.
6.2.1 Réglage de la touche FUNC (A/B/C) :
Saisissez en premier le paramètre ∆V/∆t (Référez-vous à la section 4.3 Mode
1.
Réglage.)
Tournez le bouton de commande de la tension pour sélectionner la fonction
2.
souhaitée, puis tournez le bouton de commande du courant pour définir la durée (0 à
600 secondes) du niveau de tension choisi.
Appuyez sur le bouton de commande du courant pour basculer entre réglage
3.
grossier et réglage fin de la durée.
Pour générer des formes d'ondes, utilisée simultanément la touche Func A/B/C et la
4.
touche ∆V/∆t (la durée d'un niveau de tension à un autre)
Grâce à l'utilisation simultanée des fonctions ci-dessus, 3 paires commutables (AB et
5.
BA, BC et CB, AC et CA) peuvent être utilisées pour générer des formes d'ondes.

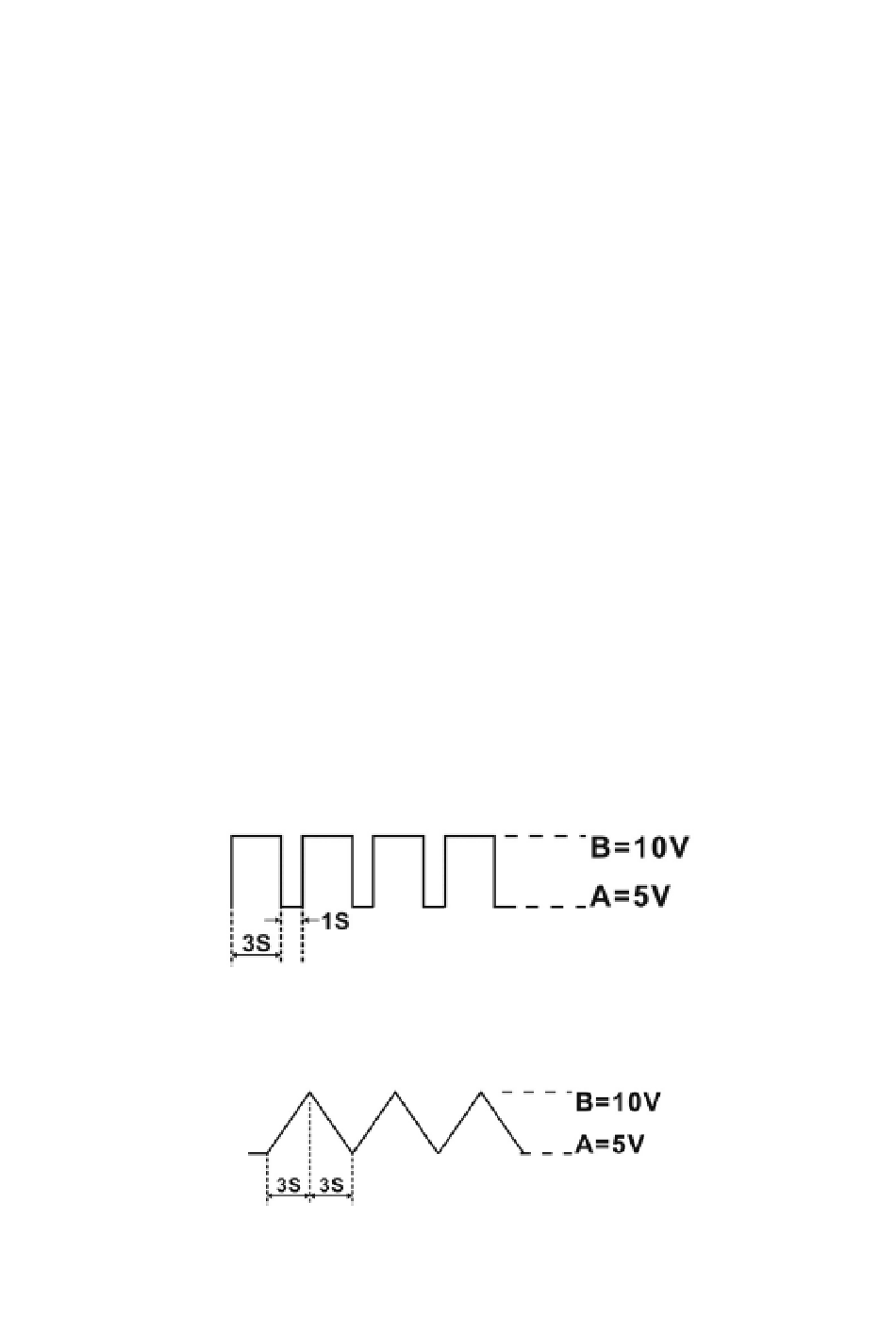

Forme d'ondes d'impulsion avec 3 s à 10 V et 1 s à 5V.
Exemple 1 :
Réglage A (Préréglage 1) = 5 V, set B (Préréglage 2) = 10 V
Réglage Fonc A = 1 seconde en tournant le bouton de commande du courant
Fonc B = 3 secondes à l'aide de la même procédure que ci‐dessus
Réglage Δt a‐b = 0, Réglage Δt b‐a = 0
6.2.2 Génération de la forme d'ondes
Pour générer la forme d'ondes, appuyez sur la touche SHIFT, puis appuyez sur la touche ΔV/Δt
La forme d'ondes se reproduit de manière cyclique jusqu'à une pression exercée sur la touche
SHIFT, puis sur la touche ΔV/Δt.
Exemple 2 : Forme d'ondes triangulaire
Réglage A = 5 V, B = 10 V
Réglage Δt a‐b = 3 secondes, Réglage Δt b‐a = 3 secondes
Réglage Fonc. A = 3 secondes, Réglage Fonc. B = 3 secondes
Remarque : Le générateur de formes d'ondes peut être utilisé via le logiciel de programmation à
distance (avec prévisualisation des formes d'ondes et des fonctions de présentation de sortie
12
DCP42‐fr‐FR_V1.5 12/14
