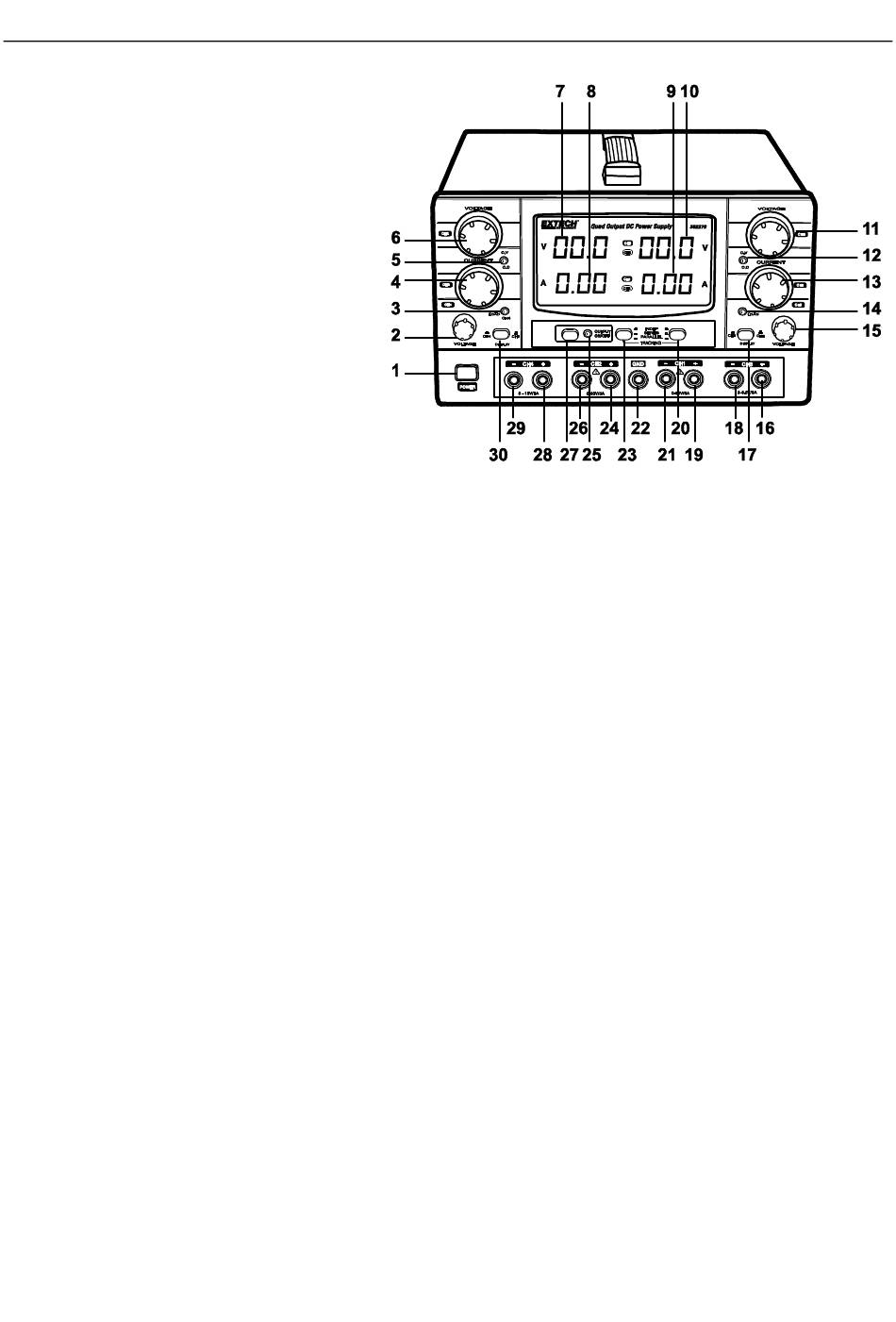

Description du bloc d'alimentation
1.
Bouton POWER (alimentation)
2.
Réglage de la tension du canal 4
3.
Témoin de surcharge LED du canal 4
4.
Bouton de réglage de courant du canal 2
5.
Témoin LED de courant/tension constants
du canal 4
6.
Bouton de réglage de tension du canal 2
7.
Affichage de tension de sortie (Canaux
2/4)
8.
Affichage de courant de sortie (Canaux
2/4)
9.
Affichage de courant de sortie (Canaux
1/3)
10.
Affichage de tension de sortie (Canaux
1/3)
11.
Bouton de réglage de tension de sortie du
canal 1
12.
Témoin LED de courant/tension constants du canal 1
13.
Bouton de réglage de courant du canal 1
14.
Témoin de surcharge LED du canal 4
15.
Bouton de réglage de tension de sortie du canal 3
16.
Borne positive du canal 3
Bouton de sélection d'affichage des canaux 1 et 3
17.
18.
Borne négative du canal 3
19.
Borne positive du canal 1
20.
Bouton de sélection de mode SÉRIE/PARALLÈLE/INDÉPENDANT
21.
Borne négative du canal 1
22.
Borne de terre
23.
Bouton de sélection de mode SÉRIE/PARALLÈLE/INDÉPENDANT
24.
Borne positive du canal 2
25.
Témoin LED de marche/arrêt de la sortie
26.
Borne négative du canal 2
Bouton d'alimentation de la sortie
27.
28.
Borne positive du canal 4
29.
Borne négative du canal 4
Bouton de sélection d'affichage des canaux 2 et 4
30.
3
