7|Fonctionnement
7
52 | BA 75
7.5 Raccordement des sondes de température
AVIS
Pièce brûlante
Echauffement important du câble provoquant la fonte de sa gaine et détruisant ainsi la
sonde de température
▸
Maintenir le câble de la sonde de température à l'écart de la pièce brûlante.
ü Utiliser uniquement des sondes de température conformes aux spécifica-
tions du fabricant.
ü Les sondes de température ne doivent pas être endommagées.
ü La surface magnétique des sondes de température doit être exempte d'im-
puretés.
ü La surface de la pièce doit être exempte d'impuretés.
1. Raccorder la fiche de la sonde de température T1 au connecteur de
sonde T1. Les "–" et "+" de la fiche et du connecteur de sonde doivent cor-
respondre.
2. Placer la tête de la sonde de température T1 sur la pièce, là où la chaleur
est transmise à la pièce. La placer sur une partie plate de la face avant de la
pièce, aussi près que possible du diamètre intérieur.
Par exemple, sur un roulement : sur la face avant de la bague intérieure,
près du diamètre intérieur.

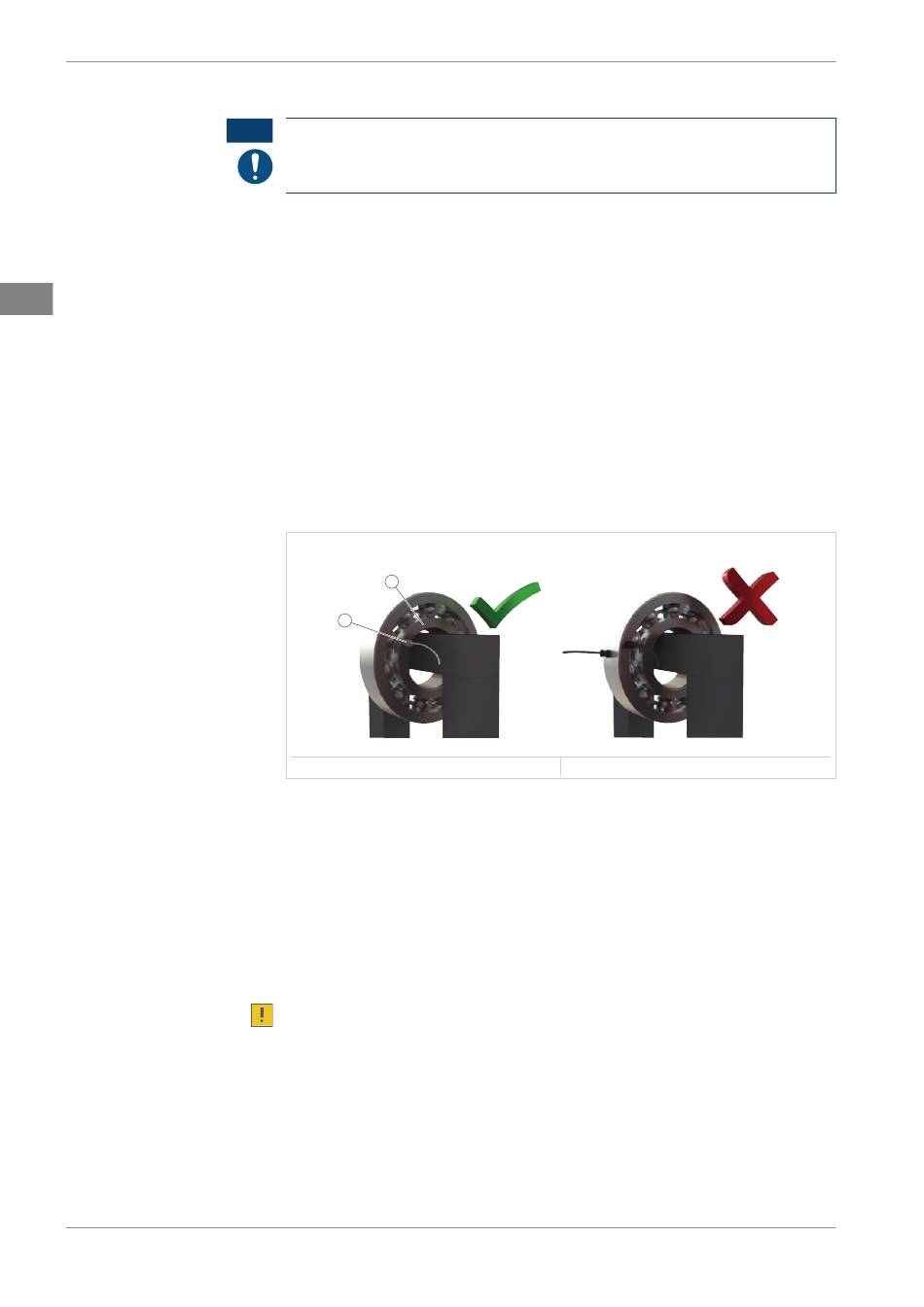

q43 Placement de la sonde de température T1
1
2
1
Anneau intérieur
En plus pour la procédure de chauffage avec double mesure de la température
ou pour la surveillance avec la fonction delta T :
3. Raccorder la fiche de la sonde de température T2 au connecteur de
sonde T2. Les "–" et "+" de la fiche et du connecteur de sonde doivent cor-
respondre.
4. Placer la tête de la sonde de température T2 à l'endroit où la température
la plus basse est attendue.
Par exemple, pour un roulement : sur la bague extérieure.
»
Les sondes de température sont prêtes à fonctionner.
Après utilisation, placer la sonde de température sur le noyau en U, aussi près
que possible de l'unité de commande.
|
2
Tête de sonde de température
001A2692
